PS-22C型 電磁弁（蒸気・液体・空気用） 桃太郎II
- 通常単価(税別)
- 69,038円～123,079円
- 税込単価
- 75,942円～135,387円
生産設備 建築設備などピストン式 。特殊形状スプリングSSSを組込んだ無接触摺動機構AAS。【特長】・...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
*呼び径により構造が異なります。（呼び径32以上はコイル部の構造が異なります。）
製品仕様
| 作動 | 通電閉 |
|---|---|
| 型式 | PS-22C型 |
| 製品記号 | PS22C-W |
| 呼び径 | 10～50 |
| 適用流体 | 蒸気・水・空気・油（灯油・軽油程度） |
| 流体温度 | 5～180℃（温水の場合100℃以下） |
| 流体粘度 | 20cSt以下 |
| 適用圧力 | 0～1.0MPa |
| 弁前後の最小差圧 | 0MPa（コイルが水平の場合は0.03MPa） |
| 許容漏洩量 | 蒸気・水・油：なし（圧力計目視）、空気：50mL/min（標準状態）以下（0.05～1.0MPa時） |
| 定格電圧 | AC100/200V 50/60Hz AC110/220V 60Hz共用 |
| 絶縁種別 | H種 |
| 周囲温度 | 5～60℃ |
| 保護構造 | 防塵・防沫形・屋内用* |
| 端接続 | JIS Rcねじ |
| 材質 | 本体（CAC408）、弁体（C3604、ふっ素樹脂ディスク入） |
| 取付姿勢 | 水平・垂直（取付配管に対しコイル下向き除く） |
| 本体耐圧試験 | 水圧にて2.0MPa |
*呼び径32以上は防塵・防滴形となります。
規格表
（ ）内は通電閉形の場合
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
69,038円 ( 75,942円 ) | 5日目 |
71,714円 ( 78,885円 ) | 3日目 |
71,585円 ( 78,744円 ) | 3日目 |
80,395円 ( 88,435円 ) | 3日目 |
84,585円 ( 93,044円 ) | 3日目 |
108,416円 ( 119,258円 ) | 3日目 |
123,079円 ( 135,387円 ) | 3日目 |
詳細情報
基本情報
生産設備 建築設備などピストン式 。
特殊形状スプリングSSSを組込んだ無接触摺動機構AAS。
【特長】
・作動耐久100万回をクリアしています。
・タテ・ヨコ取付自由です（呼び径50以下）。
・コイル外装は熱に強い熱硬化性樹脂を採用しています（呼び径25以下）。

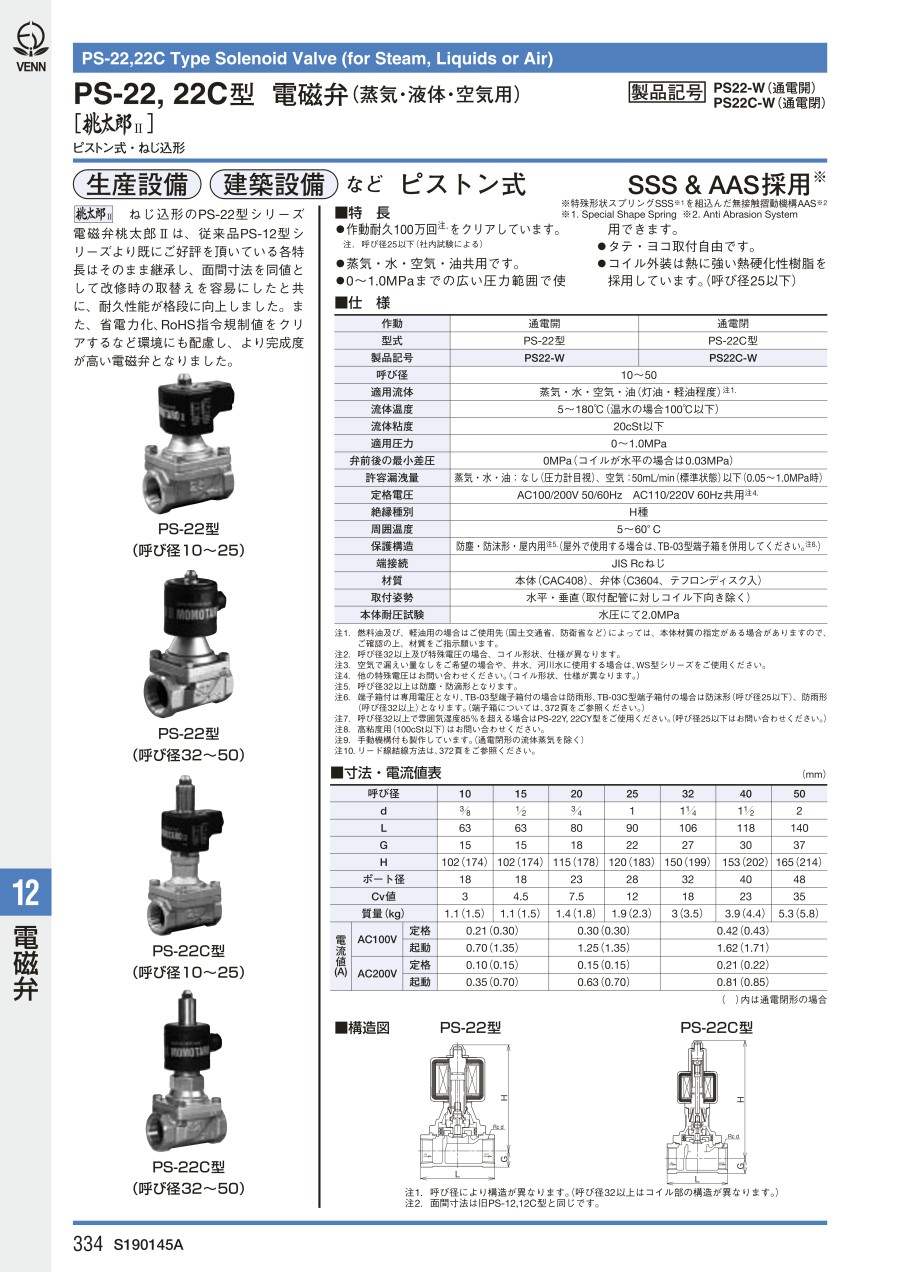

カタログ
