WF-25型 電磁弁（液体・気体用） ステンレス桃太郎II
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 83,988円～158,453円特別価格
- 税込単価
- 92,387円～174,298円特別価格
【特長】・ステンレス鋼製、ねじ込形のWS-25型シリーズ、フランジ形のWF-2...
詳細情報を確認する- 適用流体
- 空気 / 水 / 油 / ガス
- 種類
- 電磁式
- 切換の種類
- ノーマルクローズ
- 使用環境
- 標準 / ウォーターハンマ対応
- 駆動の種類
- パイロット式
- 流体温度 (℃)
- 5::60
- 絶縁種別
- B
- 本体材質
- SCS
- 最高適用圧力 (MPa)
- 1.0
- 適用圧力 (MPa)
- 0～1.0
商品情報
外形図
製品仕様
| 作動 | 通電開 |
|---|---|
| 型番 | WF-25型 |
| 製品記号 | WF25-D |
| 呼び径 | 15～50 |
| 適用流体 | 水・空気注1．・不活性ガス注2．・油（灯油・軽油程度） |
| 流体温度 | 5～60℃ |
| 流体粘度 | 20cSt以下 |
| 適用圧力 | 0～1.0MPa |
| 弁前後の最小差圧 | 0MPa（コイルが水平の場合は0.03MPa） |
| 許容漏洩量 | なし（圧力計目視、気体は0.02～1.0MPa時） |
| 定格電圧 | AC100/200V 50/60Hz AC110/220V 60Hz共用 |
| 絶縁種別 | B種 |
| 周囲温度 | 5～60℃ |
| 保護構造 | 防塵・防沫・屋内用（屋外で使用する場合は、TB-03型端子箱を併用してください。注3．） |
| 端接続 | JIS 10K FFフランジ |
| 材質 | 本体（SCS）、ダイヤフラム（NBR） |
| 取付姿勢 | 水平・垂直（取付配管に対しコイル下向き除く） |
| 本体耐圧試験 | 水圧にて2.0MPa |
注1．オイルフリーコンプレッサー（ターボ形圧縮機や容積形圧縮機（ロータリー式無給油タイプ））によるドライエアーの空気圧システムにて使用する場合、ゴム部品が短時間で著しく劣化することがあります（オゾンクラックの発生）。
注2．可燃性ガスには使用できません。
注3．端子箱付は専用電圧となり、TB-03型端子箱付の場合は防雨形、TB-03C型端子箱付の場合は防沫形となります。
規格表
フランジ形のフランジ規格 JIS 10K FF
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
83,988円75,589円 ( 83,148円 ) | 5日目 |
107,284円96,555円 ( 106,211円 ) | 5日目 |
116,740円105,066円 ( 115,573円 ) | 5日目 |
135,752円122,176円 ( 134,394円 ) | 5日目 |
143,017円128,715円 ( 141,587円 ) | 5日目 |
158,453円142,607円 ( 156,868円 ) | 18日目 |
詳細情報
基本情報
【特長】
・ステンレス鋼製、ねじ込形のWS-25型シリーズ、フランジ形のWF-25型シリーズ電磁弁桃太郎は、従来品WS-15型シリーズ、WF-15型シリーズより既にご好評を頂いている各特徴はそのまま継承し、面間寸法を同値として改修時の取替えを容易にしたと共に、耐久性能が格段に向上しました。
・0～1.0MPaまでの広い圧力範囲で使用できます。
・ウォータハンマ緩和機構を備えています。
・タテ・ヨコ取付自由です。
・コイル外装は熱に強い熱硬化性樹脂を採用しています

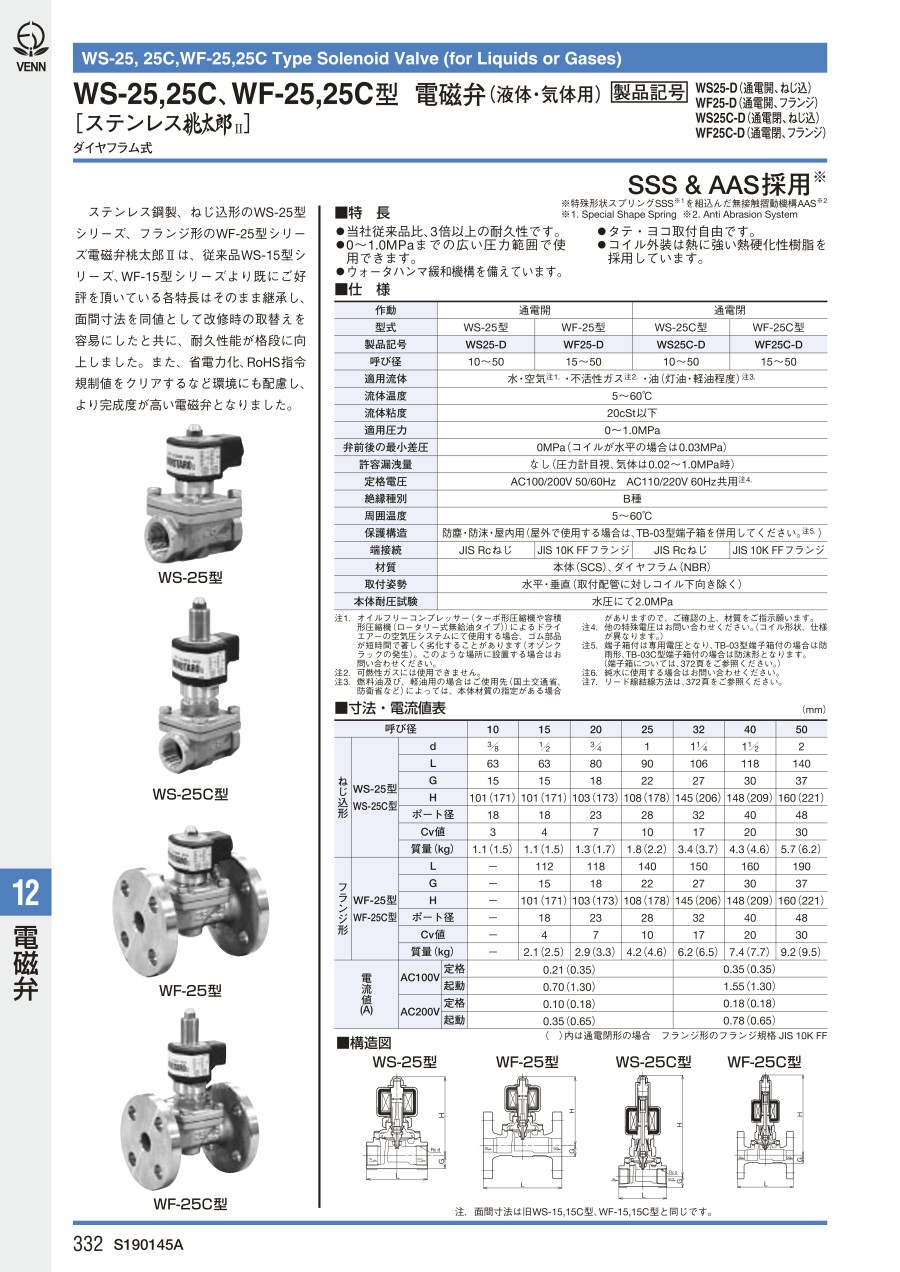

カタログ
