WF-22，22N型 電磁弁（液体・気体用） 桃太郎II
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 89,892円～149,370円特別価格
- 税込単価
- 98,881円～164,307円特別価格
生産設備 建築設備などダイヤフラム式 SSS＆AAS採用【特長】・フランジ形の...
詳細情報を確認する- 適用流体
- 空気 / 水 / 油 / ガス
- 種類
- 電磁式
- 切換の種類
- ノーマルクローズ
- 駆動の種類
- パイロット式
- 流体温度 (℃)
- 5::60
- 絶縁種別
- B
- 最高適用圧力 (MPa)
- 1.0
- 適用圧力 (MPa)
- 0～1.0
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
*呼び径により構造が多少異なります。
製品仕様
| 作動 | 通電開 | |
|---|---|---|
| 型式 | WF-22型 | WF-22N型 |
| 製品記号 | WF22-F | WF22N-F |
| 呼び径 | 15～50 | |
| 適用流体 | 水・空気・不活性ガス*・油（灯油・軽油程度） | |
| 流体温度 | 5～60℃ | |
| 流体粘度 | 20cSt以下 | |
| 適用圧力 | 0～1.0MPa | |
| 弁前後の最小差圧 | 0MPa（コイルが水平の場合は0.03MPa） | |
| 許容漏洩量 | なし（圧力計目視、気体は0.02～1.0MPa時） | |
| 定格電圧 | AC100/200V 50/60Hz AC110/220V 60Hz共用 | |
| 絶縁種別 | B種 | |
| 周囲温度 | 5～60℃ | |
| 保護構造 | 防塵・防沫・屋内用 | |
| 端接続 | JIS 10K FFフランジ | |
| 材質 | 本体（CAC408）、ダイヤフラム（NBR） | |
| 取付姿勢 | 水平・垂直（取付配管に対しコイル下向き除く） | |
| 本体耐圧試験 | 水圧にて2.0MPa | 水圧にて1.75MPa |
*可燃性ガスには使用できません。
規格表
（ ）内は通電閉形の場合
フランジ規格 JIS B2240 10K FF（銅合金製）
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
89,892円80,902円 ( 88,992円 ) | 5日目 |
95,695円 ( 105,265円 ) | 3日目 |
99,494円 ( 109,443円 ) | 3日目 |
118,262円 ( 130,088円 ) | 3日目 |
123,079円 ( 135,387円 ) | 3日目 |
117,704円 ( 129,474円 ) | 3日目 |
149,370円134,433円 ( 147,876円 ) | 5日目 |
118,754円106,878円 ( 117,566円 ) | 19日目 |
詳細情報
基本情報
生産設備 建築設備などダイヤフラム式 SSS＆AAS採用
【特長】
・フランジ形のWF-22型シリーズ電磁弁桃太郎IIは、従来品WF-12型シリーズより既にご好評を頂いている各特徴はそのまま継承し、面間寸法を同値として改修時の取替えを容易にしたと共に、耐久性能が格段に向上しました。
・液体・気体用です。
・0～1.0MPaまでの広い圧力範囲で使用できます。
・ウォータハンマ緩和機構を備えています。
・タテ・ヨコ取付自由です（呼び径50以下）。
・コイル外装は熱に強い熱硬化性樹脂を採用しています（呼び径50以下）
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

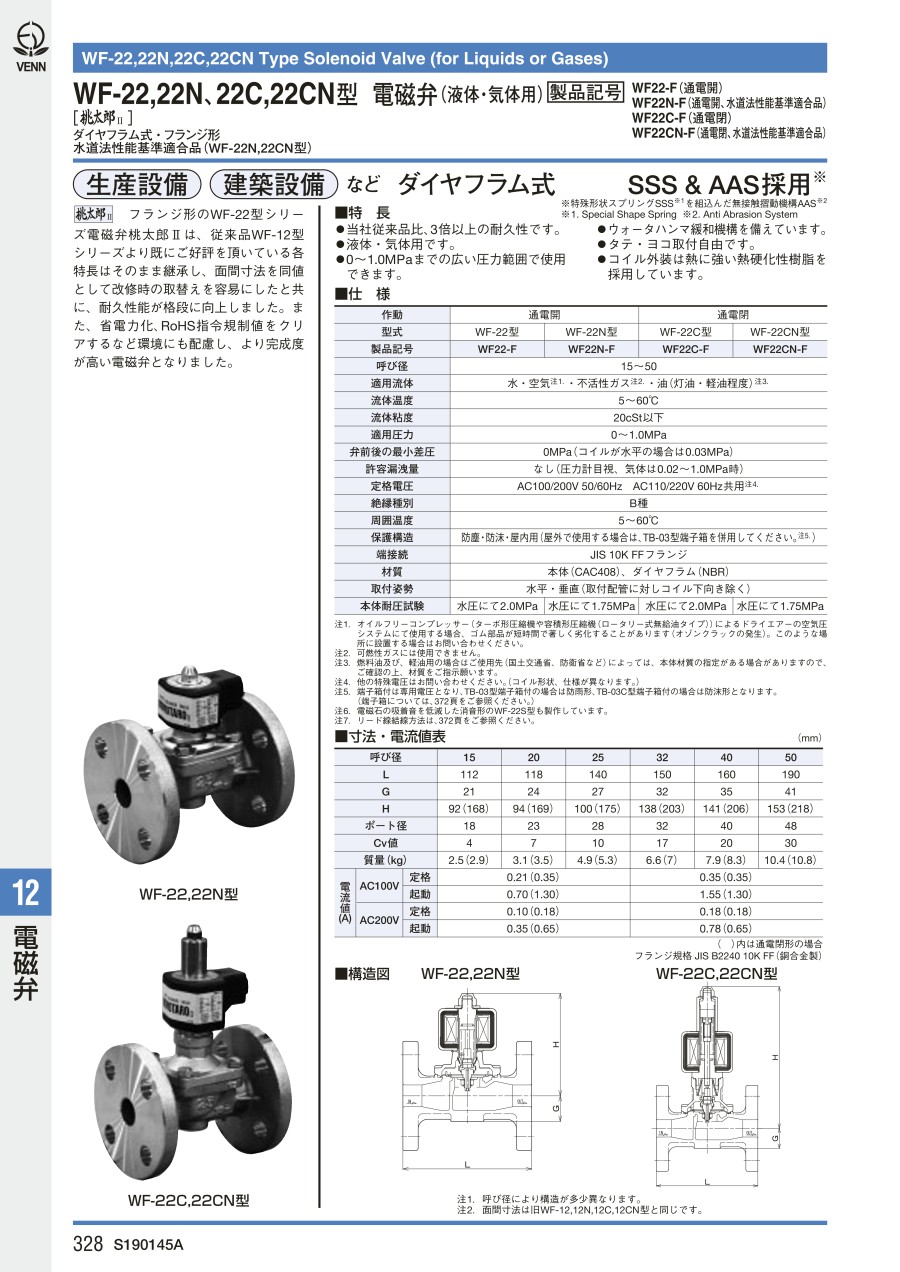

カタログ
