WS-22，22N型 電磁弁（液体・気体用） 桃太郎II
- 通常単価(税別)
- 31,880円～91,872円
- 税込単価
- 35,068円～101,059円
生産設備 建築設備などダイヤフラム式 SSS＆AAS採用【特長】・コイル外装は熱に強い熱硬化性樹脂を採...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
*呼び径により構造が多少異なります。
製品仕様
| 作動 | 通電開 | |
|---|---|---|
| 型式 | WS-22型 | WS-22N型 |
| 製品記号 | WS22-F | WS22N-F |
| 呼び径 | 10～50 | |
| 適用流体 | 水・空気・不活性ガス*・油（灯油・軽油程度） | |
| 流体温度 | 5～60℃ | |
| 流体粘度 | 20cSt以下 | |
| 適用圧力 | 0～1.0MPa | |
| 弁前後の最小差圧 | 0MPa（コイルが水平の場合は0.03MPa） | |
| 許容漏洩量 | なし（圧力計目視、気体は0.02～1.0MPa時） | |
| 定格電圧 | AC100/200V 50/60Hz AC110/220V 60Hz共用 | |
| 絶縁種別 | B種 | |
| 周囲温度 | 5～60℃ | |
| 保護構造 | 防塵・防沫・屋内用 | |
| 端接続 | JIS Rcねじ | |
| 材質 | 本体（CAC408）、ダイヤフラム（NBR） | |
| 取付姿勢 | 水平・垂直（取付配管に対しコイル下向き除く） | |
| 本体耐圧試験 | 水圧にて2.0MPa | 水圧にて1.75MPa |
*可燃性ガスには使用できません。
規格表
（ ）内は通電閉形の場合
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
33,936円 ( 37,330円 ) | 3日目 |
36,756円 ( 40,432円 ) | 在庫品1日目当日出荷可能 |
31,880円 ( 35,068円 ) | 在庫品1日目当日出荷可能 |
45,356円 ( 49,892円 ) | 在庫品1日目当日出荷可能 |
70,938円 ( 78,032円 ) | 3日目 |
82,366円 ( 90,603円 ) | 3日目 |
91,872円 ( 101,059円 ) | 3日目 |
49,191円 ( 54,110円 ) | 3日目 |
53,178円 ( 58,496円 ) | 5日目 |
50,454円 ( 55,499円 ) | 3日目 |
64,423円 ( 70,865円 ) | 3日目 |
詳細情報
基本情報
生産設備 建築設備などダイヤフラム式 SSS＆AAS採用
【特長】
・コイル外装は熱に強い熱硬化性樹脂を採用しています（呼び径50以下）。
・タテ・ヨコ取付自由です（呼び径50以下）。
・ウォータハンマ緩和機構を備えています。
・0～1.0MPaまでの広い圧力範囲で使用できます。
・液体・気体用です。
・従来品比、3倍以上の耐久性です（呼び径50以下）。
・ねじ込形のWS-22型シリーズ電磁弁桃太郎IIは、従来品WS-12型シリーズより既にご好評を頂いている各特徴はそのまま継承し、面間寸法を同値として改修時の取替えを容易にしたと共に、耐久性能が格段に向上しました。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

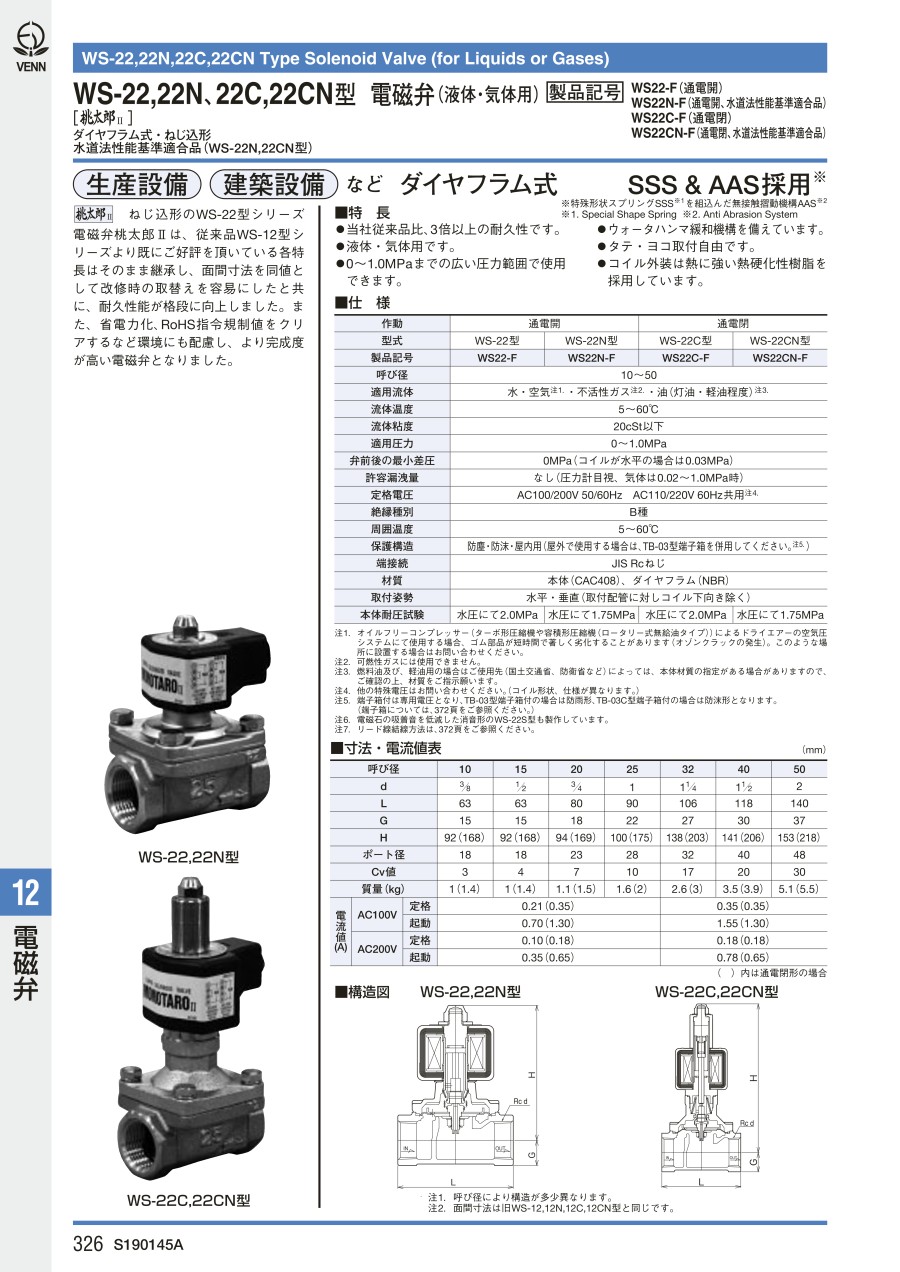

カタログ
