ベン

KU-1型ストレーナ

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 36,582円～829,578円特別価格

税込単価: 40,240円～912,536円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

KY-6型ストレーナ

通常価格(税別)： 8,974円 (税込価格：9,871円)

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

KU-1CN型ストレーナ

通常価格(税別)： 80,045円 (税込価格：88,050円)

通常出荷日：5 日目

【特長】・主として液体用に用いられるU形ストレーナです。・上方からネットを取出...

詳細情報を確認する

適用流体
水 / 空気 / 油
形状
U形
本体材質
FC
供給側端接続
JIS 10K RFフランジ
制御側端接続
JIS 10K RFフランジ
最高適用圧力 (MPa)
1
流体温度 (℃)
90以下

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

注. 呼び径により構造が多少異なります。

製品仕様

種類	はん用品
型式	KU-1型
製品記号	KU1-G2	KU1-G
呼び径	25～250
適用流体	水^注2．・油・空気
流体温度	90℃以下
適用圧力	1.0MPa以下
端接続	JIS 10K RFフランジ
材質	本体・フタ（FC）、ネット（SUS）、ネットケース（CAC406）
網目	60メッシュ	40、80、100メッシュ
許容差圧	0.1MPa以下^注6．
耐圧試験	水圧にて1.75MPa
塗装又はコーティング塗膜	内面：防錆油

注2．給水装置に使用する場合は、水道法性能基準適合品のKU-1CN型をご使用ください。
注6．差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。

規格表

フランジ規格 JIS 10K RF

性能・試験情報

圧力損失線図（網目:60メッシュ）

注．各メッシュの圧力損失は、線図で求めた圧力損失に乗数を乗じて算出してください。

乗数表

メッシュ数	乗数
40	0.95
80	1.05
100	1.1

注意・禁止事項

KU-1CN型は、外気との温度差が40℃以上ある場合は、保温してください。

型番リスト

表示件数

型番

供給側フランジの呼び径	網目	最小発注数量

1B(25A)	60メッシュ	1個
1 1/4B(32A)	60メッシュ	1個
1 1/2B(40A)	60メッシュ	1個
2 1/2B(65A)	60メッシュ	1個
3B(80A)	60メッシュ	1個
4B(100A)	60メッシュ	1個
5B(125A)	60メッシュ	1個
6B(150A)	60メッシュ	1個
8B(200A)	60メッシュ	1個

通常単価(税別) (税込単価)	通常出荷日

36,582円 ( 40,240円 )	5日目
45,653円41,087円 ( 45,196円 )	5日目
46,825円 ( 51,508円 )	5日目
82,737円74,463円 ( 81,909円 )	6日目
87,090円78,381円 ( 86,219円 )	6日目
181,422円163,279円 ( 179,607円 )	5日目
253,144円227,829円 ( 250,612円 )	5日目
350,828円315,745円 ( 347,320円 )	5日目
829,578円746,620円 ( 821,282円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・主として液体用に用いられるU形ストレーナです。
・上方からネットを取出す構造ですので、分解時、液体が溢れない特徴があり、液体用自動弁に使用します。

カタログ

商品TOP

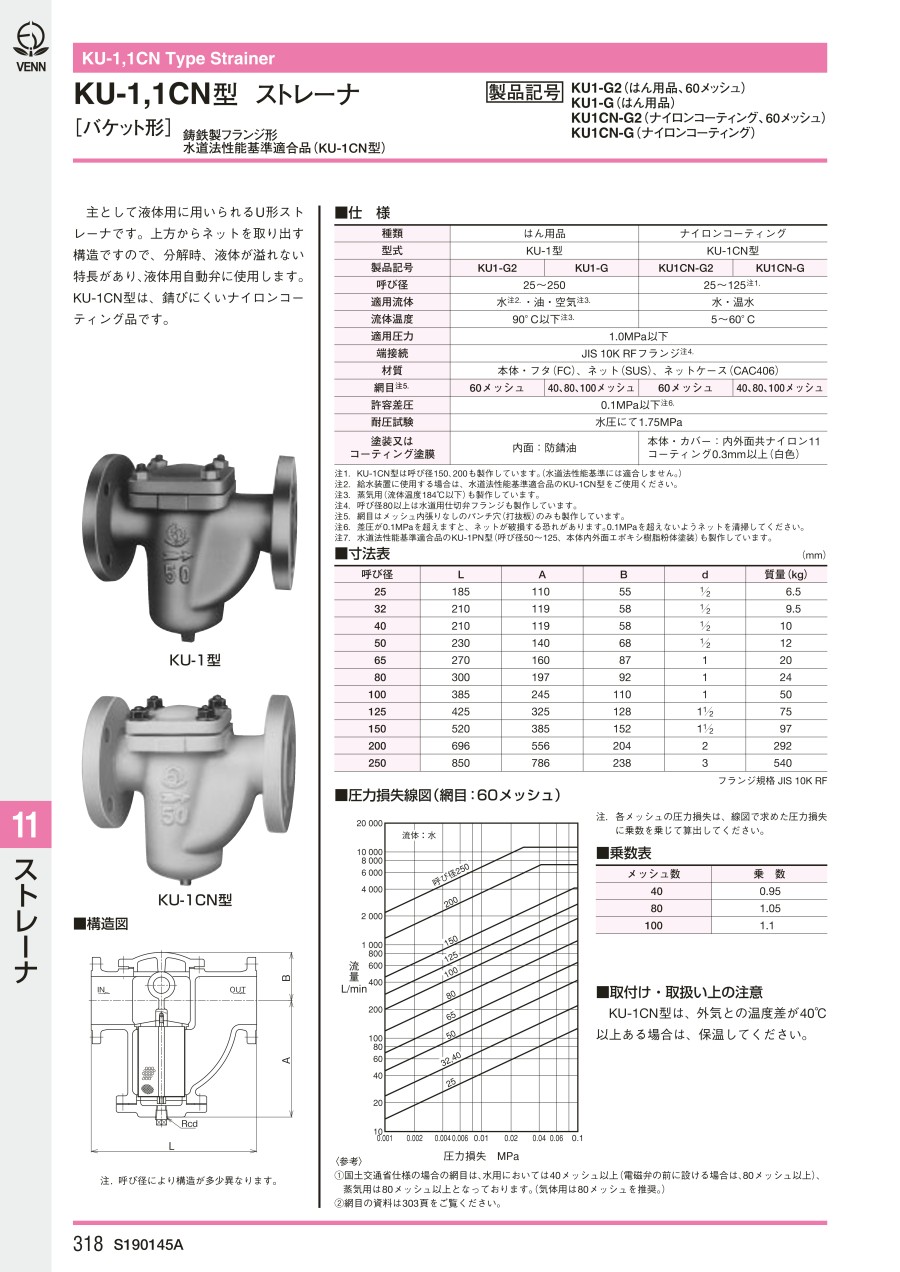

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
