KY-6CN型 ストレーナ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 22,577円～217,011円特別価格
- 税込単価
- 24,835円～238,712円特別価格
【特長】・鋳鉄製フランジ形のY形ストレーナです。・コンパクトで濾過面積が大きく...
詳細情報を確認する- 適用流体
- 水 / 空気
- 形状
- Y形
- 本体材質
- FC
- 供給側 端接続
- JIS 10K RFフランジ
- 制御側 端接続
- JIS 10K RFフランジ
- 最高適用圧力 (MPa)
- 1
- 網目
- 60メッシュ
- 流体温度 (℃)
- 5～60
未確定：候補が10型番あります。
商品情報
外形図
呼び径15～40
呼び径50～65
呼び径80～250
製品仕様
| 種類 | ナイロンコーティング |
|---|---|
| 型番 | KY-6CN型 |
| 製品記号 | KY6CN-G2 |
| ※□内には網目の記号が入ります。 | |
| 呼び径 | 15～150 |
| 適用流体 | 水・温水・気体 |
| 流体温度 | 5～60℃ |
| 適用圧力 | 1.0MPa以下 |
| 端接続 | JIS 10K RFフランジ |
| 材質 | 本体（FC）、ネット（SUS） フタ（呼び径40以下：CAC、呼び径50～65：C3604B、呼び径80以上：FC） |
| 塗装又は コーティング塗膜 | 本体・カバー：内外面共ナイロン11 コーティング0.3mm以上（白色） |
| 網目 | 60メッシュ |
| 許容差圧 | 0.1MPa以下注1． |
| 耐圧試験 | 水圧にて1.75MPa |
注1．差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。
規格表
性能・試験情報
圧力損失線図（網目:60メッシュ）
注．各メッシュの圧力損失は、線図で求めた圧力損失に乗数を乗じて算出してください。
乗数表
| メッシュ数 | 乗数 |
|---|---|
| 40 | 0.95 |
| 80 | 1.05 |
| 100 | 1.1 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,577円20,319円 ( 22,351円 ) | 5日目 |
26,075円23,467円 ( 25,814円 ) | 5日目 |
31,863円28,676円 ( 31,544円 ) | 5日目 |
42,943円38,648円 ( 42,513円 ) | 5日目 |
57,728円51,955円 ( 57,151円 ) | 5日目 |
73,160円65,844円 ( 72,428円 ) | 5日目 |
85,257円76,731円 ( 84,404円 ) | 5日目 |
121,746円109,571円 ( 120,528円 ) | 5日目 |
169,844円152,859円 ( 168,145円 ) | 5日目 |
217,011円195,309円 ( 214,840円 ) | 5日目 |

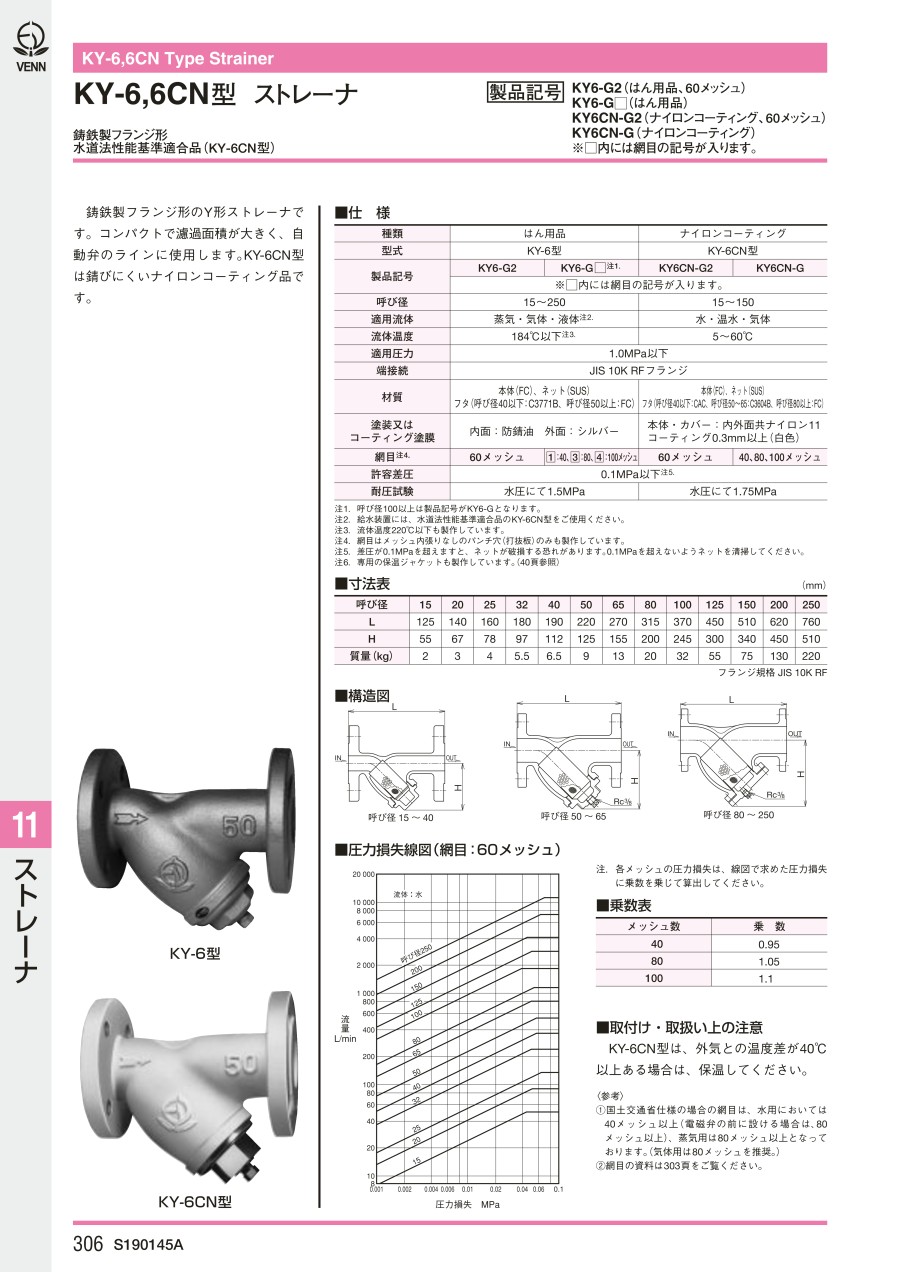

カタログ
