KY-7，7N型 ストレーナ
- 通常単価(税別)
- 12,716円～43,588円
- 税込単価
- 13,988円～47,947円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
一般的な建築・工場設備に使用するステンレス鋼製ねじ込み形のY形ストレーナです。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型式 | KY-7型 | KY-7N型 | ||
|---|---|---|---|---|
| 製品記号 | KY7-D2 | KY7-D | KY7N-D | |
| 呼び径 | 15～50 | |||
| 適用流体 | 蒸気・気体・液体注1. | 水・温水 | ||
| 流体温度 | 220℃以下 | 100℃以下 | ||
| 適用圧力 | 1.0MPa以下 | |||
| 端接続 | JIS Rcねじ | |||
| 材質 | 本体（SCS）、ネット（SUS） | |||
| 網目 | 60メッシュ | 40､80､100メッシュ | 40､60､80､100メッシュ | |
| 許容差圧 | 0.1MPa以下注2. | |||
| 耐圧試験 | 水圧にて1.5MPa | 水圧にて1.75MPa | ||
注1．給水装置には水道法性能基準適合品のKY-7N型をご使用ください。
注2．差圧が0.1MPaを超えますと、ネットが破損する恐れがあります。0.1MPaを超えないようネットを清掃してください。
注3．食品関連でのサニタリーラインなどには使用できません。
規格表
性能・試験情報
圧力損失線図（網目:40メッシュ）
注． 各メッシュの圧力損失は、線図で求めた圧力損失に乗数を乗じて算出してください。
乗数表
| メッシュ数 | 乗数 |
|---|---|
| 60 | 1.04 |
| 80 | 1.07 |
| 100 | 1.11 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
12,716円 ( 13,988円 ) | 在庫品1日目当日出荷可能 |
13,829円 ( 15,212円 ) | 5日目 |
17,135円 ( 18,849円 ) | 5日目 |
20,602円 ( 22,662円 ) | 5日目 |
31,383円 ( 34,521円 ) | 5日目 |
43,588円 ( 47,947円 ) | 5日目 |

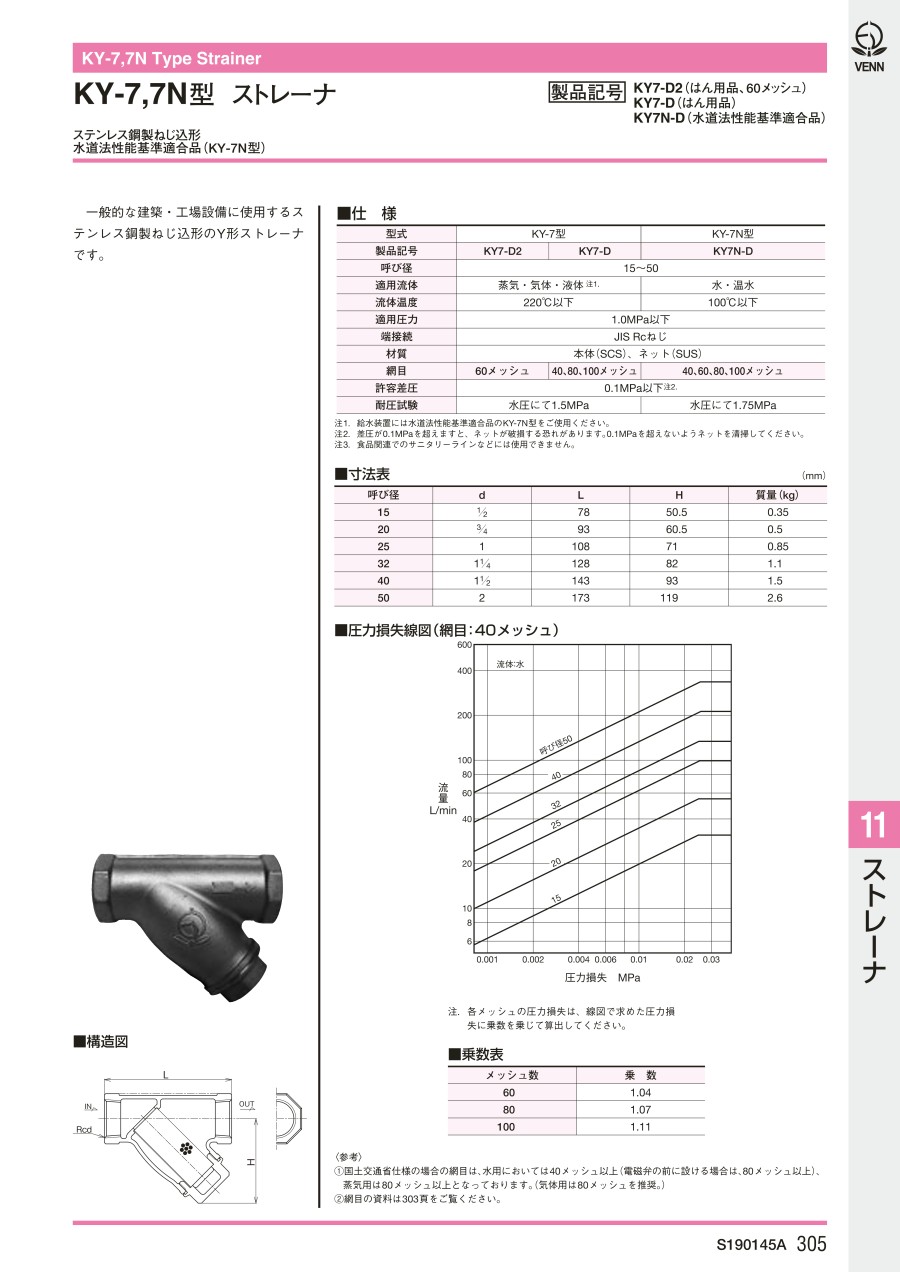

カタログ
