JU-1型 ボールジョイント
- 通常単価(税別)
- 67,457円～107,284円
- 税込単価
- 74,203円～118,012円
通常出荷日：5日目
【特長】・パイプラインには、温度変化、地盤沈下、地震等により膨張、収縮、軸心の移動、曲がり、ねじれ等、...
詳細を確認未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 製品記号 | JU1-M |
|---|---|
| 呼び径 | 20～50 |
| 適用流体 | 蒸気・空気・ガス・水・温水・油 |
| 流体温度 | 220℃以下 |
| 最高使用圧力 | 1.0MPa |
| 最大変位角 | 30度 |
| 回転角 | 360度 |
| 端接続 | JIS Rcねじ |
| 材質 | 本体（FCD）、ボール（FCD硬質ニッケルクロムメッキ）、パッキン（ふっ素樹脂系） |
| 本体耐圧試験 | 水圧にて1.5MPa |
規格表
詳細情報
基本情報
【特長】
・パイプラインには、温度変化、地盤沈下、地震等により膨張、収縮、軸心の移動、曲がり、ねじれ等、複雑な変位が発生しますが、このボールジョイントは、これらの変位を吸収します。
・しかも堅牢で耐久性が良く、配管工事が簡略化されますので経済的です。

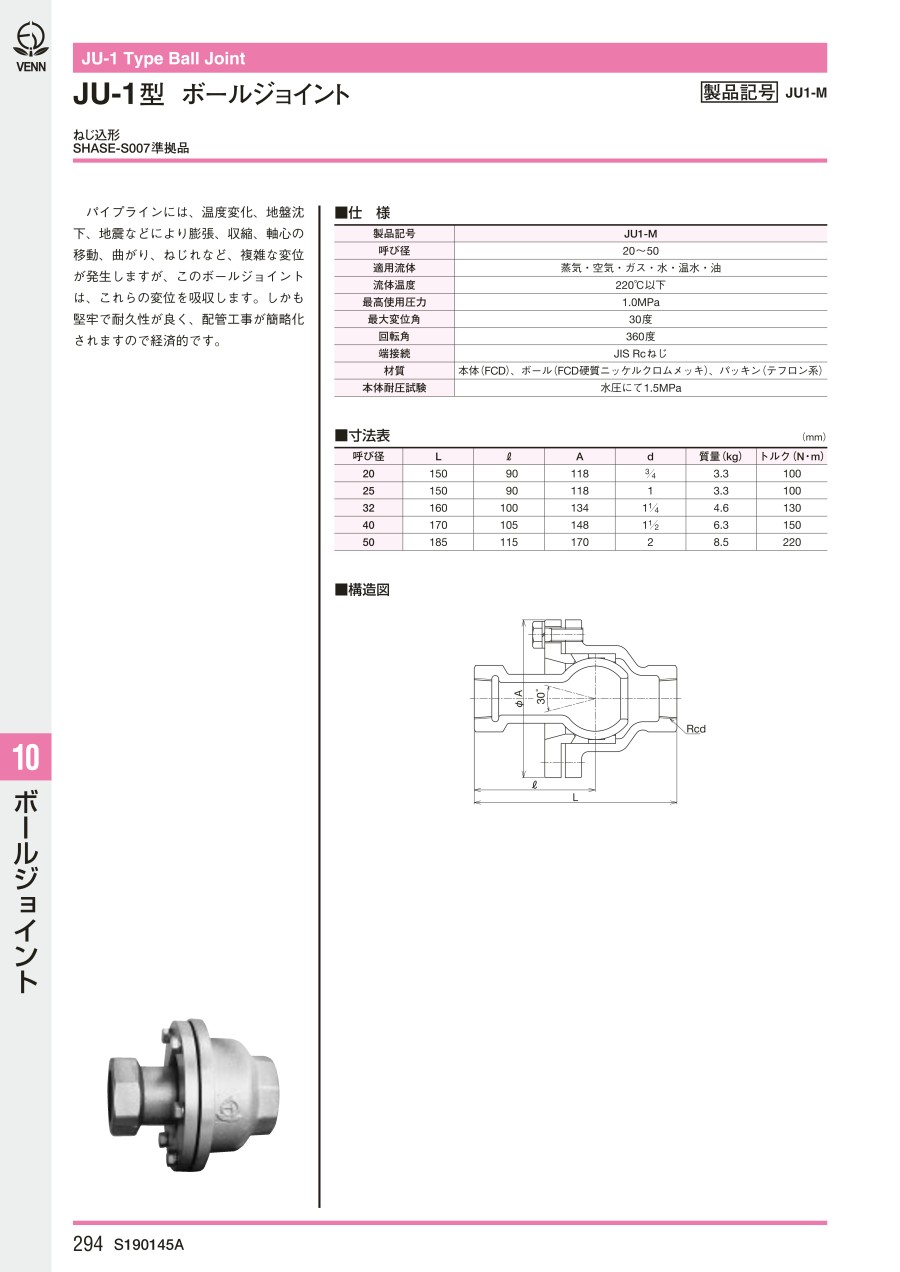

カタログ
