JB-23型 べローズ形伸縮管継手
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 633,124円569,811円
- 税込単価
- 696,436円626,792円
建築設備・空調設備 工場設備など 二層ベローズの採用で耐久性UP。【特長】・コ...
詳細情報を確認する- 継手種類
- べローズ形
- 接液部材質
- ステンレス(SUS316L)
- 接続部材質
- S25C
- 最高適用圧力 (MPa)
- 2.0
- 流体温度 (℃)
- 250以下
JB23-N-250Aの仕様・寸法情報
継手種類
べローズ形
適用流体
蒸気 / 水 / ガス / 油 / 空気
端接続
[フランジ] JIS 20K ルーズフランジ
接液部材質
ステンレス(SUS316L)
接続部材質
[スチール] S25C
呼び径
10B(250A)
最高適用圧力(MPa)
2.0
流体温度(℃)
250以下
商品情報
外形図
注1．呼び径により構造が多少異なります。
製品仕様
| 型番（形式） | JB-23型（単式） |
|---|---|
| 製品記号 | JB23-N |
| 呼び径 | 20～300 |
| 適用流体 | 蒸気・空気・不活性ガス・水・温水・油 |
| 流体温度 | 250℃以下 |
| 最高使用圧力 | 2.0MPa |
| 端接続 | JIS 20K ルーズフランジ |
| 材質 | フランジ（炭素鋼）、外筒（ステンレス鋼）、内筒・べローズ（A240-316L（SUS316L相当）） |
| 耐圧試験 | 水圧にて3.0MPa |
| 伸縮量 | 35mm |
規格表
フランジ規格 JIS 20K
詳細情報
基本情報
建築設備・空調設備 工場設備など 二層ベローズの採用で耐久性UP。
【特長】
・コンパクトなパイロット式減圧弁で、比較的小流量の各種設備、装置等に使用します。
・小型・軽量化、機器への組み込みも可能です。
・ピストンガイド構造と特殊シールリングの採用により、小流量から定格流量まで、安定した制御を致します。
・自動ロック機構付の手動ハンドル操作により圧力調整が簡単です。
・コンパクト設計です。

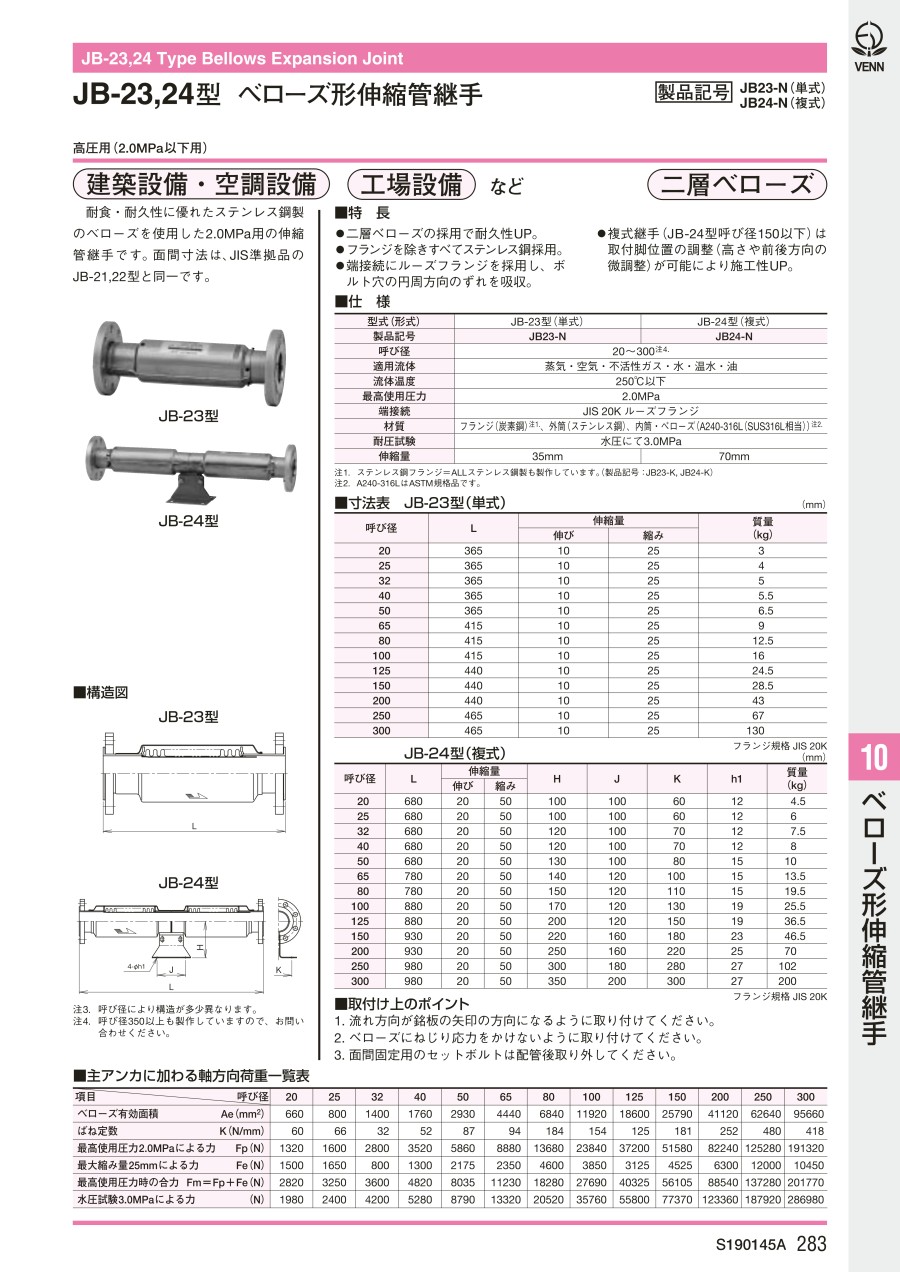

カタログ
JB-23型 べローズ形伸縮管継手の型番JB23-N-250Aのページです。
型番JB23-N-250Aに関する仕様情報を記載しております。
