ベン

JB-14型べローズ形伸縮管継手

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 60,785円～751,411円特別価格

税込単価: 66,864円～826,552円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

JB-13型べローズ形伸縮管継手

通常価格(税別)： 32,540円 (税込価格：35,794円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

JB-23型べローズ形伸縮管継手

通常価格(税別)： 633,124円 (税込価格：696,436円)

通常出荷日：10 日目

建築設備、空調設備、工場設備など。JISB2352ベローズ形伸縮管継手の用途A...

詳細情報を確認する

継手種類
べローズ形
適用流体
蒸気 / 水 / ガス / 油 / 空気
端接続
JIS 10K RFフランジ
接液部材質
ステンレス(SUS316L)
接続部材質
SS
最高適用圧力 (MPa)
1
流体温度 (℃)
220以下

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

注．呼び径により構造が多少異なります。

製品仕様

型式（形式）	JB-14型（複式）
製品記号	JB14-N
呼び径	20～350
適用流体	蒸気・空気・不活性ガス・水・温水・油
流体温度	220℃以下
最高使用圧力	1.0MPa
端接続	JIS 10Kフランジ^注.
材質	ランジ・外筒（圧延鋼材）、内筒・べローズ（SUS316L）
耐圧試験	水圧にて1.5MPa
伸縮量	70mm

注．フランジのガスケット座はRFですが、平面座（座板）の寸法はJIS B 2220と異なります。

規格表

フランジ規格 JIS 10K

技術情報・設計アイデア

主アンカに加わる軸方向荷重一覧表

項目	呼び径
項目	20	25	32	40	50	65	80	100	125	150	200	250	300	350
ベローズ有効面積 Ae（mm²）	880	880	1,960	1,960	3,130	4,950	6,570	11,100	17,700	24,400	42,900	62,700	92,100	110,200
ばね定数 K（N/mm）	28	28	54	54	68	90	91	185	255	372	590	648	1,240	1,360
最高使用圧力1.0MPaによる力 Fp（N）	880	880	1,960	1,960	3,130	4,950	6,570	11,100	17,700	24,400	42,900	62,700	92,100	110,200
最大縮み量25mmによる力 Fe（N）	700	700	1,350	1,350	1,700	2,250	2,280	4,630	6,380	9,300	14,750	16,200	31,000	34,000
最高使用圧力時の合力 Fm＝Fp+Fe（N）	1,580	1,580	3,310	3,310	4,830	7,200	8,850	15,730	24,080	33,700	57,650	78,900	123,100	144,200
水圧試験1.5MPaによる力（N）	1,320	1,320	2,940	2,940	4,700	7,430	9,860	16,650	26,550	36,600	64,350	94,050	138,150	165,300

注意・禁止事項

取付上のポイント

1. 流れ方向が銘板の矢印の方向になるように取り付けてください。
2. べローズにねじり応力をかけないように配管してください。
3. 面間固定用のナット及びザガネは配管後取り外してください。

型番リスト

表示件数

型番

呼び径	最小発注数量

3/4B(20A)	1個
1B(25A)	1個
1 1/4B(32A)	1個
1 1/2B(40A)	1個
2B(50A)	1個
2 1/2B(65A)	1個
3B(80A)	1個
5B(125A)	1個
6B(150A)	1個
8B(200A)	1個
10B(250A)	1個

通常単価(税別) (税込単価)	通常出荷日

60,785円 ( 66,864円 )	3日目
63,077円 ( 69,385円 )	3日目
71,479円 ( 78,627円 )	3日目
81,816円 ( 89,998円 )	3日目
91,926円 ( 101,119円 )	3日目
111,535円 ( 122,689円 )	3日目
140,164円 ( 154,180円 )	2日目
226,186円203,567円 ( 223,924円 )	4日目
321,205円289,084円 ( 317,992円 )	4日目
457,168円411,451円 ( 452,596円 )	4日目
751,411円676,269円 ( 743,896円 )	4日目

詳細情報

基本情報

基本情報

建築設備、空調設備、工場設備など。
JISB2352ベローズ形伸縮管継手の用途A（主として冷暖房、空気調和および衛生配管用）に準拠しています。
温度変化によって生じる管の軸方向の伸縮を吸収します。
【特長】
・独自の成形固定法によるSUS316L製べローズ内筒で、耐久性、耐食性に優れています。
・従来品比20%～40%の軽量化を実現しました。

カタログ

商品TOP

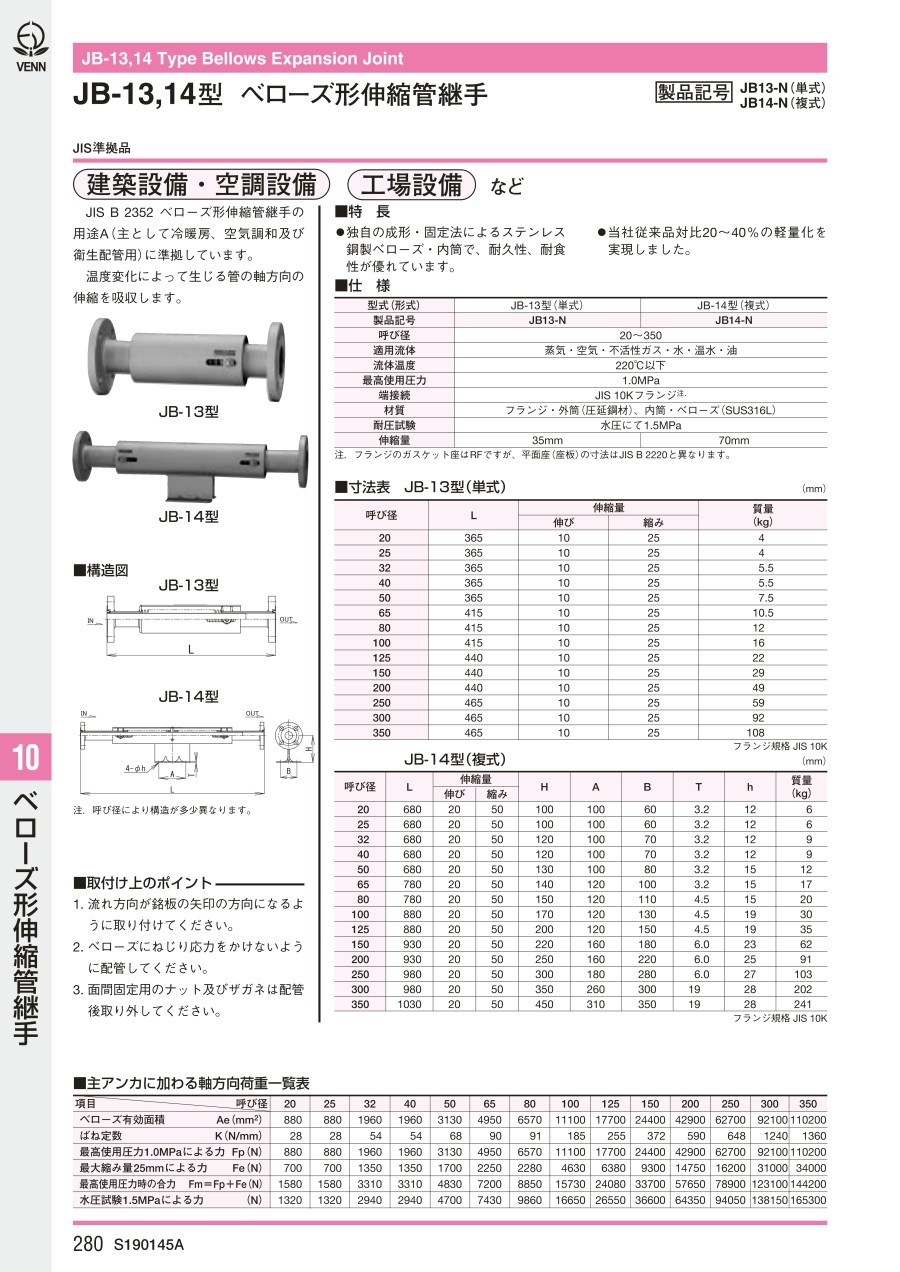

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
