HG-3A型 冷温水バルブ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 8,225円～11,177円特別価格
- 税込単価
- 9,048円～12,295円特別価格
コック式のため開閉が簡単で流体抵抗の少ない構造の温水用放熱器弁です。
詳細情報を確認する- バルブ種類
- 冷温水バルブ
- 本体形状
- アングル
- 本体材質
- CAC406ニッケルクロムメッキ
- 適用流体
- 水
- 端接続 入口側
- JIS Rcねじ
- 端接続 出口側
- JIS Rねじ(ユニオン継手)
- ハンドル形状
- 丸形ハンドル
- 本体ライニング
- なし
- 最高適用圧力 (MPa)
- 0.35
- 流体温度 (℃)
- 5～90
未確定：候補が2型番あります。
商品情報
外形図
製品仕様
| 種類 | 冷温水バルブ |
|---|---|
| 型番 | HG-3A型 |
| 製品記号 | HG3A-F |
| 呼び径 | 15・20 |
| 形状 | アングル形 |
| 適用流体 | 冷温水 |
| 流体温度 | 5～90℃ |
| 適用圧力 | 0.35MPa以下 |
| 許容漏洩量 | 漏洩量表参照 |
| 端接続 | JIS Rcねじ及びJIS Rねじ（ユニオン継手） |
| 材質 | 本体（CAC406ニッケルクロムメッキ）、弁体（CAC406） |
| 本体耐圧試験 | 水圧にて0.53MPa |
注．このバルブは弁の構造上完全閉止はできません。
規格表
性能・試験情報
漏洩量表
| 呼び径 | 漏洩量（mL/min） |
|---|---|
| 15 | 100以下 |
| 20 | 140以下 |
注．圧力0.1MPa時における漏洩量。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,225円 ( 9,048円 ) | 5日目 |
11,177円10,059円 ( 11,065円 ) | 5日目 |

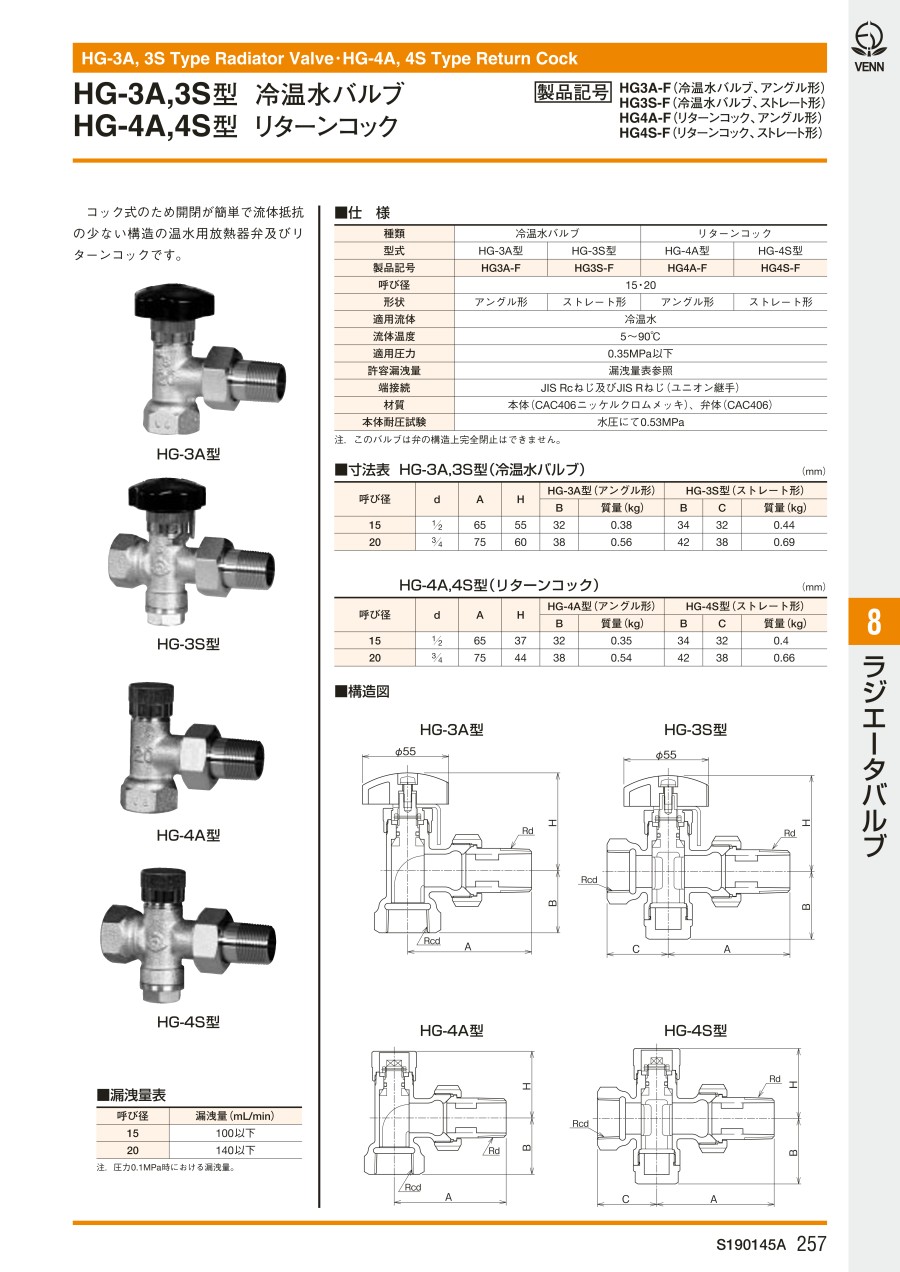

カタログ
