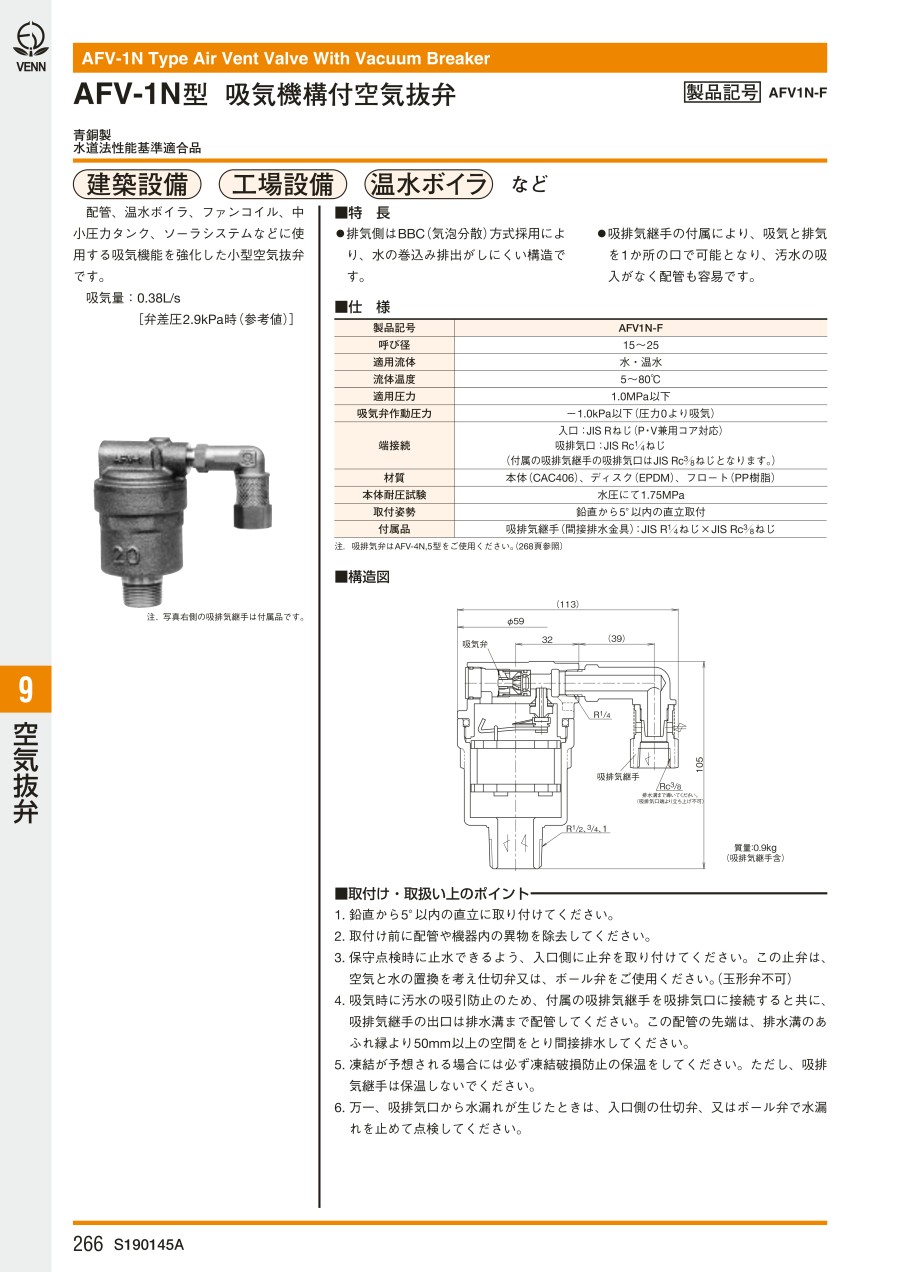

AFV-1N型 吸気機構付空気抜弁

製品仕様

構造図

質量:0.9kg｛吸排気継手含）

仕様

注. 吸排気弁はAFV-4N,5型をご使用ください。（デジタルカタログ268頁参照）

注意・禁止事項

取付け・取扱い上のポイント

1. 鉛直から5°以内の直立に取り付けてください。
2. 取付け前に配管や機器内の異物を除去してください。
3. 保守点検時に止水できるよう、入口側に止弁を取り付けてください。この止弁は、空気と水の置換を考え仕切弁又は、ボール弁をご使用ください。（玉形弁不可）
4. 吸気時に汚水の吸引防止のため、付属の吸排気継手を吸排気口に接続すると共に、吸排気継手の出口は排水溝まで配管してください。
   この配管の先端は、排水溝のあふれ縁より50mm以上の空間をとり間接排水してください。
5. 凍結が予想される場合には必ず凍結破損防止の保温をしてください。ただし、吸排気継手は保温しないでください。
6. 万一、吸排気口から水漏れが生じたときは、入口側の仕切弁、又はボール弁で水漏れを止めて点検してください。
