メカニカル部品技術窓口
AF-17N型 空気抜弁
- 通常単価(税別)
- 16,652円～17,373円
- 税込単価
- 18,317円～19,110円
通常出荷日：3日目～5日目
建築設備・集合住宅・温水ボイラなど本体青銅製で官庁仕様準拠品【特長】・配管、温水ボイラ、ファンコイル、...
詳細を確認
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
JIS Rc1/4
ユニオン継手
外径φ8銅管用
チューブ継手
φ6×φ8ビニル
チューブ用
製品仕様
| 製品記号 | AF17N-FU | AF17N-FT | AF17N-FS |
|---|---|---|---|
| 種類（出口形状） | ユニオン継手付 | チューブ継手付 | JIS Rc1/4 |
| 呼び径 | 15～25 | ||
| 適用流体 | 水・温水 | ||
| 流体温度 | 5～100℃ | ||
| 適用圧力 | 1.0MPa以下 | ||
| 端接続 | JIS Rねじ（P・V兼用コア対応） | ||
| 材質 | 本体（CAC406）、ディスク（EPDM）、フロート（PP樹脂） | ||
| 本体耐圧試験 | 水圧にて1.75MPa | ||
| 取付姿勢 | 鉛直から5°以内の直立取付 | ||
| 付属品 | ユニオン継手 | チューブ継手 ホースバンド ビニルチューブ （500mm） | - |
| 付属機構 | 手動閉止ツマミ | ||
使用例
配管例略図
性能・試験情報
空気排出量線図
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
16,652円 ( 18,317円 ) | 3日目 |
16,652円 ( 18,317円 ) | 3日目 |
16,851円 ( 18,536円 ) | 5日目 |
17,373円 ( 19,110円 ) | 3日目 |
16,851円 ( 18,536円 ) | 5日目 |
17,008円 ( 18,709円 ) | 5日目 |
17,008円 ( 18,709円 ) | 5日目 |
詳細情報
基本情報
建築設備・集合住宅・温水ボイラなど本体青銅製で官庁仕様準拠品
【特長】
・配管、温水ボイラ、ファンコイル、中小圧力タンク、ソーラーシステム等に使用する小型空気抜弁です。
・BBC（気泡分散）方式採用により、安定作動しますので水の巻込み排出がありません。
・本体青銅製で官庁仕様に準拠しています。
・出口形状がめねじ形状他、ユニオン継手付、チューブ継手付もあります。
・小型で1.0MPaまで使用できます。
・ 手動閉止機構付です

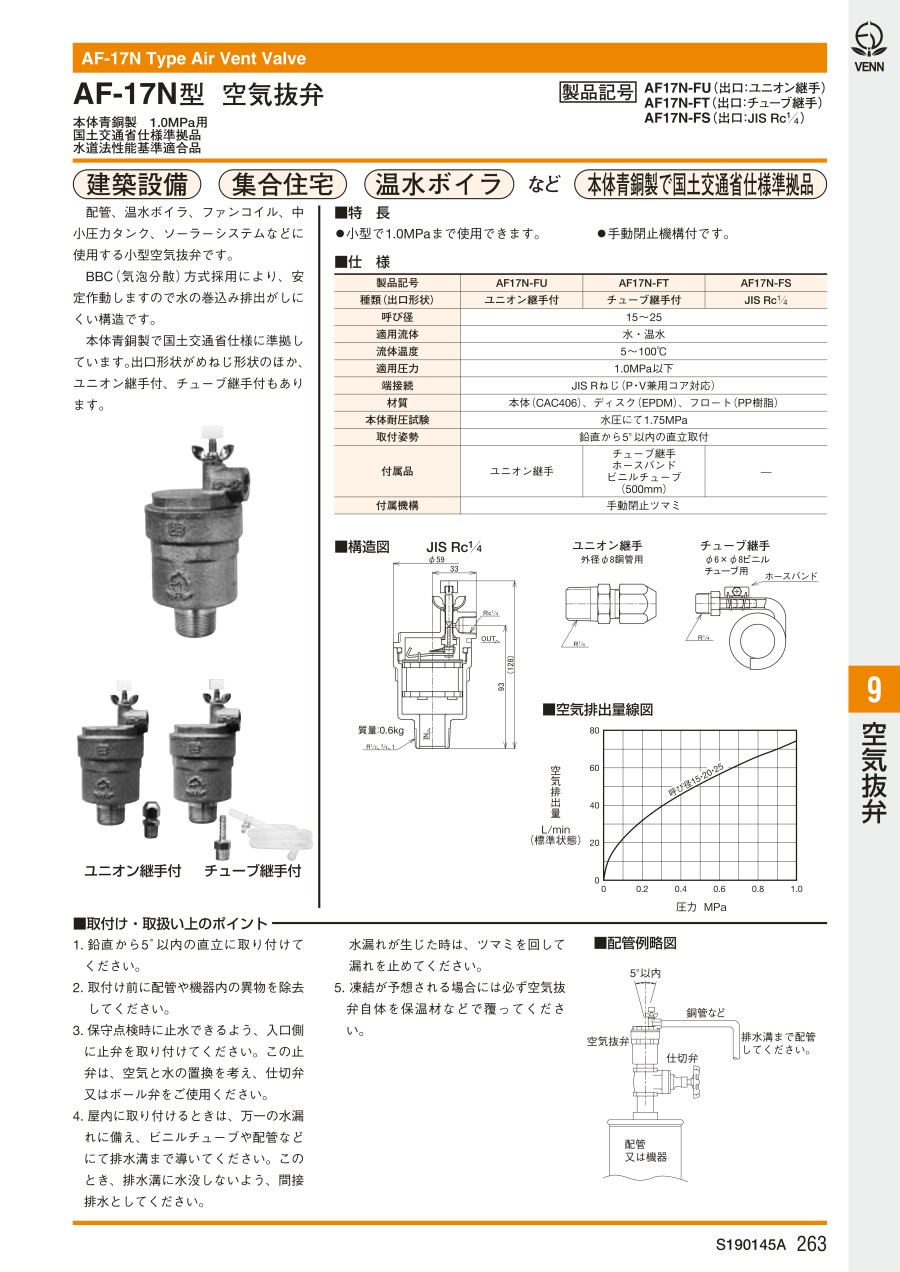

カタログ
