ベン

AF-6N型空気抜弁

カタログ |

通常単価(税別): 11,737円～13,890円

税込単価: 12,911円～15,279円

通常出荷日：在庫品1日目当日出荷可能

【特長】・配管、温水ボイラ、ファンコイル、中小圧力タンク、ソーラーシステム等に使用する小型空気抜弁です...

詳細を確認

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

よく一緒に見られています

ベン

AF-4型シリーズ空気抜弁

通常価格(税別)： 15,154円 (税込価格：16,669円)

通常出荷日：3 日目～

よく一緒に見られています

ベン

AF-10型シリーズ空気抜弁

通常価格(税別)： 17,313円 (税込価格：19,044円)

通常出荷日：在庫品1日目

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

適合ビニル
チューブ内径φ5
（ビニルチューブは付属していません）

製品仕様

製品記号	AF6N-F
呼び径	15～25
適用流体	水・温水
流体温度	5～100℃
適用圧力	1.0MPa以下
端接続	JIS Rねじ（P・V兼用コア対応）
材質	本体（C3771ニッケルクロムメッキ）、ディスク（EPDM）、フロート（PP樹脂）
本体耐圧試験	水圧にて1.75MPa
取付姿勢	鉛直から5°以内の直立取付
付属機構	手動閉止ツマミ

注．国土交通省仕様の場合は、AF-5N, 10, 10H, 17N, 22N型をご使用ください。

使用例

配管例略図

性能・試験情報

空気排出量線図

型番リスト

表示件数

型番

AF6N-F-15A

AF6N-F-20A

AF6N-F-25A

端接続入口配管ねじの呼び径	最小発注数量

1/2B(15A)	1個
3/4B(20A)	1個
1B(25A)	1個

通常単価(税別) (税込単価)	通常出荷日

12,781円 ( 14,059円 )	在庫品1日目当日出荷可能
13,890円 ( 15,279円 )	在庫品1日目当日出荷可能
11,737円 ( 12,911円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・配管、温水ボイラ、ファンコイル、中小圧力タンク、ソーラーシステム等に使用する小型空気抜弁です。
・BBC（気泡分散）方式採用により、安定作動しますので水の巻込み排出がありません。
・空気排出側はチューブ継手形状となっています。
・小型で1.0MPaまで使用できます。
・手動閉止機構付です。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

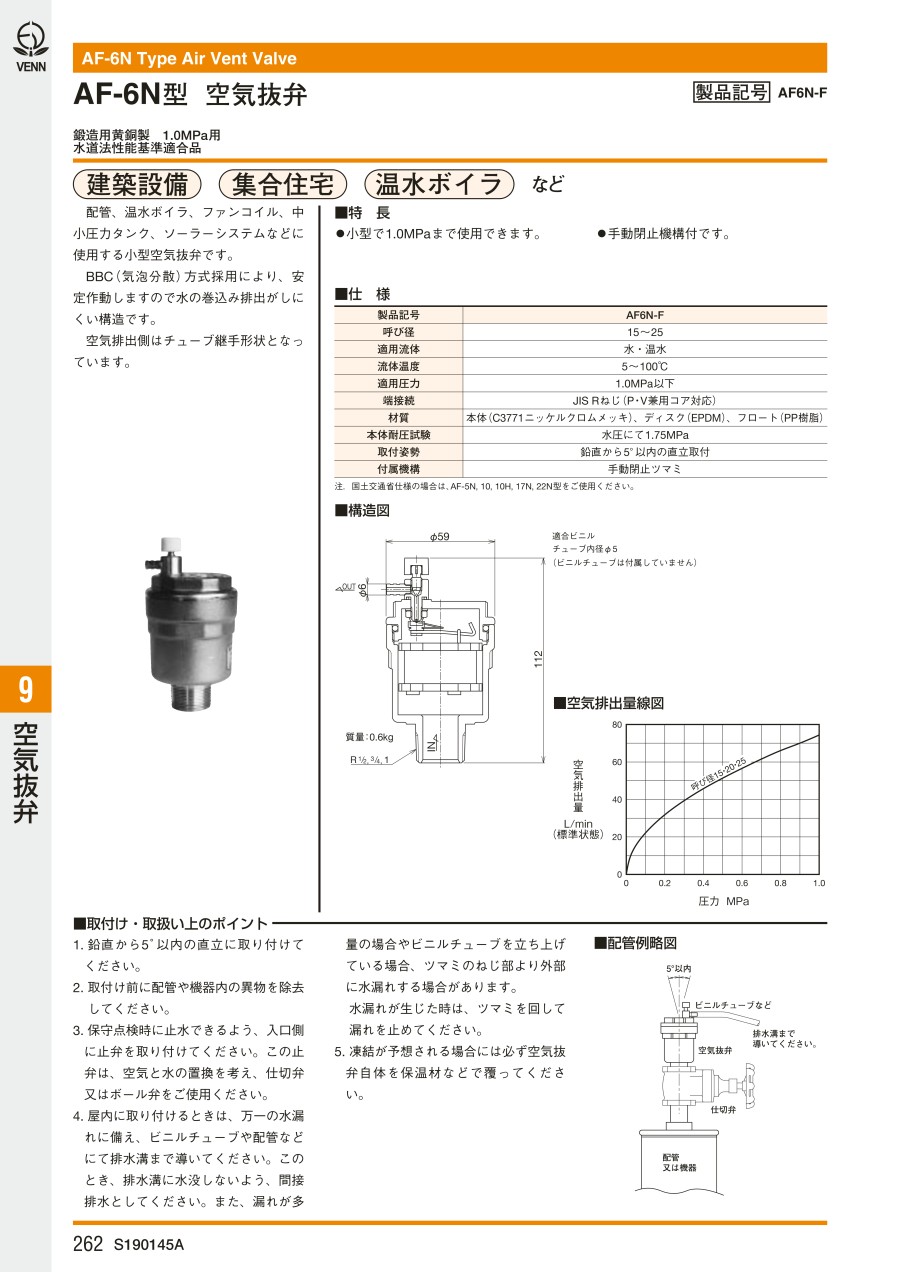

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
