メカニカル部品技術窓口
AF-5N型 空気抜弁
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
質量：4.2kg
製品仕様
| 製品記号 | AF5N-J |
|---|---|
| 呼び径 | 15～25 |
| 適用流体 | 水・温水・油（比重0.85以上） |
| 流体温度 | 5～90℃注1. |
| 適用圧力 | 1.6MPa以下注2. |
| 端接続 | JIS Rcねじ |
| 材質 | 本体（CAC406）、弁体・弁座（SUS）、フロート（SUS） |
| 本体耐圧試験 | 水圧にて2.4MPa |
| 取付姿勢 | 鉛直から5°以内の直立取付 |
注1. 流体温度150℃以下用も製作しています。
注2. 適用圧力2.0MPa以下用はお問い合わせください。（ただし、本体耐圧試験は2.4MPaとなり、水道法性能基準には適合しません。）
規格表
使用例
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
48,645円 ( 53,510円 ) | 5日目 |
48,645円 ( 53,510円 ) | 5日目 |
48,645円 ( 53,510円 ) | 5日目 |
詳細情報
基本情報
本体青銅製の高圧液体用空気抜弁で、高圧空気排出音緩和のためフィルター（マフラー）を内蔵しています。
【特長】
・本体青銅製で排出量が大きく1.6MPaまで使用できます。
・気密性向上のため、首振り弁体を採用しています。
・空気の排出音を緩和するため、出口にフィルター（マフラー）を内蔵しています。

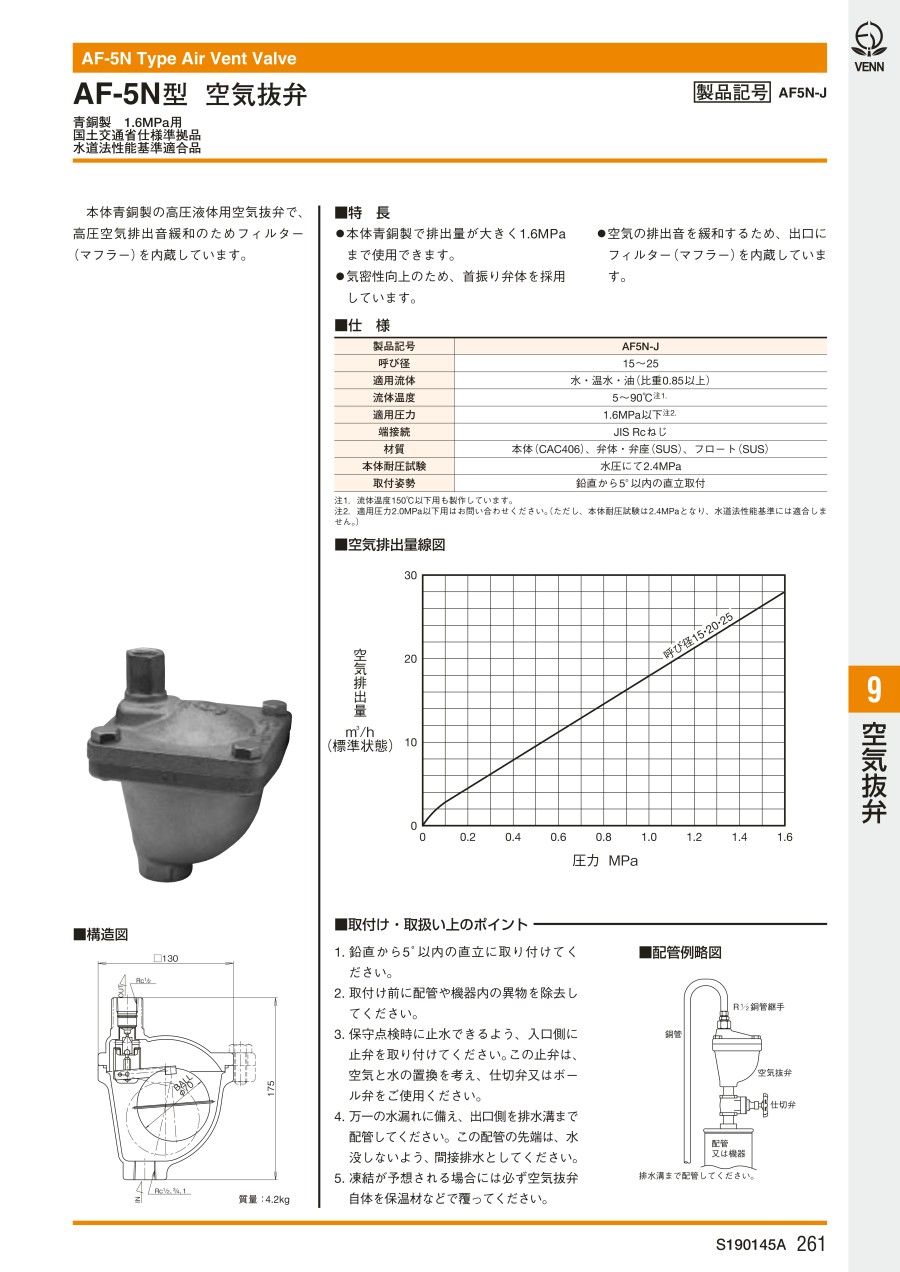

カタログ
