ベン

AF-4型シリーズ空気抜弁

カタログ |

一部SALE 2026/01/31まで

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 15,154円～29,612円特別価格

税込単価: 16,669円～32,573円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

AF-6N型空気抜弁

通常価格(税別)： 11,737円 (税込価格：12,911円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

AF-17N型空気抜弁

通常価格(税別)： 16,652円 (税込価格：18,317円)

通常出荷日：3 日目～

建設設備・工場設備などに。液体用空気抜弁で、配管中に溜る空気および密閉タンク中...

詳細情報を確認する

調整弁/安全弁種類
空気抜弁/吸排気弁
最高適用圧力区分 (MPa)
0.11～1
本体材質
FC
接続種類
違径接続
端接続入口ねじ接続種類
JIS Rcねじ
端接続出口ねじ接続種類
JIS Rcねじ
端接続出口配管ねじの呼び径
3/8B(10A)
適用圧力詳細 (MPa)
1.0以下

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

注． AF-4M型は、構造が多少異なります。

製品仕様

種類	はん用品		ナイロンコーティング	高温用
型式	AF-4S型	AF-4SN型	AF-4CN型	AF-4M型
製品記号	AF4S-G	AF4SN-G	AF4CN-G	AF4M-G
呼び径	15～32
適用流体	水・温水・油（比重0.9以上）	水・温水		水・温水・油（比重0.9以上）
流体温度	5～90℃	5～60℃	5～60℃	5～150℃
適用圧力	1.0MPa以下
端接続	JIS Rcねじ
材質	本体（FC）、弁体・フロート（SUS）、弁座（C3604B）ディスク（NBR）			本体（FC）弁体・弁座・フロート（SUS）
塗装又はコーティング塗膜	内面：防錆油外面：メタリックブルー	内面：水道用液状エポキシ樹脂塗装外面：メタリックブルー	本体・カバー：内外面共ナイロン11 コーティング0.3mm以上（白色）入口ねじ部：フッ素系特殊シール剤塗布	内面：防錆油外面：耐熱シルバー
本体耐圧試験	水圧にて1.75MPa
取付姿勢	鉛直から5°以内の直立取付

規格表

注．（）内はAF-4M型の場合。

使用例

配管例略図

性能・試験情報

空気排出量線図

型番リスト

表示件数

型番

適用流体

流体温度

(℃)

端接続入口配管ねじの呼び径

種類

最小発注数量

水	5～60	1/2B(15A)	ナイロンコーティング	1個
水	5～60	3/4B(20A)	ナイロンコーティング	1個
水	5～60	1B(25A)	ナイロンコーティング	1個
水	5～60	1 1/4B(32A)	ナイロンコーティング	1個
水 / 油	5～150	1/2B(15A)	高温用	1個
水 / 油	5～150	3/4B(20A)	高温用	1個
水 / 油	5～150	1B(25A)	高温用	1個
水 / 油	5～150	1 1/4B(32A)	高温用	1個
水 / 油	5～90	1/2B(15A)	汎用品	1個
水 / 油	5～90	3/4B(20A)	汎用品	1個
水 / 油	5～90	1B(25A)	汎用品	1個
水 / 油	5～90	1 1/4B(32A)	汎用品	1個
水	5～60	1/2B(15A)	汎用品	1個
水	5～60	3/4B(20A)	汎用品	1個
水	5～60	1B(25A)	汎用品	1個
水	5～60	1 1/4B(32A)	汎用品	1個

通常単価(税別) (税込単価)	通常出荷日

23,333円 ( 25,666円 )	5日目
23,564円21,207円 ( 23,328円 )	3日目
28,031円25,227円 ( 27,750円 )	5日目
28,299円25,469円 ( 28,016円 )	5日目
22,619円20,357円 ( 22,393円 )	5日目
22,356円20,120円 ( 22,132円 )	11日目
29,612円26,650円 ( 29,315円 )	5日目
29,612円26,650円 ( 29,315円 )	5日目
15,583円 ( 17,141円 )	3日目
15,154円 ( 16,669円 )	3日目
19,913円 ( 21,904円 )	3日目
19,913円 ( 21,904円 )	3日目
19,845円 ( 21,830円 )	5日目
19,637円 ( 21,601円 )	5日目
23,620円 ( 25,982円 )	5日目
23,117円 ( 25,429円 )	5日目

詳細情報

基本情報

基本情報

建設設備・工場設備などに。液体用空気抜弁で、配管中に溜る空気および密閉タンク中の空気を自動的に排出し、流体の流れを円滑にします。

【特長】
・気密性向上のため、首振り弁体を採用しています。
・排出量が比較的多い。
・構造が簡単で保守が容易です。
・AF-4CN型は錆びにくいナイロンコーティング品です

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

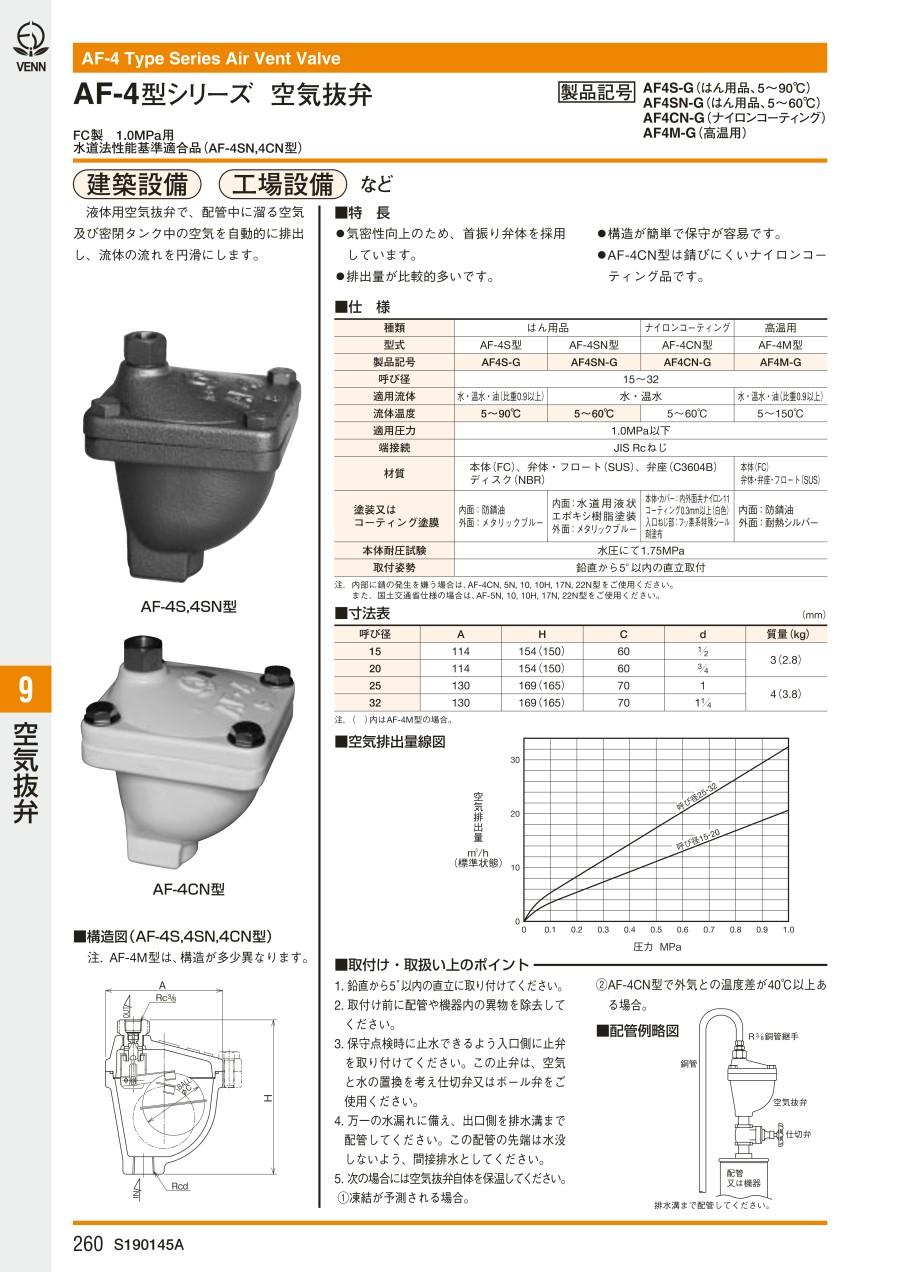

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
