AK-21型 エアートラップ
- 通常単価(税別)
- 23,195円～29,246円
- 税込単価
- 25,515円～32,171円
管末・レシーバータンク・ドレンセパレータなど。空気配管で発生するドレンを自動的に排出します。メカニカル...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 製品記号 | AK21-G |
|---|---|
| 形式 | バケット式 |
| 呼び径 | 15～25 |
| 適用流体 | 空気 |
| 流体温度 | 5～100℃ |
| 適用圧力 | 0.01～0.98MPa |
| 端接続 | JIS Rcねじ |
| 材質 | 本体（FC）、弁体、弁座（SUS）、バケット（SUS） |
| 本体耐圧試験 | 水圧にて1.5MPa |
| 取付姿勢 | 水平配管に正立取付 |
規格表
使用例
取付・取扱いのポイント
配管例（ドレンセパレータへの設置）
注. 本製品は作動原理上、エアドレン排出作動以外においても多少の空気排出があります。
性能・試験情報
流量線図
1.呼び径を選定する場合、安全率をみて、計画排出量の2倍以上の容量で選定してください。
2.トラップ出口側に背圧がある場合は、入口側と出口側の圧力差（差圧）で選定します。
流量表（最大連続排出量）
| 呼び径 | 圧力差（MPa） | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 0.01 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 0.98 | |
| 15 | 30 | 84 | 110 | 130 | 146 | 160 | 173 | 180 | 195 | 205 | 210 |
| 20 | 48 | 130 | 175 | 205 | 230 | 252 | 270 | 287 | 305 | 320 | 330 |
| 25 | 94 | 260 | 340 | 398 | 444 | 485 | 522 | 555 | 582 | 608 | 625 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
23,195円 ( 25,515円 ) | 5日目 |
25,210円 ( 27,731円 ) | 5日目 |
29,246円 ( 32,171円 ) | 5日目 |
詳細情報
基本情報
管末・レシーバータンク・ドレンセパレータなど。
空気配管で発生するドレンを自動的に排出します。
メカニカル式を採用していますので作動確実です。
【特長】
・シンプル構造でメンテナンス容易です。
・ゴミ・スケールに強い構造です。
・ドレンが流入し易い構造の為、均圧管を設置する必要はありません。

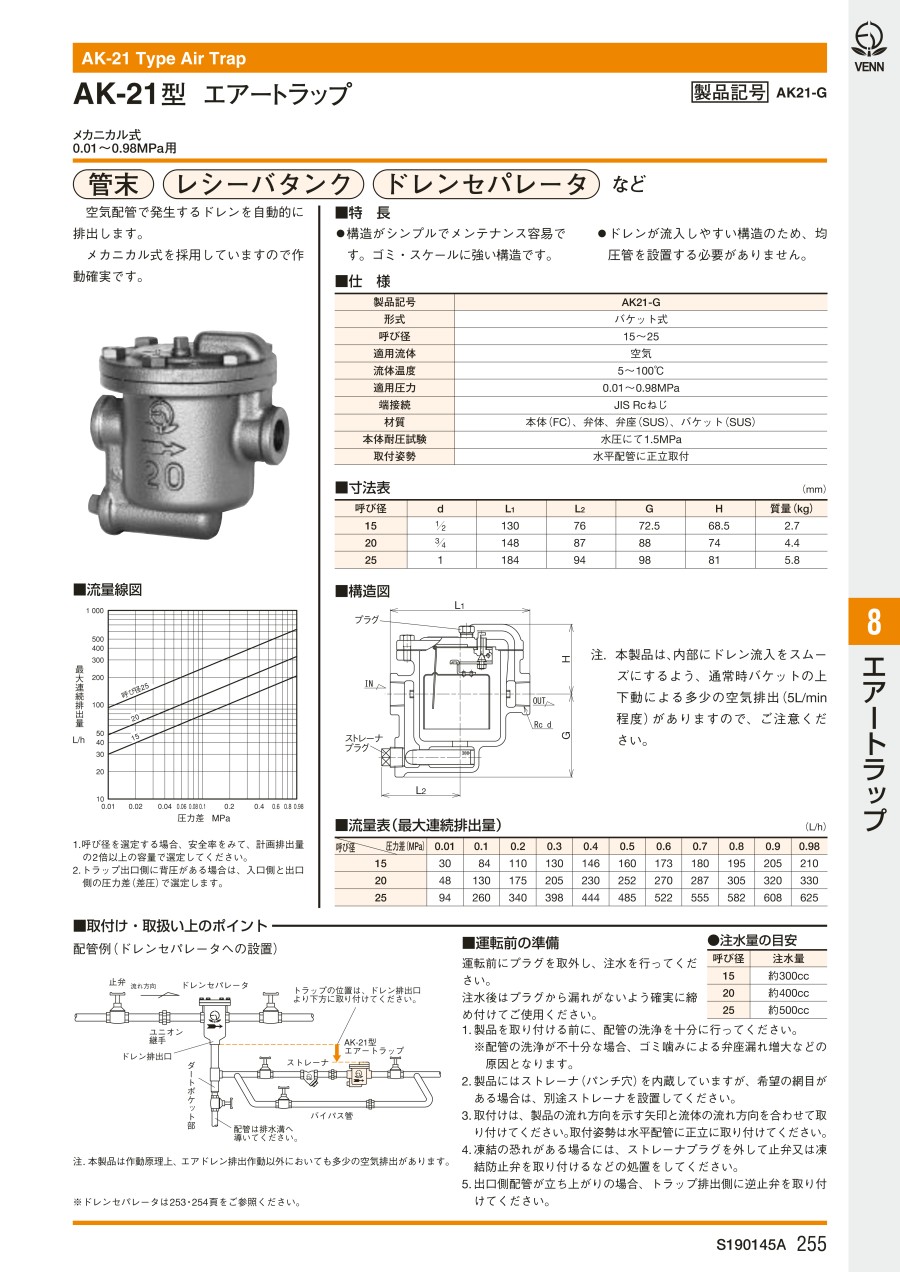

カタログ
