ベン

AF-11H型多量トラップ

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 68,562円～104,506円特別価格

税込単価: 75,418円～114,957円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

AK-21型エアートラップ

通常価格(税別)： 23,195円 (税込価格：25,515円)

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

AF-12型スチームトラップ

通常価格(税別)： 53,098円 (税込価格：58,408円)

通常出荷日：5 日目

構造が簡単堅固で耐久性が優れています。【特長】・熱交換器、乾燥機、ヘッダー等ド...

詳細情報を確認する

種類
スチームトラップ
ドレントラップ/スチームトラップ方式
フロート式
適用流体
蒸気
端接続
JIS Rcねじ
最高適用圧力 (MPa)
0.5
本体材質
FC
流体温度 (℃)
160以下

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

製品記号	AF11H-B
形式	フロート式
呼び径	15～50
適用流体	蒸気
流体温度	160℃以下
適用圧力	0.5MPa以下
端接続	JIS Rcねじ
材質	本体（FC）、弁体・弁座（SUS）、フロート（SUS）
本体耐圧試験	水圧にて0.75MPa
取付姿勢	水平配管に正立取付

規格表

選定サポート情報

1. 呼び径を選定する場合、安全率をみて、計画排出量の3倍以上の容量で選定してください。
2. トラップ出口側に背圧がある場合は、入口側と出口側の圧力差（差圧）で選定します。

性能・試験情報

流量線図

流量表（最大連続排出量）

（m³/h）

呼び径	圧力差（MPa）
呼び径	0.03	0.05	0.1	0.2	0.3	0.35	0.4	0.5
15・20	0.95	1.41	2.00	2.82	3.46	3.74	4.00	4.47
25・32	1.20	1.90	3.17	4.65	5.75	6.20	6.65	7.45
40・50	2.32	3.45	5.20	6.95	8.00	8.55	9.00	9.80

型番リスト

表示件数

型番

呼び径	最小発注数量

1/2B(15A)	1個
3/4B(20A)	1個
1 1/4B(32A)	1個
1 1/2B(40A)	1個
2B(50A)	1個

通常単価(税別) (税込単価)	通常出荷日

68,562円61,705円 ( 67,876円 )	5日目
71,056円 ( 78,162円 )	3日目
75,978円 ( 83,576円 )	3日目
104,506円 ( 114,957円 )	3日目
104,506円 ( 114,957円 )	3日目

詳細情報

基本情報

基本情報

構造が簡単堅固で耐久性が優れています。

【特長】
・熱交換器、乾燥機、ヘッダー等ドレンが多量に発生する場所に使用します。
・このトラップは構造がシンプルなレバーフロート式です。
・弁体部がバランス構造になっていますので、小型にもかかわらず排出能力がより大きい多量トラップです。
・バランス構造採用により、小型で、排出能力が大です。
・分解・保守点検が容易です。
・ワックス式空気抜弁の採用により空気障害を防止します。
・ドレンを連続排出します。

カタログ

商品TOP

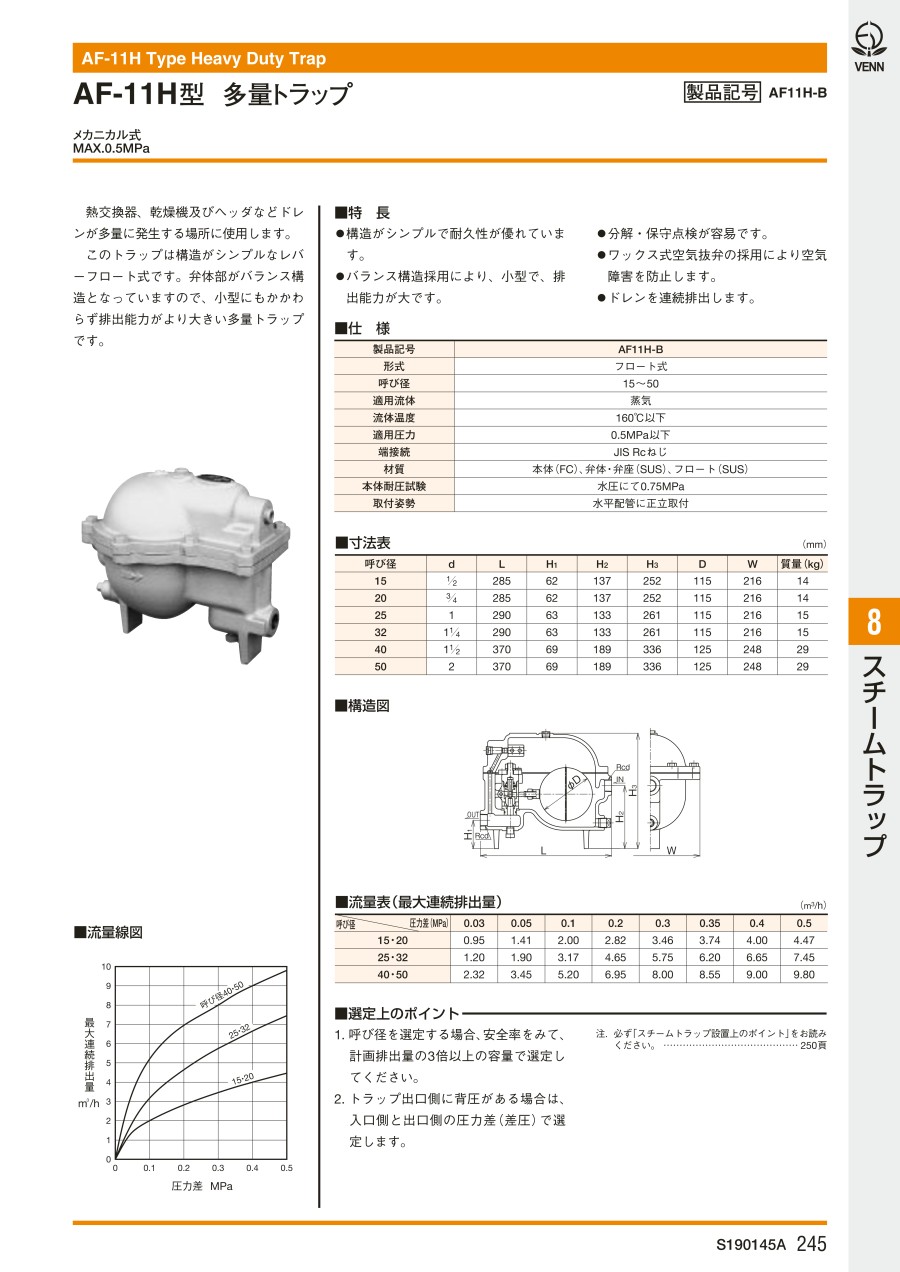

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
