メカニカル部品技術窓口
AK-5F型 スチームトラップ
- 通常単価(税別)
- 28,193円～35,030円
- 税込単価
- 31,012円～38,533円
MAX 2.0MPa 小容量のバスケット式スチームトラップで、ランドリー機器・...
詳細情報を確認する商品情報
外形図
製品仕様
| 種類 | 0.3MPa用 | 0.7MPa用 | 1.0MPa用 | 1.6MPa用 | 2.0MPa用 |
|---|---|---|---|---|---|
| 型式 | AK-5F型 | ||||
| 製品記号 | AK5F-ML | AK5F-MM | AK5F-MH | AK5F-MS | AK5F-MV |
| 形式 | バケット式 | ||||
| 呼び径 | 15～25 | ||||
| 適用流体 | 蒸気 | ||||
| 流体温度 | 184℃以下 | 220℃以下 | |||
| 適用圧力 | 0.01～0.3MPa | 0.01～0.7MPa | 0.01～1.0MPa | 0.01～1.6MPa | 0.01～2.0MPa |
| 端接続 | JIS 10K・20K（共用）FFフランジ | ||||
| 材質 | 本体（FCD）、弁体・弁座（SUS）、バケット（SUS） | ||||
| 本体耐圧試験 | 1.6MPa以下用：水圧にて2.4MPa、2.0MPa用：水圧にて3.0MPa | ||||
| 取付姿勢 | 水平配管に正立取付 | ||||
規格表
面間寸法L（mm）と質量W（kg）表
選定サポート情報
1.選定する場合、安全率をみて、計画排出量の3倍以上の容量で選定してください。
2.トラップ出口側に背圧がある場合は、入口側と出口側の圧力差（差圧）で選定します。
性能・試験情報
流量線図
流量表（最大連続排出量）
| 圧力差（MPa） | 0.01 | 0.05 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | |
|---|---|---|---|---|---|---|---|---|---|
| 排出量 | 0.3MPa用 | 80 | 155 | 200 | 280 | 300 | - | - | - |
| 0.7MPa用 | 42 | 80 | 110 | 145 | 170 | 190 | 200 | 210 | |
| 1.0MPa用 | 24 | 42 | 62 | 82 | 100 | 120 | 125 | 140 | |
| 1.6MPa用 | 18 | 37 | 49 | 65 | 78 | 82 | 95 | 100 | |
| 2.0MPa用 | 12 | 24 | 32 | 44 | 52 | 60 | 66 | 70 | |
| 圧力差（MPa） | 0.7 | 0.8 | 0.9 | 1 | 1.2 | 1.4 | 1.6 | 2 | |
| 排出量 | 0.7MPa用 | 220 | - | - | - | - | - | - | - |
| 1.0MPa用 | 148 | 152 | 160 | 175 | - | - | - | - | |
| 1.6MPa用 | 110 | 120 | 125 | 130 | 140 | 150 | 160 | - | |
| 2.0MPa用 | 76 | 80 | 85 | 89 | 97 | 100 | 109 | 120 | |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
29,498円 ( 32,448円 ) | 5日目 |
28,193円 ( 31,012円 ) | 6日目 |
29,498円 ( 32,448円 ) | 5日目 |
31,317円 ( 34,449円 ) | 5日目 |
35,030円 ( 38,533円 ) | 5日目 |
29,498円 ( 32,448円 ) | 5日目 |
31,317円 ( 34,449円 ) | 5日目 |
35,030円 ( 38,533円 ) | 5日目 |
29,498円 ( 32,448円 ) | 5日目 |
35,030円 ( 38,533円 ) | 5日目 |
29,498円 ( 32,448円 ) | 5日目 |
31,317円 ( 34,449円 ) | 5日目 |
35,030円 ( 38,533円 ) | 5日目 |
詳細情報
基本情報
MAX 2.0MPa 小容量のバスケット式スチームトラップで、ランドリー機器・暖房機器・食品工業・医療機器等に使用します。
【特長】
・SSR－Shockless Self Return－機構を採用しています。
・弁閉時の衝撃を低減し、弁体はバケットの浮力と無関係に自己閉止しますので、低圧から高圧まで使用できます。
・コンパクトボディで、狭い場所での取付が容易です。
・ストレーナを内蔵しています。但し、国土交通省仕様の場合は、トラップ一次側に80メッシュのストレーナを設けてください。

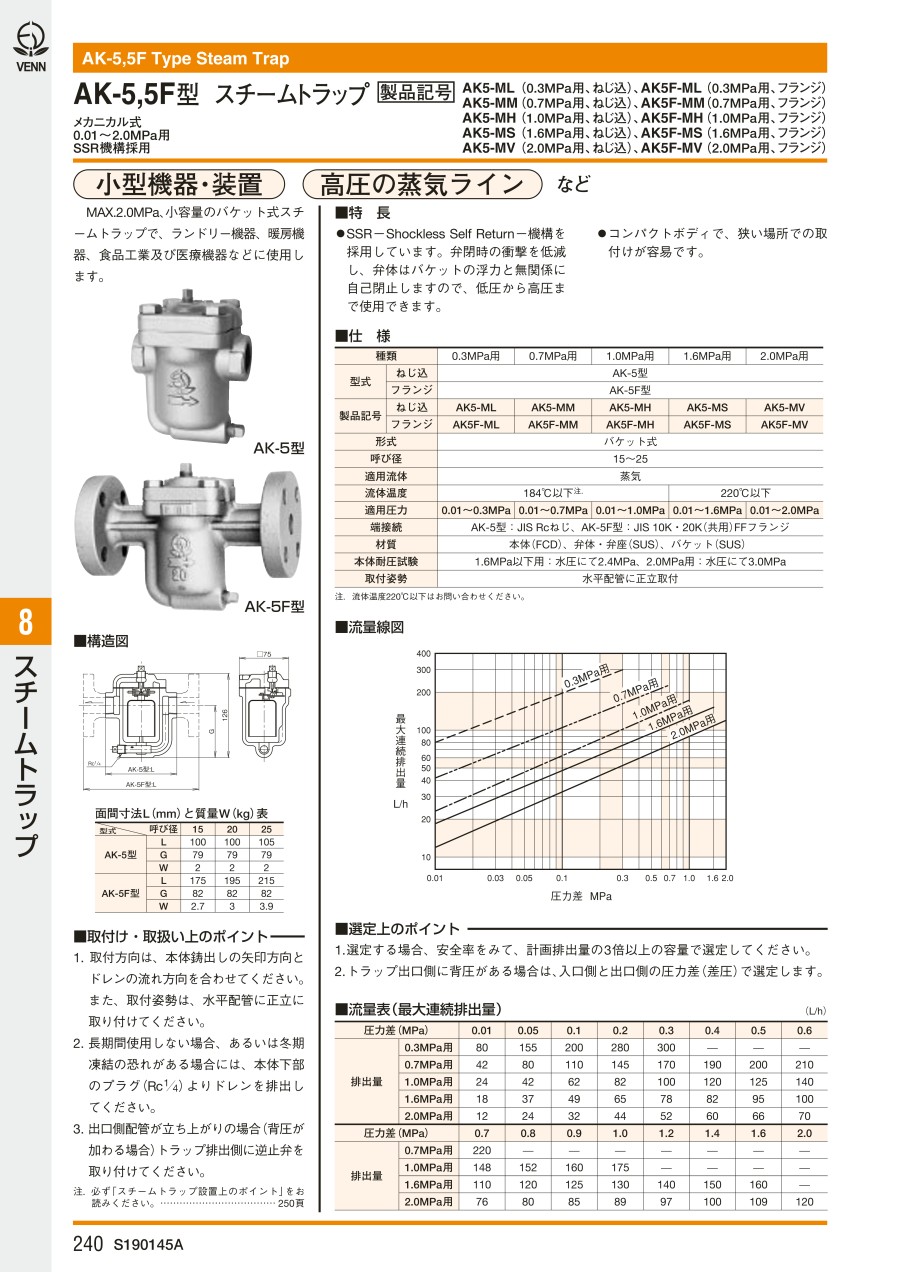

カタログ
