AT-6型 スチームトラップ

AT-6型 スチームトラップ
未確定：候補が5型番あります。
数量：

商品情報

外形図

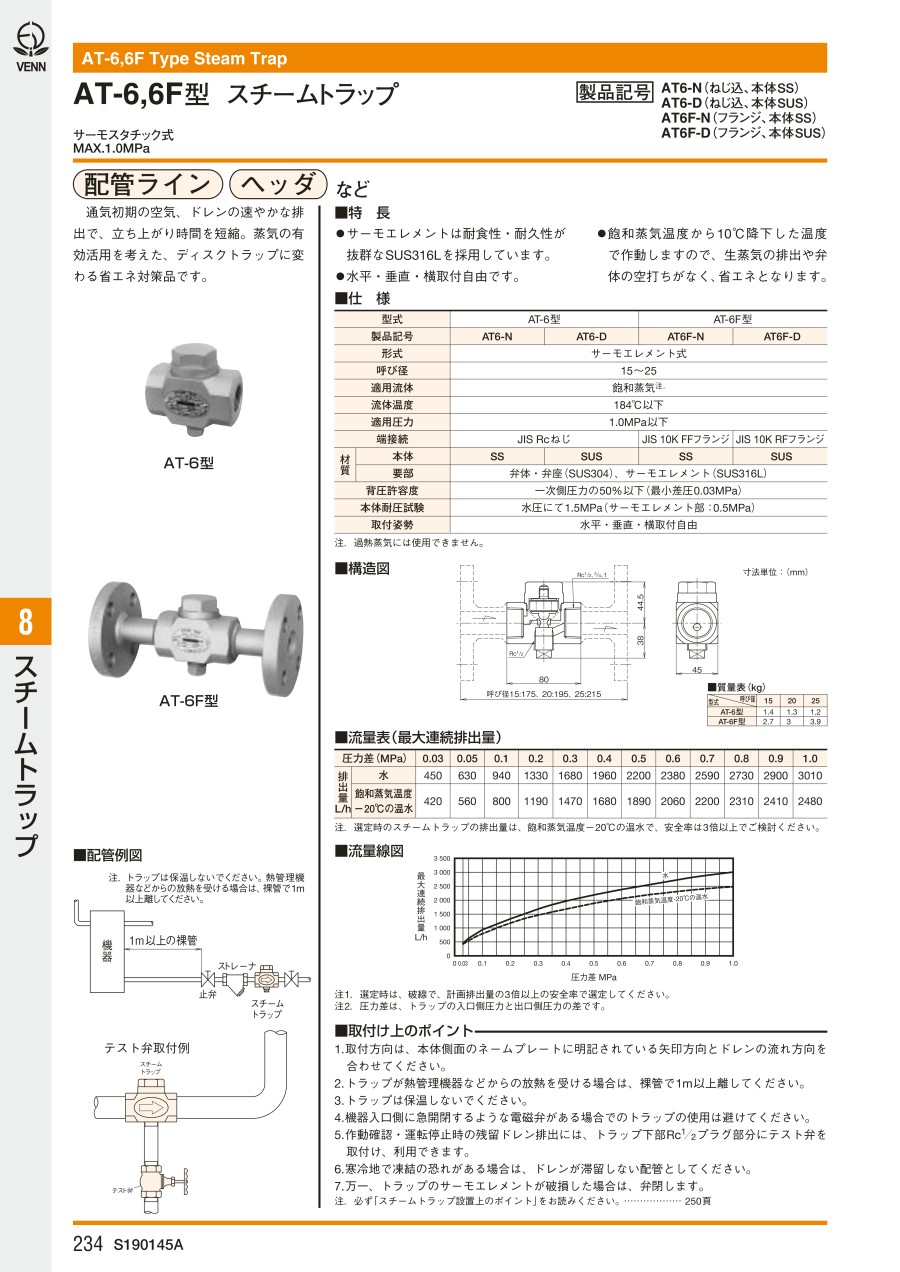

AT-6型 スチームトラップ 外形図

製品仕様

型式AT-6型
製品記号AT6-NAT6-D
形式サーモエレメント式
呼び径15～25
適用流体飽和蒸気注.
流体温度184℃以下
適用圧力1.0MPa以下
端接続JIS Rcねじ
材
質		本体SSSUS
要部弁体・弁座（SUS304）、サーモエレメント（SUS316L）
背圧許容度一次側圧力の50%以下（最小差圧0.03MPa）
本体耐圧試験水圧にて1.5MPa（サーモエレメント部：0.5MPa）
取付姿勢水平・垂直・横取付自由

注．過熱蒸気には使用できません。

質量表

（kg）
型式呼び径
152025
AT-6型1.41.31.2

使用例

配管例図

AT-6型 スチームトラップ 放熱を受ける場合取付例

注． トラップは保温しないでください。熱管理機器などからの放熱を受ける場合は、裸管で1m以上離してください。

AT-6型 スチームトラップ テスト弁取付例

テスト弁取付例

性能・試験情報

流量表（最大連続排出量）

圧力差（MPa）0.030.050.10.20.30.40.50.60.70.80.91.0
排
出
量
L/h		水4506309401,3301,6801,9602,2002,3802,5902,7302,9003,010
飽和蒸気温度
-20℃の温水		4205608001,1901,4701,6801,8902,0602,2002,3102,4102,480

注．選定時のスチームトラップの排出量は、飽和蒸気温度-20℃の温水で、安全率は3倍以上でご検討ください。

流量線図

AT-6型 スチームトラップ 流量線図

注1．選定時は、破線で、計画排出量の3倍以上の安全率で選定してください。
注2．圧力差は、トラップの入口側圧力と出口側圧力の差です。

型番リスト

表示件数
  • 1
    • 型番
    AT6-D-20A
    AT6-D-25A
    AT6-N-15A
    AT6-N-20A
    AT6-N-25A

    呼び径

    本体材質

    		最小発注数量
    3/4B(20A)
    [ステンレス] SUS
    1個
    1B(25A)
    [ステンレス] SUS
    1個
    1/2B(15A)
    SS
    1個
    3/4B(20A)
    SS
    1個
    1B(25A)
    SS
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    39,071円
    ( 42,978円 )
    5日目
    37,103円
    ( 40,813円 )
    5日目
    25,280円
    ( 27,808円 )
    5日目
    25,776円
    ( 28,354円 )
    14日目
    26,849円
    ( 29,534円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    通気初期の空気、ドレンの速やかな排出で、立ち上がり時間を短縮。
    蒸気の有効活用を考えた、ディスクトラップに変わる省エネ対策品です。
    【特長】
    ・サーモエレメントは耐食性・耐久性が抜群なSUS316Lを採用。
    ・水平・垂直・横取付自由です。
    ・飽和蒸気温度から10℃降下した温度で作動しますので、生蒸気の排出や弁体の空打ちがなく、省エネとなります。
    【用途】
    ・配管ライン、ヘッダーなどに。
