メカニカル部品技術窓口
AT-6F型 スチームトラップ
- 通常単価(税別)
- 30,643円～72,150円
- 税込単価
- 33,707円～79,365円
【特長】・通気初期の空気、ドレンの速やかな排出で、立ち上がり時間を短縮・蒸気の有効活用を考えた、ディス...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型式 | AT-6F型 | ||
|---|---|---|---|
| 製品記号 | AT6F-N | AT6F-D | |
| 形式 | サーモスタチック式 | ||
| 呼び径 | 15・20・25 | ||
| 適用流体 | 飽和蒸気注1. | ||
| 流体温度 | 184℃以下 | ||
| 適用圧力 | 1.0MPa以下 | ||
| 端接続 | JIS 10K FFフランジ注2. | ||
| 材 質 | 本体 | SS | SUS |
| 要部 | 弁体・弁座（SUS304）、サーモエレメント（SUS316L） | ||
| 背圧許容度 | 一次側圧力の50%以下（最小差圧0.03MPa） | ||
| 本体耐圧試験 | 蒸気圧：1.5MPa 水圧：0.5MPa | ||
| 取付姿勢 | 水平・垂直・横取付自由 | ||
| ストレーナ | パンチ穴 | ||
注1．過熱蒸気には使用できません。
注2．本体材質がSUSの場合、端接続はJIS 10K RFフランジになります。
質量表
| 型式 | 呼び径 | ||
|---|---|---|---|
| 15 | 20 | 25 | |
| AT-6F型 | 2.7 | 3 | 3.9 |
使用例
配管例略図
注．トラップは保温しないでください。熱管理機器などからの放熱を受ける場合は、裸管で1m以上離してください。
テスト弁取付例
性能・試験情報
流量表（最大連続排出量）
| 圧力差（MPa） | 0.03 | 0.05 | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1.0 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 排 出 量 L/h | 水 | 450 | 630 | 940 | 1,330 | 1,680 | 1,960 | 2,200 | 2,380 | 2,590 | 2,730 | 2,900 | 3,010 |
| 飽和蒸気温度 -20℃の温水 | 420 | 560 | 800 | 1,190 | 1,470 | 1,680 | 1,890 | 2,060 | 2,200 | 2,310 | 2,410 | 2,480 | |
注．選定時のスチームトラップの排出量は、飽和蒸気温度-20℃の温水で、安全率は3倍以上でご検討ください。
流量線図
注1．選定時は、破線で、計画排出量の3倍以上の安全率で選定してください。
注2．圧力差は、トラップの入口側圧力と出口側圧力の差です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
67,668円 ( 74,435円 ) | 5日目 |
72,150円 ( 79,365円 ) | 5日目 |
30,643円 ( 33,707円 ) | 5日目 |
36,039円 ( 39,643円 ) | 5日目 |
38,229円 ( 42,052円 ) | 5日目 |
詳細情報
基本情報
【特長】
・通気初期の空気、ドレンの速やかな排出で、立ち上がり時間を短縮
・蒸気の有効活用を考えた、ディスクトラップに変わる省エネ対策品です
・サーモエレメントは耐食性・耐久性が抜群なSUS316Lを採用
・水平・垂直・横取付自由です
・飽和蒸気温度から10℃降下した温度で作動しますので、生蒸気の排出や弁体の空打ちがなく、省エネとなります

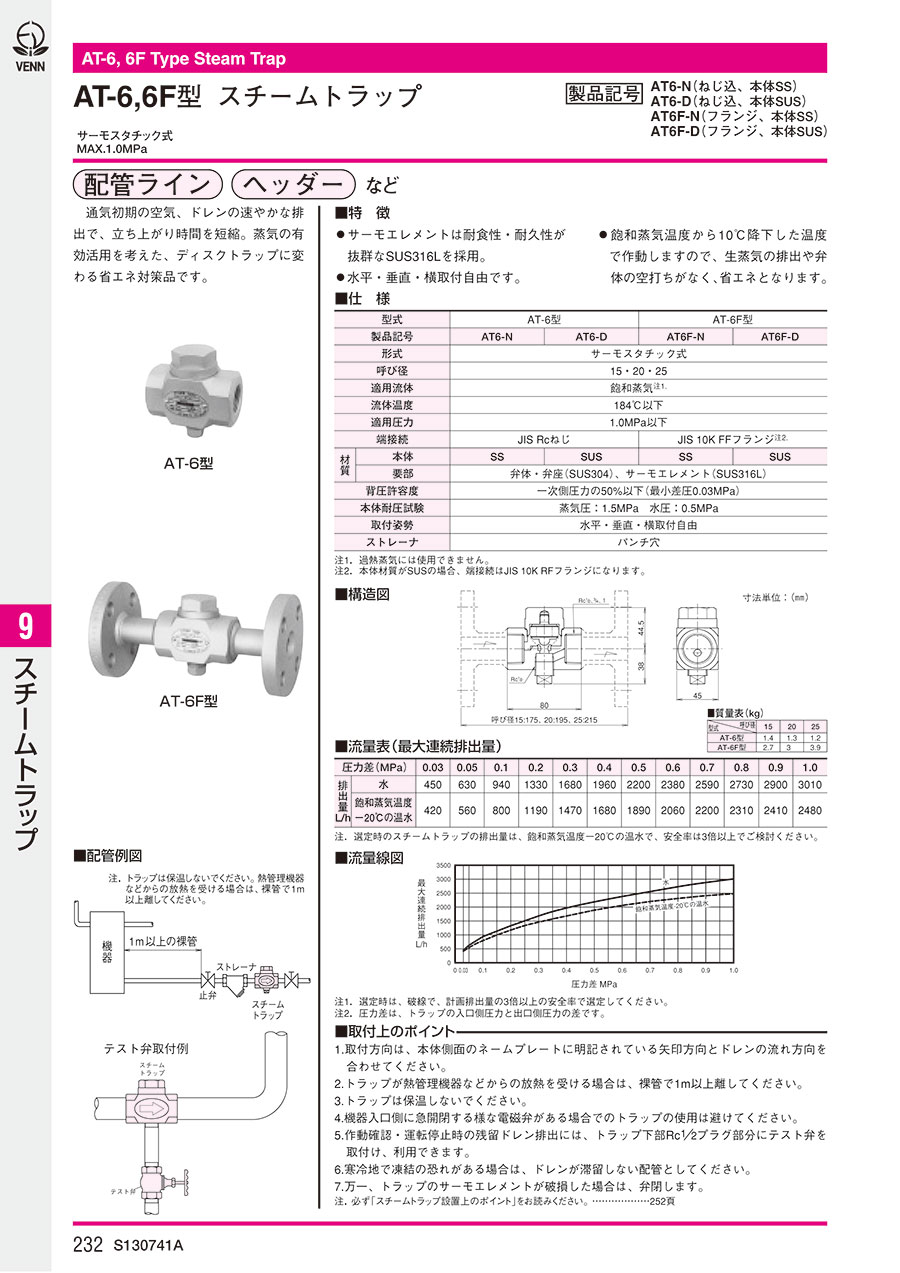

カタログ
