ATB-5型バイパス付スチームトラップ三役

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 39,871円～47,873円

税込単価: 43,858円～52,660円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

AK-5型スチームトラップ

通常価格(税別)： 20,623円 (税込価格：22,685円)

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

AT-6型スチームトラップ

通常価格(税別)： 25,280円 (税込価格：27,808円)

通常出荷日：5 日目～

サーモスタチック式のトラップ機能に加え、バイパス回路とストップ弁の3機能［三役...

詳細情報を確認する

種類
スチームトラップ
ドレントラップ/スチームトラップ方式
サーモワックス式
適用流体
蒸気
端接続
JIS Rcねじ
最高適用圧力 (MPa)
1
本体材質
FC
流体温度 (℃)
184以下

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

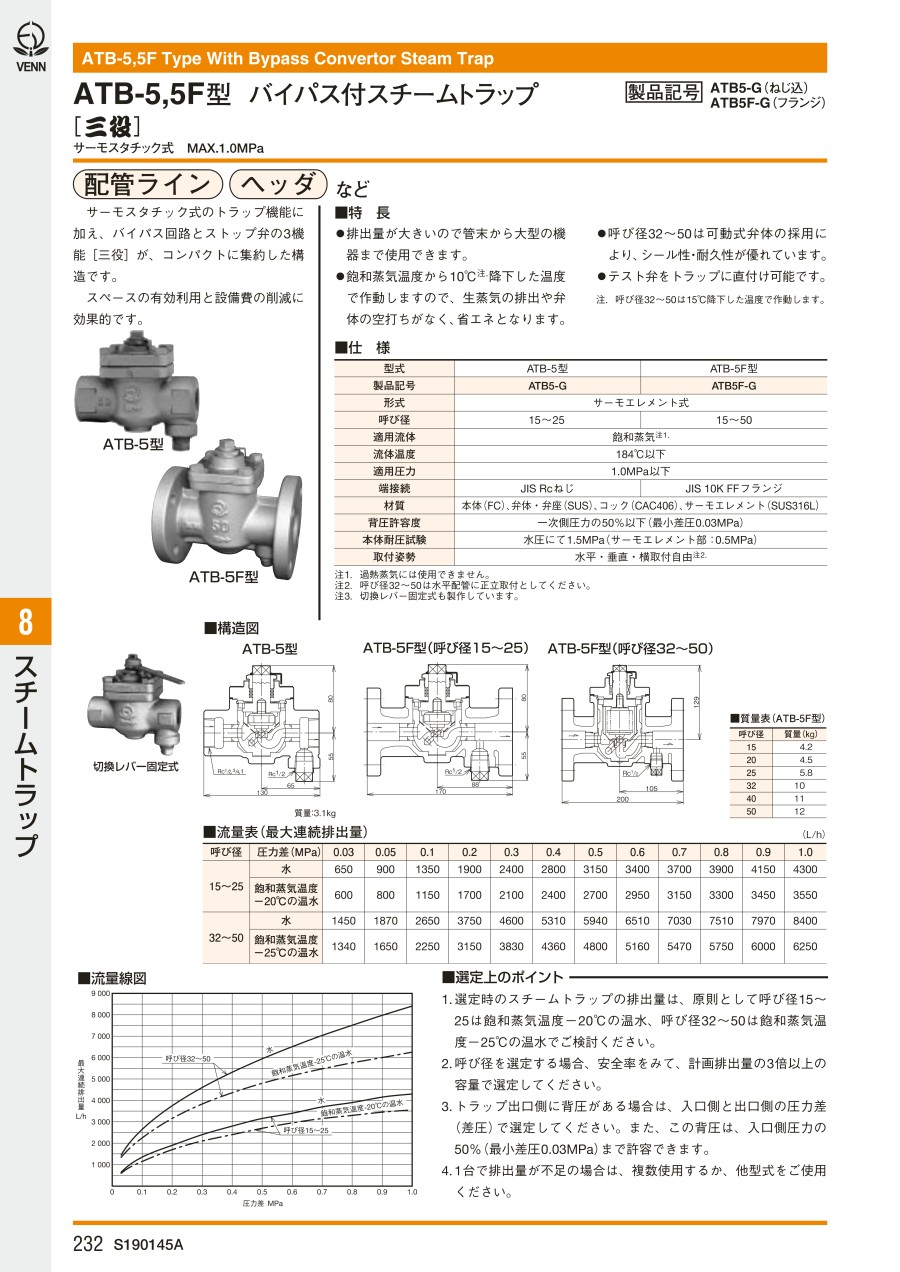

外形図
