AT-4S型 ラジエータトラップ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 17,643円15,878円
- 税込単価
- 19,407円17,466円
0.35MPa以下の暖房用放熱器に使用するサーモワックス式ラジエータトラップで...
詳細情報を確認するAT4S-J-15Aの仕様・寸法情報
種類
スチームトラップ
ドレントラップ/スチームトラップ方式
サーモワックス式
適用流体
蒸気
呼び径
1/2B(15A)
最高適用圧力(MPa)
0.35
形状
ストレート形
端接続入口
JIS Rねじ(ユニオン継手)
端接続出口
JIS Rcねじ
流体温度(℃)
150以下
-
-
商品情報

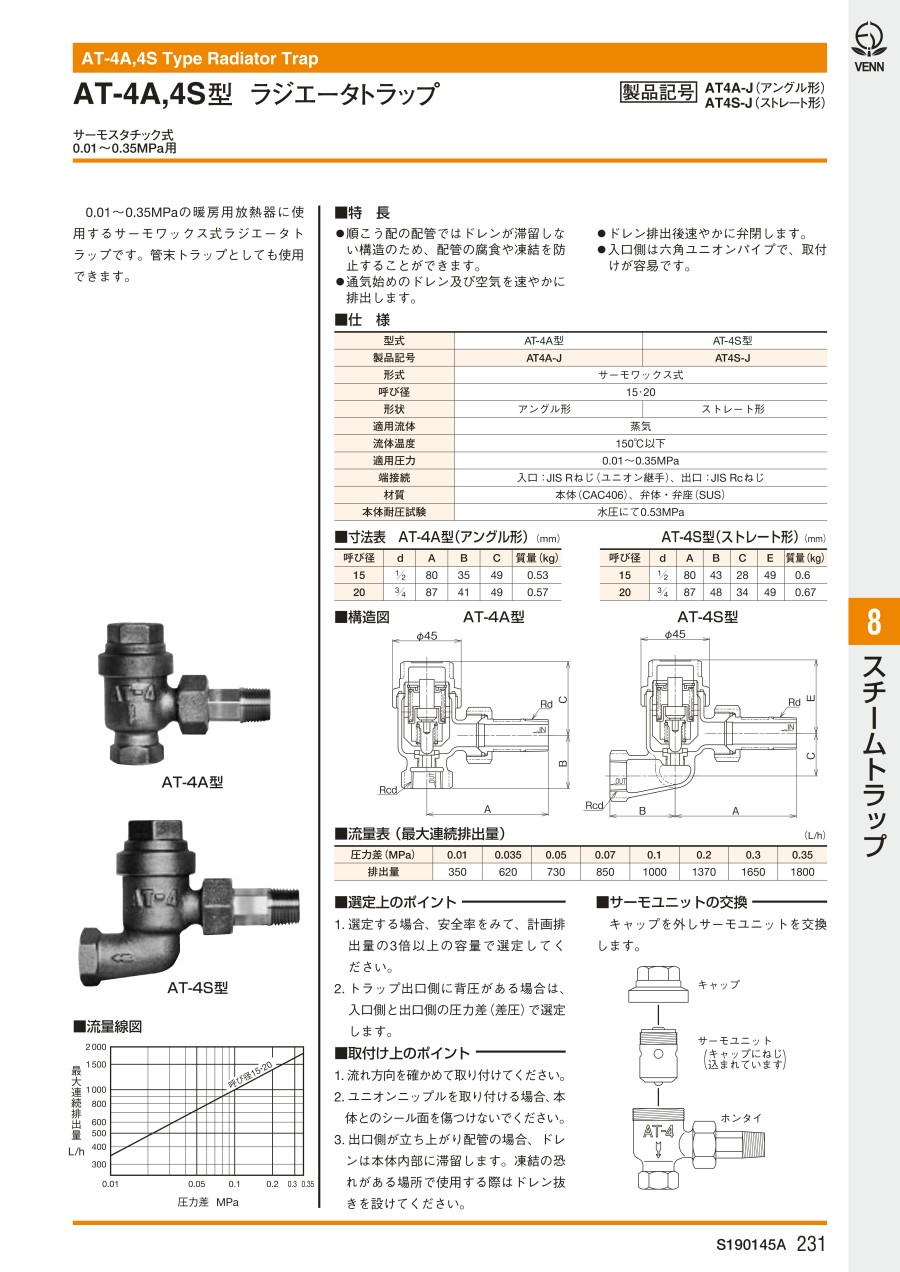

外形図
製品仕様
| 型番 | AT-4S型 |
|---|---|
| 製品記号 | AT4S-J |
| 形式 | サーモワックス式 |
| 呼び径 | 15・20 |
| 形状 | ストレート形 |
| 適用流体 | 蒸気 |
| 流体温度 | 150℃以下 |
| 適用圧力 | 0.01～0.35MPa |
| 端接続 | 入口：JIS Rねじ（ユニオン継手）、出口：JIS Rcねじ |
| 材質 | 本体（CAC406）、弁体・弁座（SUS） |
| 本体耐圧試験 | 水圧にて0.53MPa |
規格表
性能・試験情報
流量線図
流量表（最大連続排出量）
| 圧力差（MPa） | 0.01 | 0.035 | 0.05 | 0.07 | 0.1 | 0.2 | 0.3 | 0.35 |
|---|---|---|---|---|---|---|---|---|
| 排出量 | 350 | 620 | 730 | 850 | 1,000 | 1,370 | 1,650 | 1,800 |
（L/h）
詳細情報
基本情報
0.35MPa以下の暖房用放熱器に使用するサーモワックス式ラジエータトラップです。
管末トラップとしても使用できます。
【特長】
・順勾配の配管ではドレンが滞留しない構造のため、配管の腐食や凍結を防止することができます。
・通気始めのドレンおよび空気を速やかに排出します。
・ドレン排出後速やかに閉弁します。
・入口側は六角ユニオンパイプで、取付けが容易です。
