AT-1A型 ラジエータトラップ
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 15,926円～23,823円特別価格
- 税込単価
- 17,519円～26,205円特別価格
【特長】・100kPa以下の暖房用放熱器に使用するベローズ式放熱器トラップで、...
詳細情報を確認する
商品情報
製品仕様
| 型番 | AT-1A型 |
|---|---|
| 製品記号 | AT1A-F |
| 形式 | ベローズ式 |
| 呼び径 | 15～25 |
| 形状 | アングル形 |
| 適用流体 | 蒸気 |
| 流体温度 | 120℃以下 |
| 適用圧力 | 10～100kPa |
| 端接続 | 入口:JIS Rねじ（ユニオン継手）、出口:JIS Rcねじ |
| 材質 | 本体（CAC406ニッケルクロムメッキ）、弁体・弁座（C3604）、ベローズ（C5212） |
| 本体耐圧試験 | 水圧にて200kPa（ベローズ部:120kPa） |
構造図
規格表
使用例
取付け上のポイント
1.流れ方向を確かめて取り付けてください。
2.ユニオンニップルを取り付ける場合、本体とのシール面を傷つけないでください。
3.出口側が立ち上がり配管の場合、ドレンは本体内部に滞留します。凍結の恐れがある場所で使用する際はドレン抜きを設けてください。
選定手順・ポイント
選定上のポイント
1.呼び径を選定する場合、安全率をみて、計画排出量の3倍以上の容量で選定してください。
2.トラップ出口側に背圧がある場合は入口側と出口側の圧力差（差圧）で選定します。
性質性能情報・試験情報
流量線図
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
15,926円14,333円 ( 15,766円 ) | 3日目 |
23,823円21,440円 ( 23,584円 ) | 5日目 |
詳細情報
基本情報
【特長】
・100kPa以下の暖房用放熱器に使用するベローズ式放熱器トラップで、低圧力ラインの管末トラップとしても使用できます。この製品は、国土交通省および諸官庁の機械設備工事標準仕様に該当致します。
・ドレンが滞留しない構造のため、凍結を防止することができます。
・通気始めのドレンおよび空気を速やかに排出します。

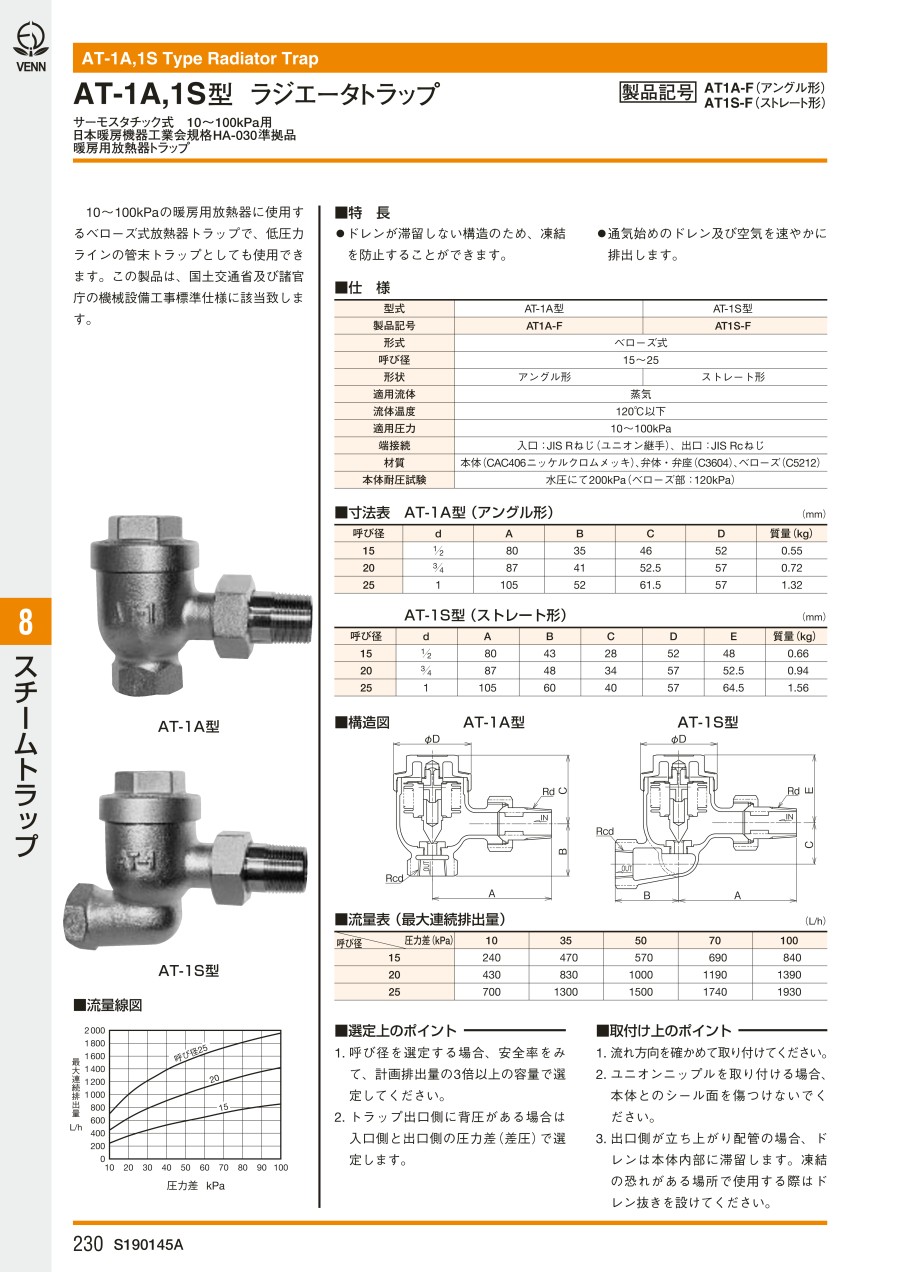

カタログ
