VD-1H型 真空調整弁
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 118,884円～122,237円特別価格
- 税込単価
- 130,772円～134,461円特別価格
【特長】・設定圧力以下の負圧になると弁が開いて大気を吸込み、配管や装置が真空に...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
外形図
注．呼び径により構造が多少異なります。
製品仕様
| 製品記号 | VD1H-F□ | VD1H-D□ |
|---|---|---|
| ※□内には設定圧力範囲の記号が入ります。 | ||
| 呼び径 | 15～50 | |
| 適用流体 | 蒸気・空気 | |
| 流体温度 | 200℃以下 | |
| 適用圧力 | 1.0MPa以下 | |
| 設定圧力範囲 | 1：-0.5～-22kPa、2：-22～-49kPa 3：-49～-76kPa、4：-76～-82kPa | |
| 端接続 | JIS Rねじ | |
| 材質 | C3604又はCAC406（メタルタッチ） | SUS（メタルタッチ） |
| 取付姿勢 | 入口側を下にした垂直取付 | |
注．流体正圧保持の用途には使用できません。
規格表
注．（ ）内寸法はVD1H-D（材質：SUS）の場合です
性能・試験情報
流量線図
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
118,884円 ( 130,772円 ) | 15日目 |
122,237円110,013円 ( 121,014円 ) | 15日目 |
122,237円110,013円 ( 121,014円 ) | 15日目 |
詳細情報
基本情報
【特長】
・設定圧力以下の負圧になると弁が開いて大気を吸込み、配管や装置が真空になることを防止します
・サイレンサを使用した蒸気配管に取り付けると、蒸気停止時の水の吸込みを防止することができます

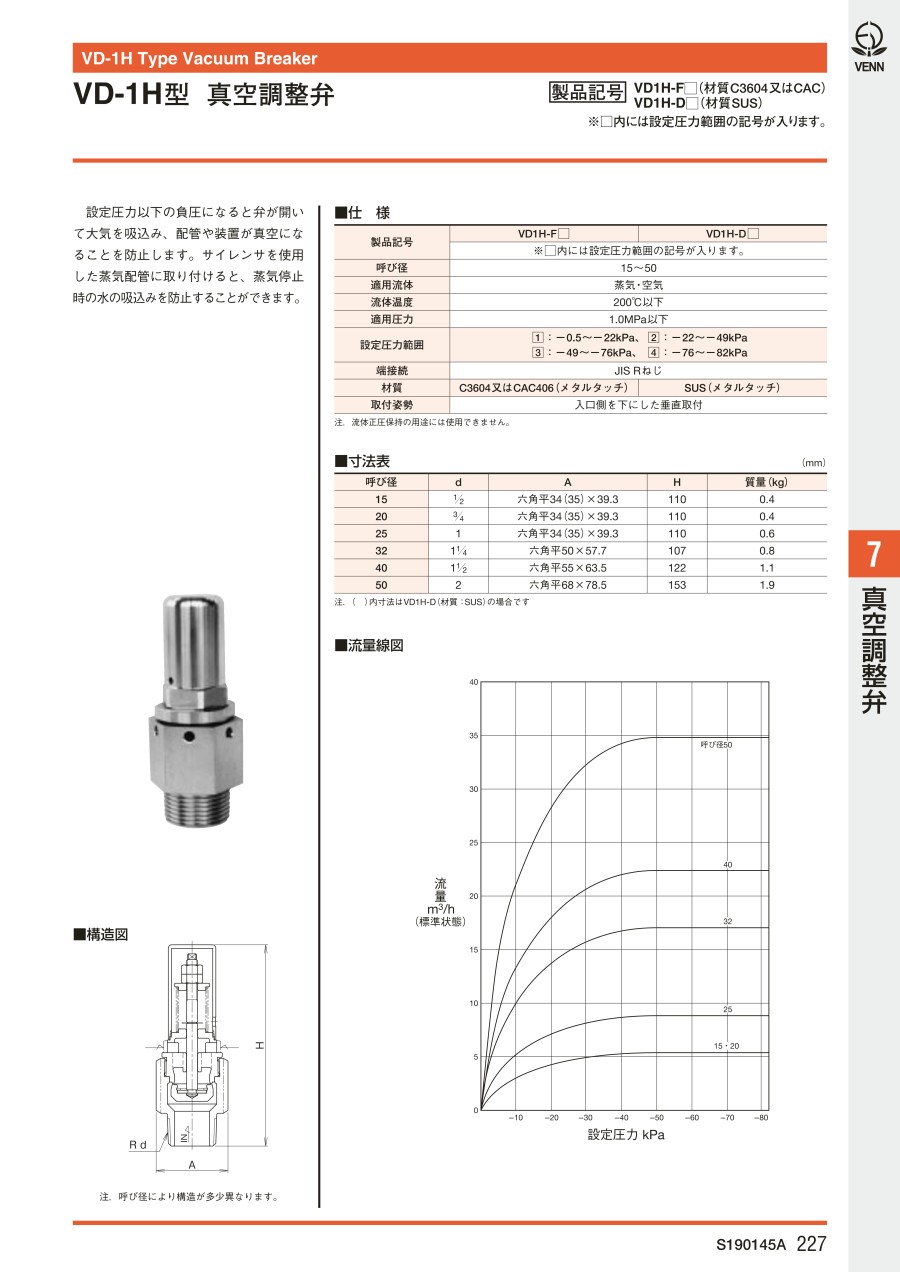

カタログ
