QH-1型 サイレンサ（F形）
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 8,279円～175,110円特別価格
- 税込単価
- 9,107円～192,621円特別価格
【特長】・水に蒸気を吹込んで温水をつくる際に、発生する騒音、振動を減少させるた...
詳細情報を確認する- 適用流体
- 蒸気
- 適用圧力
- 0.7MPa以下
- 発音限界温度
- 66℃
未確定：候補が15型番あります。
商品情報
外形図
注．呼び径、材質により構造が多少異なります。
製品仕様
| 製品記号 | QH1-F | QH1-D |
|---|---|---|
| 呼び径 | 15～80 | |
| 適用流体 | 蒸気 | |
| 適用圧力 | 0.7MPa以下 | |
| 発音限界温度 | 66℃ | |
| 端接続 | JIS Rcねじ | |
| 材質 | CAC406 | SCS13 |
規格表
使用例
配管例略図
注1．サイレンサは、壁又は底より300mm以上離して取り付けてください。
注2．サイレンサは、水没して使用してください。やむを得ない場合は、二次側配管を水没させ、サイレンサをできるだけ水面に近づけてください。
性能・試験情報
能力線図
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
33,194円29,874円 ( 32,861円 ) | 5日目 |
39,535円35,581円 ( 39,139円 ) | 5日目 |
80,753円72,677円 ( 79,945円 ) | 5日目 |
87,351円78,615円 ( 86,477円 ) | 5日目 |
104,952円94,456円 ( 103,902円 ) | 5日目 |
159,212円143,290円 ( 157,619円 ) | 5日目 |
175,110円157,599円 ( 173,359円 ) | 5日目 |
8,279円 ( 9,107円 ) | 3日目 |
9,966円 ( 10,963円 ) | 3日目 |
13,926円 ( 15,319円 ) | 3日目 |
20,397円18,357円 ( 20,193円 ) | 5日目 |
28,252円25,426円 ( 27,969円 ) | 5日目 |
47,680円42,912円 ( 47,203円 ) | 5日目 |
132,707円119,436円 ( 131,380円 ) | 5日目 |
140,845円126,760円 ( 139,436円 ) | 5日目 |

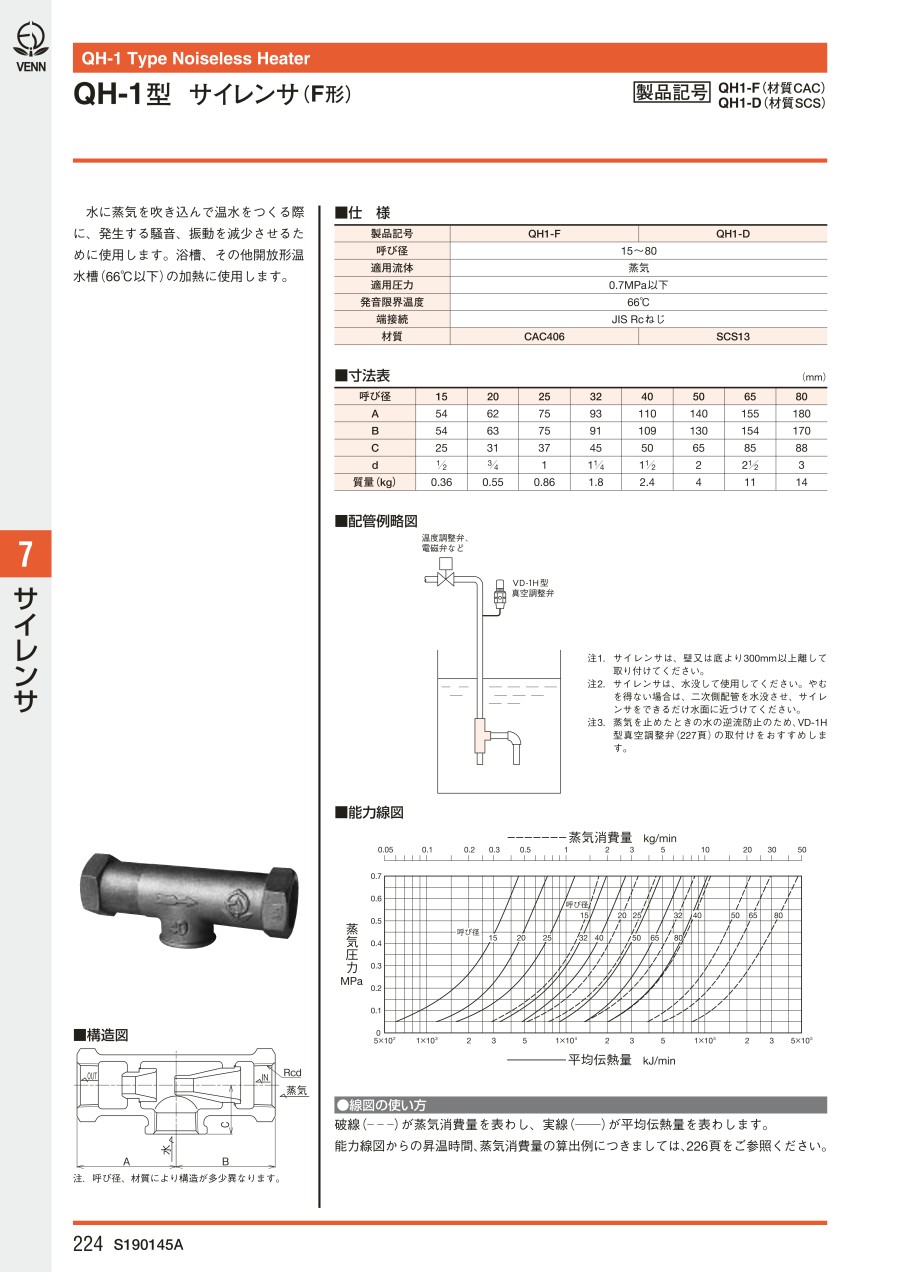

カタログ
