温度調整弁型式
~mm流体温度(℃)
~mm端接続 入口管フランジの呼び径
~mm端接続 出口管フランジの呼び径
~mm弁入口の圧力限界(MPa)
~mm- 1.0
種類
~mm調整温度区分
~mmタイプ
~mm出荷日
- すべて
- 5日以内
TD-2型シリーズ 温度調整弁
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 150,556円135,500円
- 税込単価
- 165,612円149,050円
加熱用、冷却用があります。【特長】・はん用のフランジ形温度調整弁で、温水タンク...
詳細情報を確認する- 調整弁/安全弁種類
- 温度調整弁
- 最高適用圧力区分 (MPa)
- 0.11～1
- 本体材質
- FC
- 接続種類
- 同径接続
- 端接続 入口フランジ接続種類
- JIS 10K FFフランジ
- 端接続 出口フランジ接続種類
- JIS 10K FFフランジ
TD2W-B1-32Aの仕様・寸法情報
商品情報
外形図
注．呼び径により構造が多少異なります。
TD-2A型
弁体構造
製品仕様
| 用途 | 加熱用 | 冷却用 | |||||
|---|---|---|---|---|---|---|---|
| 型式 | TD-2型 | TD-2A型 | |||||
| 呼び径 | 15～150 | 15～150 | |||||
| 適用流体 | 蒸気・温水 | 水・冷媒 | |||||
| 流体温度 | 184℃以下 | 60℃以下 | |||||
| 弁形式 | 複座 | ||||||
| 許容漏洩量 | 許容漏洩量表参照 | ||||||
| 端接続 | JIS 10K FFフランジ | ||||||
| 材質 | 本体（FC）、弁体・弁座（CAC502）、ベローズ（C5212P） | ||||||
| 弁入口の 圧力限界 | 呼び径 | 15～40 | 50～65 | 80 | 100 | 125 | 150 |
| （MPa） | 1.0 | 0.7 | 0.5 | 0.4 | 0.35 | 0.2 | |
| 本体耐圧試験 | 水圧にて1.5MPa | ||||||
| 取付姿勢 | 水平配管に正立取付 | ||||||
| 種類 | 液体用 | 気体用 | 液体用 | 気体用 | |||
| 製品記号 | TD2W-B□注1. | TD2G-B | TD2AW-B | TD2AG-B | |||
| ※□内には調整温度区分の記号が入ります。 | |||||||
| 調整温度区分 | 1：40～60℃ 2：60～80℃ 3：80～100℃ | 40～60、50～70、60～80、70～90、80～100℃ | |||||
| 適用雰囲気温度 | 設定温度-10℃以下 | ||||||
| 被加熱（冷却）流体 | 水・油・液体 | 気体 | 水・油・液体 | 気体 | |||
| リード管の長さ | 本体呼び径100以下：2m、本体呼び径125以上：4m | ||||||
| 感熱筒材質 | SUS304 | SUS304（フィン付） | SUS304 | SUS304（フィン付） | |||
| 感熱筒適用圧力 | 1.0MPa以下 | ||||||
注1．本体呼び径100以上の場合、製品記号はTD2W-Bとなります。
注2．感熱筒には、アルコール類又は特定フロンが封入されております。廃棄の際には、廃棄物処理業者に回収・処理をお願いいたします。
許容漏洩量
| 呼び径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| TD-2型 TD-2A型 | 20 | 20 | 20 | 26 | 32 | 40 | 52 | 64 | 80 | 100 | 120 |
注．テスト流体が蒸気の場合はg/min、水の場合はmL/minで表示します。
規格表
フランジ規格 JIS 10K FF
詳細情報
基本情報
加熱用、冷却用があります。
【特長】
・はん用のフランジ形温度調整弁で、温水タンク、熱交換器、重油加熱器などに使用する加熱用、水又は、冷媒を通して使用する冷却用があります
・設定温度よりも雰囲気温度が高い場合や、設定温度が40℃以下でも使用可能な低温用があります

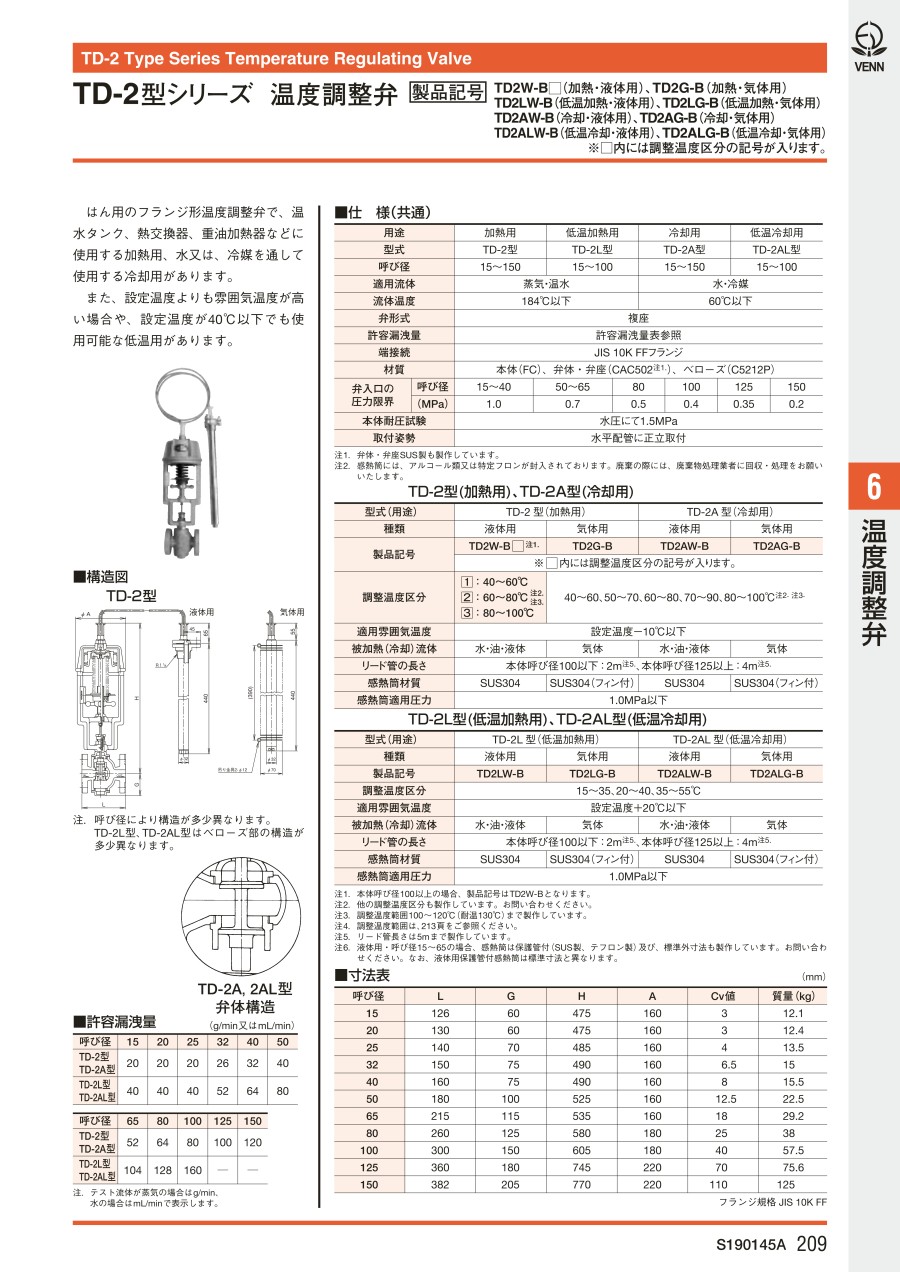

カタログ
