CS-7N型 逆止弁（水・温水用）
- 通常単価(税別)
- 23,009円～56,640円
- 税込単価
- 25,310円～62,304円
各種給水システムにおいて、断水等で給水源の圧力が低下した際の逆圧による逆流を防止し、信頼できる安全な水...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
注. 呼び径により構造が多少異なります。
製品仕様
| 種類 | 単式逆止弁（管理形） |
|---|---|
| 製品記号 | CS7N-F |
| 呼び径 | 15～50 |
| 適用流体 | 水道水・温水・非腐食性流体 |
| 流体温度 | 5～90℃（管端コア使用の場合は5～40℃） |
| 適用圧力 | 1.0MPa以下 |
| 逆流防止圧力 | （1/2×D+30mm）の水位～1.5MPa D:配管外径mm注2. |
| 弁体の作動性 | 20kPa以下 |
| 端接続 | 入口:JIS Rcねじ（ユニオン継手）注3. 出口:JIS Rcねじ注3. |
| 材質 | 本体（CAC406）、要部（CAC406C）、ディスク（FKM） |
| 本体耐圧試験 | 水圧にて1.75MPa |
| 取付姿勢 | 自由（垂直配管の場合は下から上の流れ方向に適用） |
注1. 日本水道協会規格「JWWA B129水道用逆流防止弁」に準拠しています。
注2. （1/2×D+30mm）は呼び径20の例では、D=27.2mmで計算値43.6mmとなります。
注3. ねじ部には管端コアを取り付けできます。
規格表
性能・試験情報
流量特性
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
23,009円 ( 25,310円 ) | 5日目 |
31,918円 ( 35,110円 ) | 5日目 |
40,237円 ( 44,261円 ) | 5日目 |
56,640円 ( 62,304円 ) | 5日目 |
48,662円 ( 53,528円 ) | 5日目 |
詳細情報
基本情報
各種給水システムにおいて、断水等で給水源の圧力が低下した際の逆圧による逆流を防止し、信頼できる安全な水道を守ります。日本水道協会規格「JWWA B129水道用逆流防止弁」に準拠しております。給水・温水系統への安全確保のために、ミキシングバルブ入口側に設置する逆止弁です。
【特長】
・配管から逆止弁を外すことなく、メンテナンスを容易に行うことができます。
・点検孔を設けたことにより、機能チェックが容易に行えます。
・低圧力損失です。
・90℃までの温水に使用できます。
・錆びない構成材料ですので、端接続部に管端コアを使用する事で、赤水を防止できます。

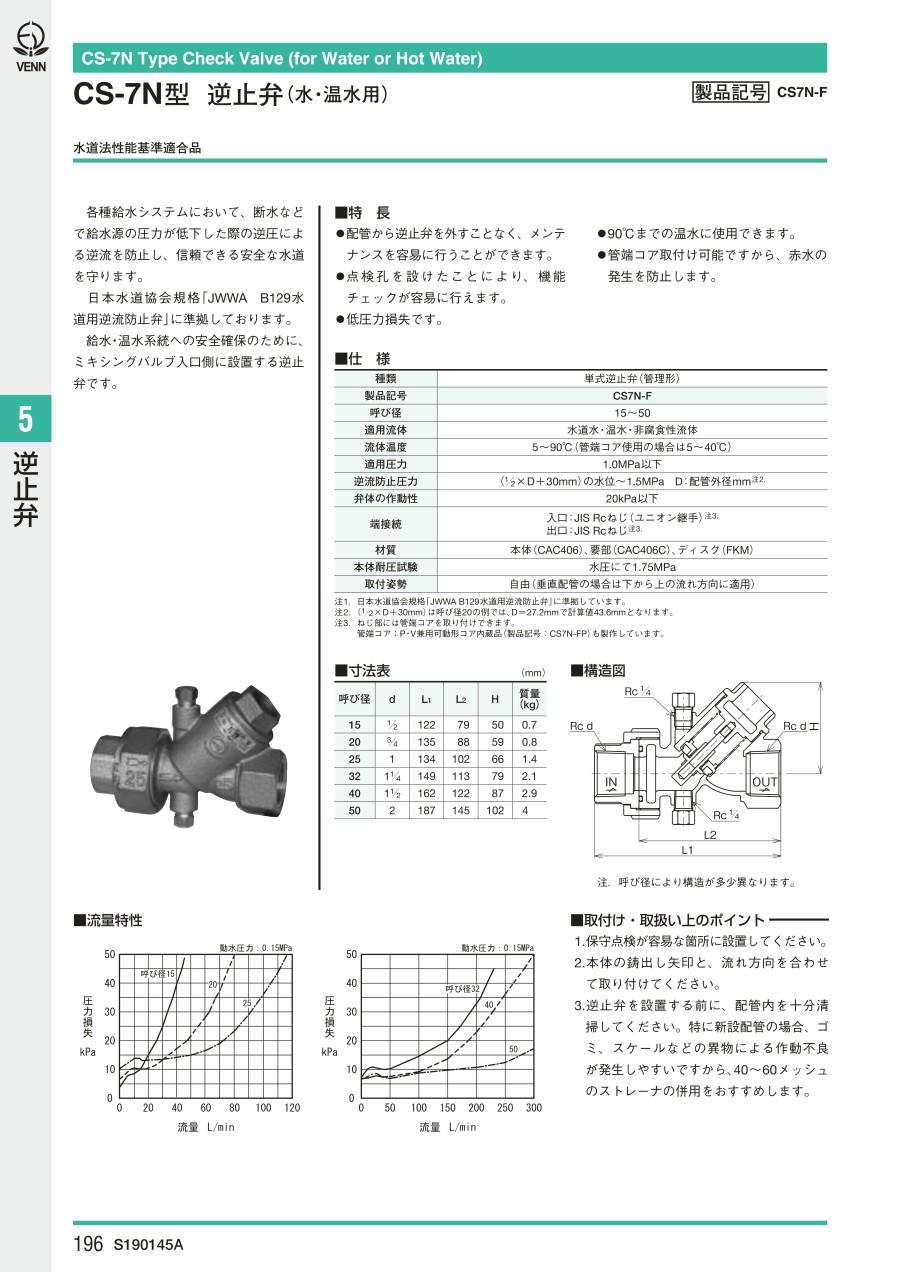

カタログ
