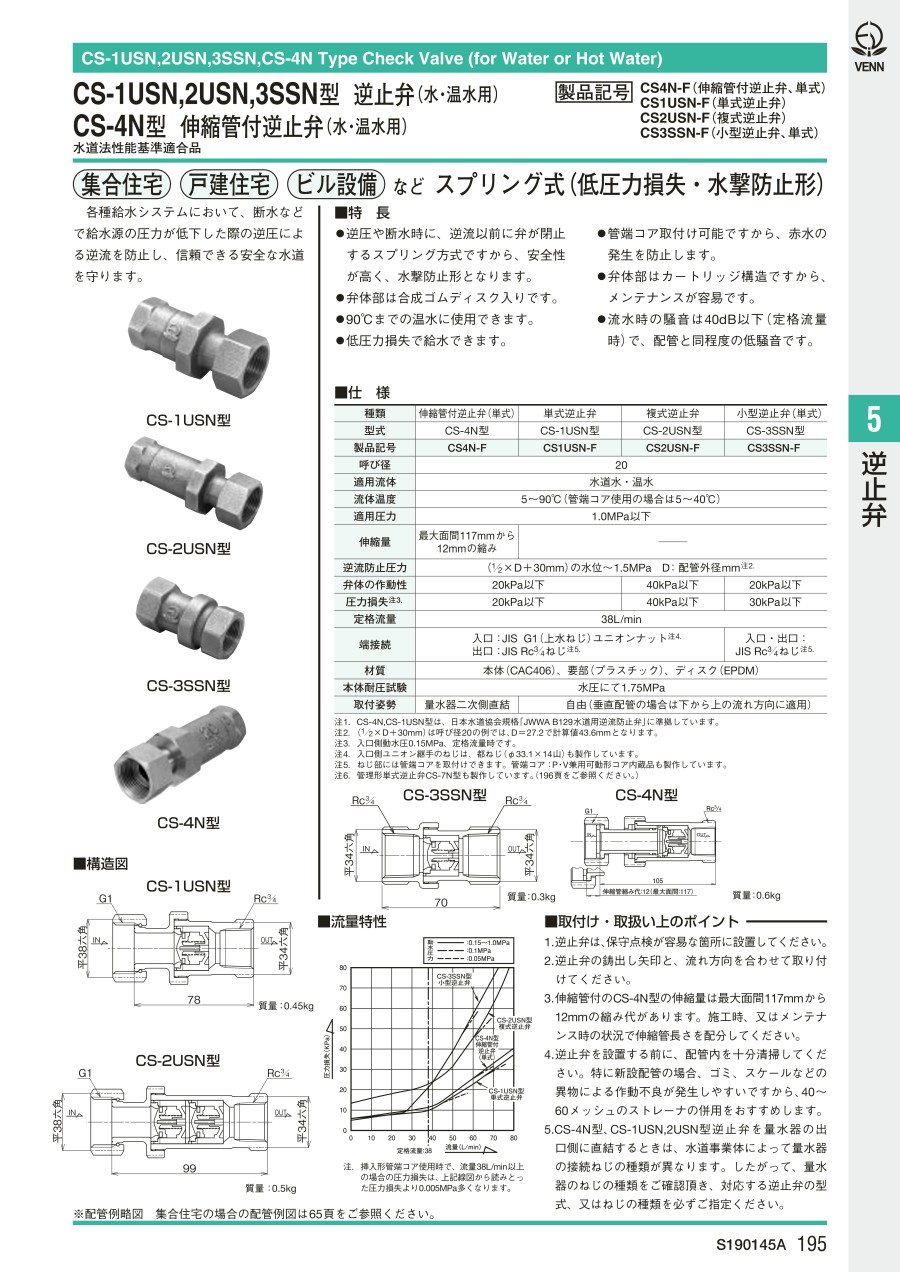

CS-3SSN型 逆止弁（水・温水用）

製品仕様

注1. CS-4N,CS-1USN型は、日本水道協会規格｢JWWA B129水道用逆流防止弁｣に準拠しています。
注2. （1/2×D+30mm）は呼び径20の例では、D=27.2で計算値43.6mmとなります。
注3. 入口側動水圧0.15MPa、定格流量時です。

構造図

質量:0.3kg

使用例

取付け・取扱い上のポイント

1.逆止弁は、保守点検が容易な箇所に設置してください。
2.逆止弁の鋳出し矢印と、流れ方向を合わせて取り付けてください。
3.伸縮管付のCS-4N型の伸縮量は最大面間117mmから12mmの縮み代があります。施工時、又はメンテナンス時の状況で伸縮管長さを配分してください。
4.逆止弁を設置する前に、配管内を十分清掃してください。特に新設配管の場合、ゴミ、スケールなどの異物による作動不良が発生しやすいですから、
  40～60メッシュのストレーナの併用をおすすめします。
5.CS-4N型、CS-1USN,2USN型逆止弁を量水器の出口側に直結するときは、水道事業体によって量水器の接続ねじの種類が異なります。したがって、
  量水器のねじの種類をご確認頂き、対応する逆止弁の型式、又はねじの種類を必ずご指定ください。

性質性能情報・試験情報

流量特性

注.挿入形管端コア使用時で、流量38L/min以上の場合の圧力損失は、上記線図から読みとった圧力損失より0.005MPa多くなります。
