定水位弁（FVバルブ） VD-2N型 バキュームブレーカ（定水位弁出口側専用）
- 通常単価(税別)
- 9,387円～12,631円
- 税込単価
- 10,326円～13,894円
【特長】・定水位弁の出口側配管が長い場合や、立ち上り配管の場合は不安定な作動を...
詳細情報を確認する- バルブ関連部品種類
- バキュームブレーカー
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 製品記号 | VD2N-F |
|---|---|
| 呼び径 | 15～25 |
| 適用流体 | 水道水・工業用水 |
| 流体温度 | 5～60℃ |
| 適用圧力 | 0.75MPa以下 |
| 開作動性 | 98.3kPa・A（-3.0kPa）以下 |
| 閉作動性 | 111.3kPa・A（10kPa）以上 |
| 材質 | 本体（CAC406C又はC3604B）、ディスク（NBR） ボール（ポリエチレン）、ストレーナ（SUS304） |
規格表
技術情報・設計アイデア
流量表（空気）
（kg/h）
| 呼び径 | -0.003MPa | -0.006MPa | -0.01MPa |
|---|---|---|---|
| 15 | 0.94 | 1.30 | 1.65 |
| 20 | 1.40 | 1.95 | 2.50 |
| 25 | 1.95 | 2.70 | 3.40 |
詳細情報
基本情報
【特長】
・定水位弁の出口側配管が長い場合や、立ち上り配管の場合は不安定な作動をすることがあります。
・この様な場合は、定水位弁出口直後の配管にバキュームブレーカを設置してください。
・水道法性能基準適合品です。

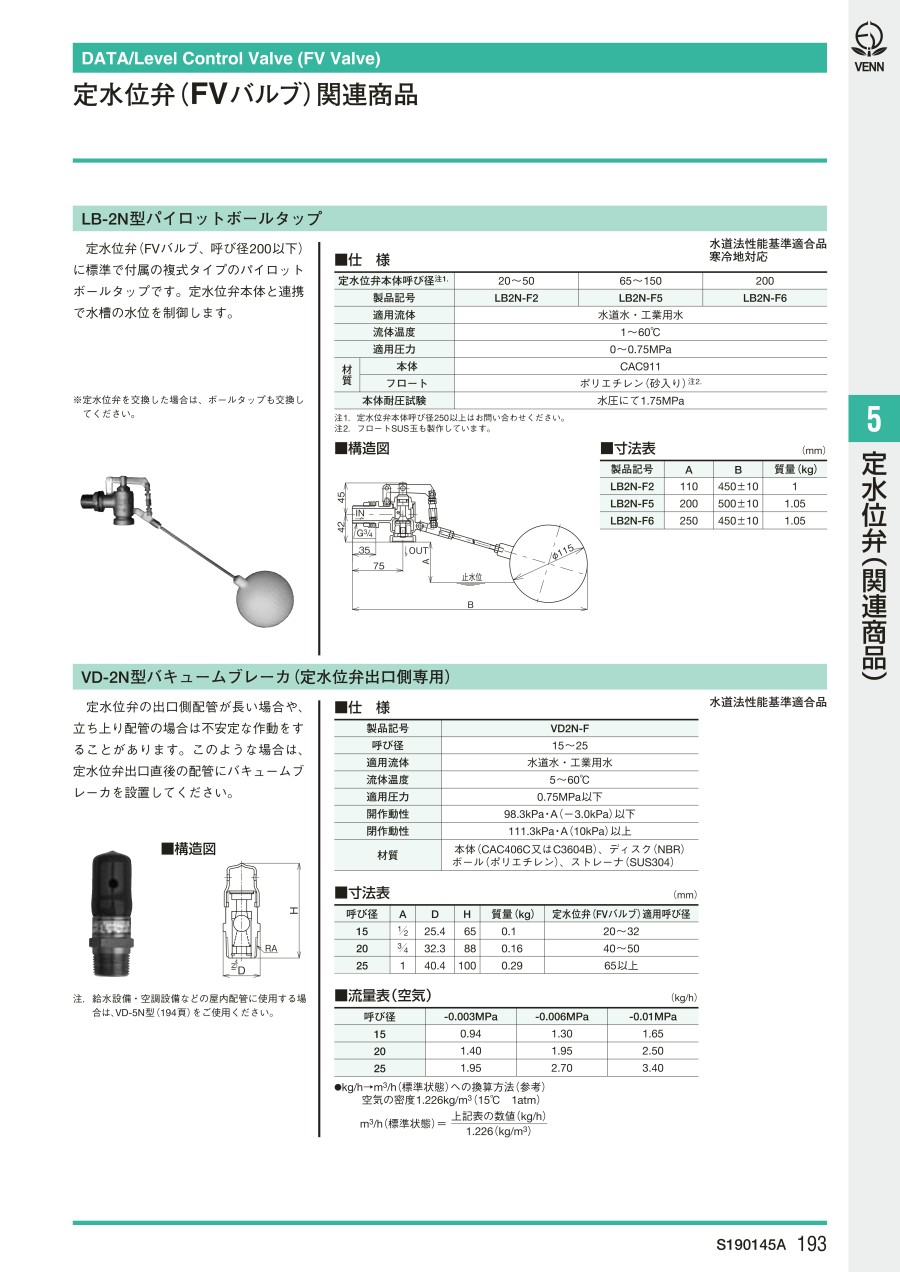

カタログ
