LP-8N型定水位弁（水用、一般用）

カタログ |

通常単価(税別): 43,048円～220,709円

税込単価: 47,353円～242,780円

通常出荷日：5日目

一般用の受水槽用定水位弁で、赤水を防止するため、本体青銅＋管端コア組込可能な構造の他、各種調整機構を無...

詳細を確認

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

ベン

LP-8HN型定水位弁（水用、一般用調整機構付）

通常価格(税別)： 50,222円 (税込価格：55,244円)

通常出荷日：5 日目～

よく一緒に見られています

ベン

LP-8AN型定水位弁（水用、アングル形）

通常価格(税別)： 51,702円 (税込価格：56,872円)

通常出荷日：5 日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

呼び径25～50

呼び径65～100

製品仕様

型番	LP8N-F	LP8N-B
呼び径	25～50	65～100
適用流体	水道水・工業用水
流体温度	5～60℃（管端コア使用の場合は5～40℃）
適用圧力	0.03～0.75MPa	0.035～0.75MPa
弁前後の最小差圧	0.03MPa	0.035MPa
端接続	JIS Rcねじ	JIS 10K FFフランジ
材質	本体（CAC406）要部（C3604・NBR）	本体（FC）要部（C3604・NBR）
塗装	-	本体内面水道用液状エポキシ樹脂
本体耐圧試験	水圧にて1.75MPa
取付姿勢	水平配管に正立取付
付属品	呼び径20ボールタップ（ポリ玉砂入り）呼び径20オス・メスブッシング	呼び径20ボールタップ（ポリ玉砂入り）

※本体のパイロット側配管に管端コアを使用する場合は、付属のオス・メスブッシングをご使用ください。

規格表

単位：mm

呼び径	d	L	G	H	H₁	A	Cv値	質量（kg）
25	1	120	21	77	84	15	8	1.5
32	1 1/4	135	25	82	89	10	11	2.1
40	1 1/2	145	29	89	96	9	16	2.7
50	2	170	36	97	104	3	22	3.9
65	-	270	70	123	130	26	60	21
80	-	270 （274）	75	123	130	26	70	21 （24）
100	-	290 （292）	84	135	142	39	100	29 （32）

注. （）内は水道用仕切弁規格の寸法です。

型番リスト

表示件数

型番

本体材質

端接続入口ねじ接続種類

端接続入口フランジ接続種類

端接続入口配管ねじの呼び径

端接続入口管フランジの呼び径

端接続出口ねじ接続種類

端接続出口フランジ接続種類

端接続出口配管ねじの呼び径

端接続出口管フランジの呼び径

適用圧力詳細

(MPa)

最小発注数量

[鋳鉄] FC	-	[JIS 10Kフランジ] JIS 10K FFフランジ	-	2 1/2B(65A)	-	[JIS 10Kフランジ] JIS 10K FFフランジ	-	2 1/2B(65A)	0.035～0.75	1個
[鋳鉄] FC	-	[JIS 10Kフランジ] JIS 10K FFフランジ	-	3B(80A)	-	[JIS 10Kフランジ] JIS 10K FFフランジ	-	3B(80A)	0.035～0.75	1個
[鋳鉄] FC	-	[JIS 10Kフランジ] JIS 10K FFフランジ	-	4B(100A)	-	[JIS 10Kフランジ] JIS 10K FFフランジ	-	4B(100A)	0.035～0.75	1個
[青銅] CAC406	JIS Rcねじ	-	1B(25A)	-	JIS Rcねじ	-	1B(25A)	-	0.03～0.75	1個
[青銅] CAC406	JIS Rcねじ	-	1 1/4B(32A)	-	JIS Rcねじ	-	1 1/4B(32A)	-	0.03～0.75	1個
[青銅] CAC406	JIS Rcねじ	-	1 1/2B(40A)	-	JIS Rcねじ	-	1 1/2B(40A)	-	0.03～0.75	1個

通常単価(税別) (税込単価)	通常出荷日

123,463円 ( 135,809円 )	5日目
147,404円 ( 162,144円 )	5日目
220,709円 ( 242,780円 )	5日目
43,048円 ( 47,353円 )	5日目
57,393円 ( 63,132円 )	5日目
62,506円 ( 68,757円 )	5日目

詳細情報

基本情報

基本情報

一般用の受水槽用定水位弁で、赤水を防止するため、本体青銅＋管端コア組込可能な構造の他、各種調整機構を無くす事によりシンプル化、コンパクト化を図っています。

【特長】
・赤水対策：ねじ込形＝本体青銅製＋管端コア組込可能。
・パイロット配管への通路をバイパス流路としていますので、波浪によるボールタップの断続給水の影響がなく、静かで安定した給水をします。
・シンプル、コンパクトですから取扱いが容易です。
・凍結防止のFVジャケットが用意されています。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

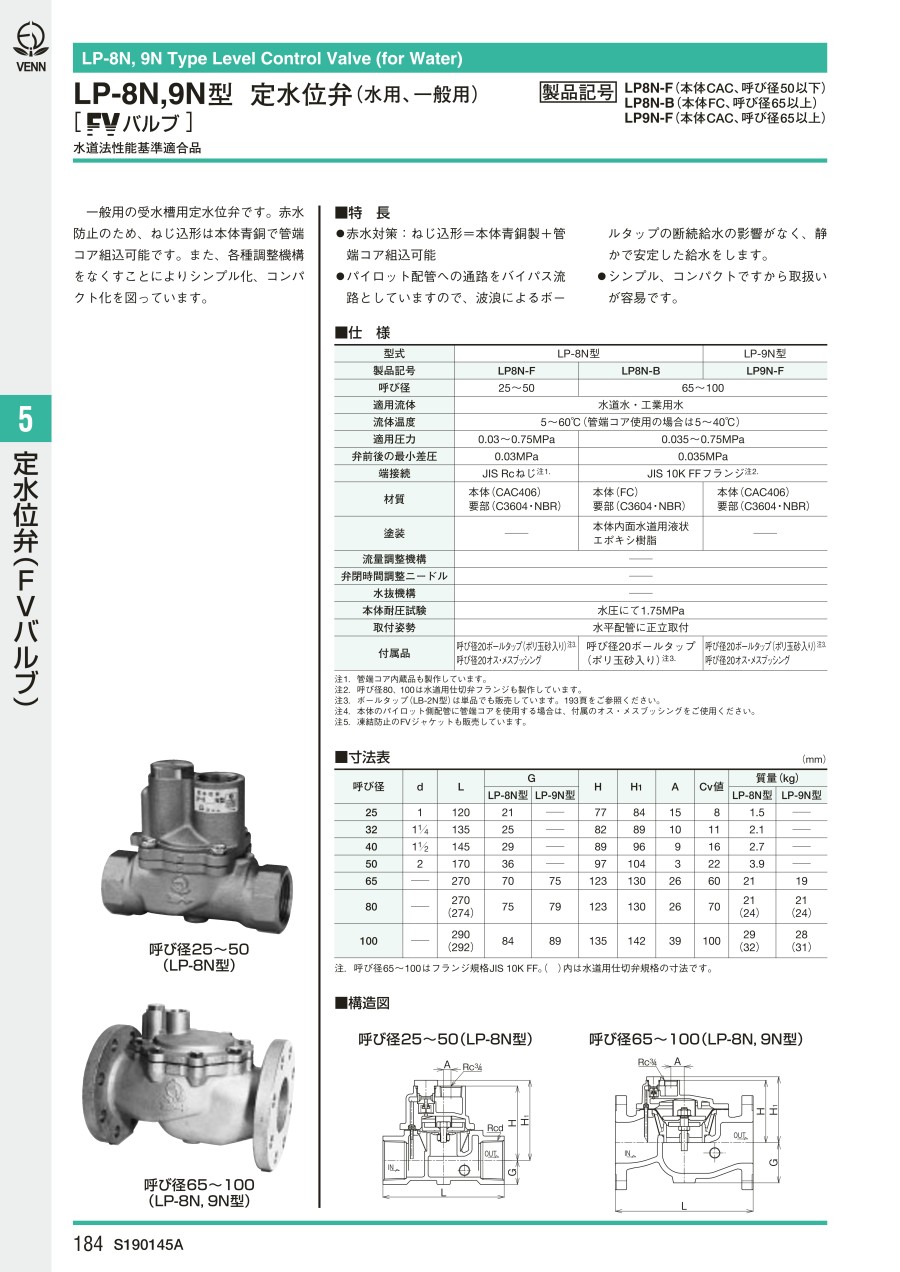

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
