RD-20，20N型シリーズ減圧弁（水・液体、空気・気体用）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 87,224円～102,491円

税込単価: 95,946円～112,740円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

RD-44N型戸別給水用減圧弁（水・温水用）弁慶

通常価格(税別)： 16,561円 (税込価格：18,217円)

通常出荷日：2 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

RD-31N，32N型減圧弁平静

通常価格(税別)： 52,493円 (税込価格：57,742円)

通常出荷日：3 日目～

【特長】・液体・気体共用、小型のステンレス製減圧弁で、特に錆を嫌う所、青銅が使...

詳細情報を確認する

調整弁/安全弁種類
減圧弁
適用流体
水 / 空気
減圧弁形式
直動式ダイヤフラム
最高適用圧力区分 (MPa)
1.01～2
本体材質
SCS
接続種類
同径接続
端接続入口ねじ接続種類
JIS Rcねじ
端接続出口ねじ接続種類
JIS Rcねじ
一次側適用圧力 (MPa)
2.0以下

未確定：候補が18型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型式	RD-20型 L/M/H	RD-20N型 L/M/H
製品記号	RD20-D□	RD20N-D□
製品記号	※□内には二次側圧力調整範囲の記号が入ります。
呼び径	15～25
適用流体	水・液体・空気・気体（材料を腐食しないもの）
流体温度	5～60℃
流体粘度	液体：800cSt以下
一次側適用圧力	2.0MPa以下
二次側調整圧力範囲	L：0.02～0.12MPa、M：0.1～0.3MPa、H：0.25～0.5MPa
弁前後の最小差圧	0.05MPa
最大減圧比	水・液体10：1 空気・気体20：1
許容漏洩量	なし（圧力計目視）
端接続	JIS Rcねじ
材質	本体（SCS）、ダイヤフラム・ディスク（NBR）
本体耐圧試験	水圧にて3.0MPa
取付姿勢	水平・垂直自由

性能・試験情報

圧力特性線図

流量が0で一次側圧力1.0MPaの時、二次側圧力を0.2MPaに設定後、定格流量の10%位の流量を流しながら、一次側圧力を1.0～0.25～2.0～1.0MPaに変化させた時の二次側圧力の変動を示します。二次側圧力の変動幅＝設定圧力×10%以内（最小値0.02MPa）

流量特性線図

水用

空気用

型番リスト

表示件数

型番

端接続入口配管ねじの呼び径

端接続出口配管ねじの呼び径

二次側調整圧力範囲

(MPa)

仕様

最小発注数量

1/2B(15A)	1/2B(15A)	0.25～0.5	汎用品､ねじ込	1個
3/4B(20A)	3/4B(20A)	0.25～0.5	汎用品､ねじ込	1個
1B(25A)	1B(25A)	0.25～0.5	汎用品､ねじ込	1個
1/2B(15A)	1/2B(15A)	0.02～0.12	汎用品､ねじ込	1個
3/4B(20A)	3/4B(20A)	0.02～0.12	汎用品､ねじ込	1個
1B(25A)	1B(25A)	0.02～0.12	汎用品､ねじ込	1個
1/2B(15A)	1/2B(15A)	0.1～0.3	汎用品､ねじ込	1個
3/4B(20A)	3/4B(20A)	0.1～0.3	汎用品､ねじ込	1個
1B(25A)	1B(25A)	0.1～0.3	汎用品､ねじ込	1個
1/2B(15A)	1/2B(15A)	0.25～0.5	水道法性能基準適合品､ねじ込	1個
3/4B(20A)	3/4B(20A)	0.25～0.5	水道法性能基準適合品､ねじ込	1個
1B(25A)	1B(25A)	0.25～0.5	水道法性能基準適合品､ねじ込	1個
1/2B(15A)	1/2B(15A)	0.02～0.12	水道法性能基準適合品､ねじ込	1個
3/4B(20A)	3/4B(20A)	0.02～0.12	水道法性能基準適合品､ねじ込	1個
1B(25A)	1B(25A)	0.02～0.12	水道法性能基準適合品､ねじ込	1個
1/2B(15A)	1/2B(15A)	0.1～0.3	水道法性能基準適合品､ねじ込	1個
3/4B(20A)	3/4B(20A)	0.1～0.3	水道法性能基準適合品､ねじ込	1個
1B(25A)	1B(25A)	0.1～0.3	水道法性能基準適合品､ねじ込	1個

通常単価(税別) (税込単価)	通常出荷日

96,916円 ( 106,608円 )	5日目
96,916円 ( 106,608円 )	5日目
87,224円 ( 95,946円 )	5日目
87,224円 ( 95,946円 )	5日目
96,001円 ( 105,601円 )	5日目
87,224円 ( 95,946円 )	5日目
96,001円 ( 105,601円 )	5日目
96,001円 ( 105,601円 )	5日目
87,224円 ( 95,946円 )	5日目
102,491円 ( 112,740円 )	5日目
91,634円 ( 100,797円 )	5日目
101,815円 ( 111,997円 )	5日目
101,815円 ( 111,997円 )	5日目
92,689円 ( 101,958円 )	5日目
92,689円 ( 101,958円 )	5日目
92,242円 ( 101,466円 )	5日目
101,815円 ( 111,997円 )	5日目
92,689円 ( 101,958円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・液体・気体共用、小型のステンレス製減圧弁で、特に錆を嫌う所、青銅が使用できない所に使用します。また、ステンレス鋼配管の戸別給水用としても使用します。
・接液部及びバネケースには、ステンレス鋼と合成ゴムを使用していますので、耐食性が優れています。
・流路検討、角バネの採用等で、大幅に小型・軽量化されています。
・取付姿勢自由です。
・メンテナンスが容易です。
・液体・気体共用で、一次側圧力2.0MPaで使用できます。

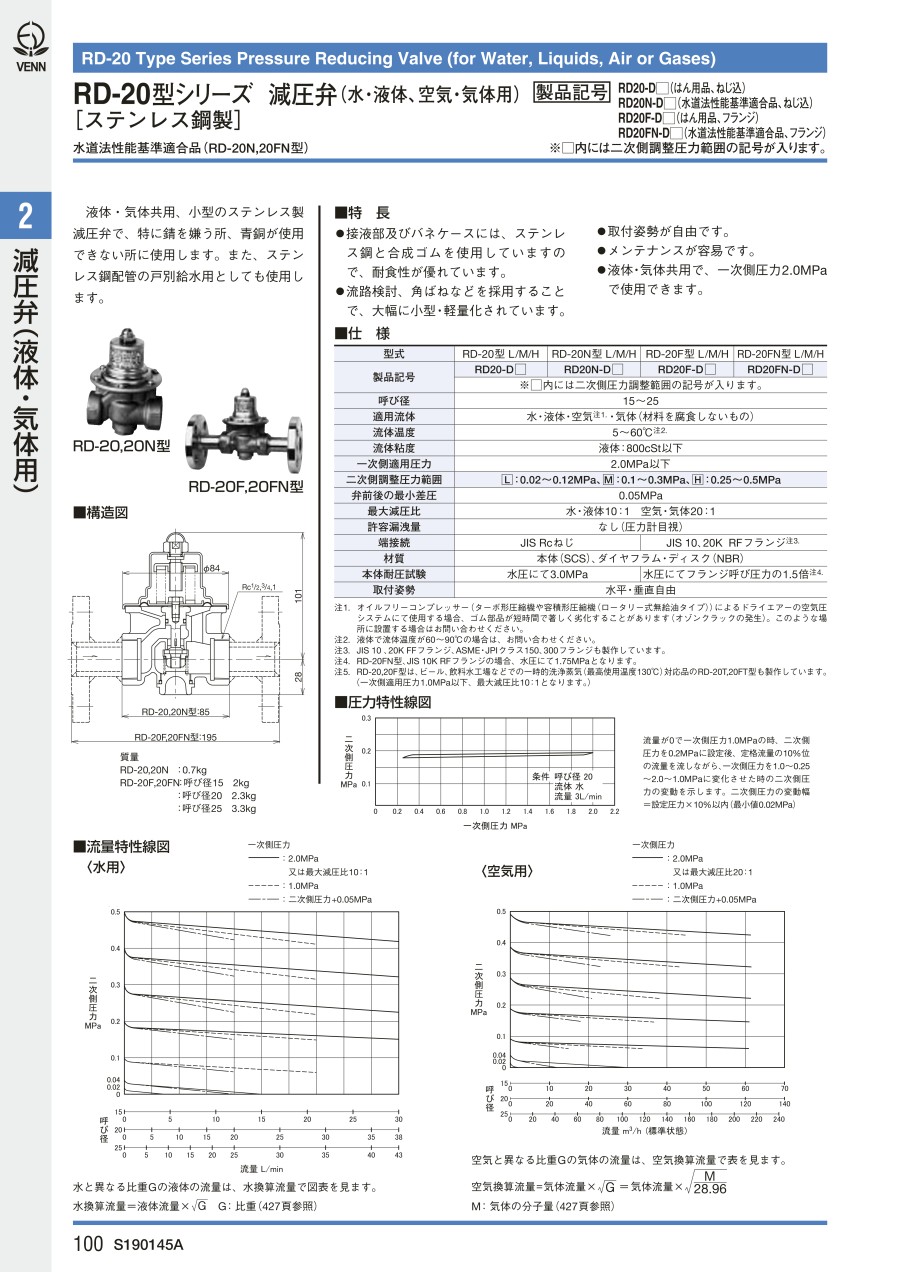

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
