RD-14型シリーズ減圧弁（水・温水・空気・油用）

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 80,815円～801,490円特別価格

税込単価: 88,897円～881,639円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

RD-31N，32N型減圧弁平静

通常価格(税別)： 52,493円 (税込価格：57,742円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

MD-14型シリーズ一次圧力調整弁（液体・空気用）

通常価格(税別)： 144,010円 (税込価格：158,411円)

通常出荷日：5 日目

圧力変動巾が小さく、小流量から大流量まで使用できる水・液体・空気用の直動式減圧...

詳細情報を確認する

調整弁/安全弁種類
減圧弁
減圧弁形式
直動式ダイヤフラム
最高適用圧力区分 (MPa)
0.11～1
本体材質
FC
接続種類
同径接続
端接続入口フランジ接続種類
JIS 10K RFフランジ
端接続出口フランジ接続種類
JIS 10K RFフランジ
一次側適用圧力 (MPa)
1.0以下

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が52型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

呼び径15～80

呼び径100～150
注．呼び径により構造が多少異なります。

製品仕様

種類	はん用品	温水・油用	ナイロンコーティング
型式	RD-14W型	RD-14H型	RD-14CN型
製品記号	RD14W-B□	RD14H-B□	RD14CN-B□
製品記号	※□内には二次側調整圧力範囲の記号が入ります。
呼び径	15～150
適用流体	水・温水・空気	温水・油（材料を腐食しないもの）	水・温水
流体温度	5～60℃	5～90℃	5～60℃
流体粘度	-	800cSt以下	-
一次側適用圧力	1.0MPa以下
二次側調整圧力範囲	呼び径80以下 L：0.05～0.35MPa、M（RD-14CN型はH）：0.3～0.7MPa 呼び径100以上 L：0.05～0.35MPa、M（RD-14CN型はH）：0.3～0.5MPa
最大減圧比	10：1
弁前後の最小差圧	0.05MPa
最小調整可能流量	水：2～5L/min 空気：5～10m³/h（標準状態）	2～5L/min
許容漏洩量	なし（圧力計目視）
端接続	JIS 10K RFフランジ
材質	本体（FC）、要部（CAC406、SUS）、ダイヤフラム・ディスク（NBR）
塗装又はコーティング塗膜	内面：水道用液状エポキシ樹脂外面：メタリックブルー	内面：防錆油外面：メタリックブルー、キャップ：赤	内外面共ナイロン11 0.3mm以上（白色）
本体耐圧試験	水圧にて1.75MPa
取付姿勢	水平・垂直自由

規格表

フランジ規格 JIS 10K RF

使用例

配管例略図

液体用配管例

空気用配管例

注．網目：国土交通省仕様は、水用40メッシュ以上。（気体用は80メッシュを推奨します。）

選定サポート情報

選定サポート情報

性能・試験情報

流量特性

圧力特性

テスト流体：水・空気
一次側圧力0.15MPaの時、二次側圧力を0.1MPaに設定後、一次側圧力を0.15～1.0～0.15MPaに変化させた時の二次側圧力の変動を示します。

型番リスト

表示件数

型番

適用流体

流体温度

(℃)

端接続入口管フランジの呼び径

端接続出口管フランジの呼び径

二次側調整圧力範囲

(MPa)

種類

最小発注数量

水	5～60	1/2B(15A)	1/2B(15A)	0.3～0.7	ナイロンコーティング	1個
水	5～60	3/4B(20A)	3/4B(20A)	0.3～0.7	ナイロンコーティング	1個
水	5～60	1B(25A)	1B(25A)	0.3～0.7	ナイロンコーティング	1個
水	5～60	1 1/4B(32A)	1 1/4B(32A)	0.3～0.7	ナイロンコーティング	1個
水	5～60	1 1/2B(40A)	1 1/2B(40A)	0.3～0.7	ナイロンコーティング	1個
水	5～60	2B(50A)	2B(50A)	0.3～0.7	ナイロンコーティング	1個
水	5～60	2 1/2B(65A)	2 1/2B(65A)	0.3～0.7	ナイロンコーティング	1個
水	5～60	3B(80A)	3B(80A)	0.3～0.7	ナイロンコーティング	1個
水	5～60	4B(100A)	4B(100A)	0.3～0.5	ナイロンコーティング	1個
水 / 油	5～90	1/2B(15A)	1/2B(15A)	0.05～0.35	温水・油用	1個
水 / 油	5～90	3/4B(20A)	3/4B(20A)	0.05～0.35	温水・油用	1個
水 / 油	5～90	1B(25A)	1B(25A)	0.05～0.35	温水・油用	1個
水 / 油	5～90	1 1/2B(40A)	1 1/2B(40A)	0.05～0.35	温水・油用	1個
水 / 油	5～90	2B(50A)	2B(50A)	0.05～0.35	温水・油用	1個
水 / 油	5～90	2 1/2B(65A)	2 1/2B(65A)	0.05～0.35	温水・油用	1個
水 / 油	5～90	3B(80A)	3B(80A)	0.05～0.35	温水・油用	1個
水 / 油	5～90	4B(100A)	4B(100A)	0.05～0.35	温水・油用	1個
水 / 油	5～90	5B(125A)	5B(125A)	0.05～0.35	温水・油用	1個
水 / 油	5～90	6B(150A)	6B(150A)	0.05～0.35	温水・油用	1個
水 / 油	5～90	1/2B(15A)	1/2B(15A)	0.3～0.7	温水・油用	1個
水 / 油	5～90	3/4B(20A)	3/4B(20A)	0.3～0.7	温水・油用	1個
水 / 油	5～90	1B(25A)	1B(25A)	0.3～0.7	温水・油用	1個
水 / 油	5～90	1 1/4B(32A)	1 1/4B(32A)	0.3～0.7	温水・油用	1個
水 / 油	5～90	1 1/2B(40A)	1 1/2B(40A)	0.3～0.7	温水・油用	1個
水 / 油	5～90	2B(50A)	2B(50A)	0.3～0.7	温水・油用	1個
水 / 油	5～90	2 1/2B(65A)	2 1/2B(65A)	0.3～0.7	温水・油用	1個
水 / 油	5～90	3B(80A)	3B(80A)	0.3～0.7	温水・油用	1個
水 / 油	5～90	4B(100A)	4B(100A)	0.3～0.5	温水・油用	1個
水 / 油	5～90	5B(125A)	5B(125A)	0.3～0.5	温水・油用	1個
水 / 油	5～90	6B(150A)	6B(150A)	0.3～0.5	温水・油用	1個
水 / 空気	5～60	1/2B(15A)	1/2B(15A)	0.05～0.35	汎用品	1個
水 / 空気	5～60	3/4B(20A)	3/4B(20A)	0.05～0.35	汎用品	1個
水 / 空気	5～60	1B(25A)	1B(25A)	0.05～0.35	汎用品	1個
水 / 空気	5～60	1 1/4B(32A)	1 1/4B(32A)	0.05～0.35	汎用品	1個
水 / 空気	5～60	1 1/2B(40A)	1 1/2B(40A)	0.05～0.35	汎用品	1個
水 / 空気	5～60	2B(50A)	2B(50A)	0.05～0.35	汎用品	1個
水 / 空気	5～60	2 1/2B(65A)	2 1/2B(65A)	0.05～0.35	汎用品	1個
水 / 空気	5～60	3B(80A)	3B(80A)	0.05～0.35	汎用品	1個
水 / 空気	5～60	4B(100A)	4B(100A)	0.05～0.35	汎用品	1個
水 / 空気	5～60	5B(125A)	5B(125A)	0.05～0.35	汎用品	1個
水 / 空気	5～60	6B(150A)	6B(150A)	0.05～0.35	汎用品	1個
水 / 空気	5～60	1/2B(15A)	1/2B(15A)	0.3～0.7	汎用品	1個
水 / 空気	5～60	3/4B(20A)	3/4B(20A)	0.3～0.7	汎用品	1個
水 / 空気	5～60	1B(25A)	1B(25A)	0.3～0.7	汎用品	1個
水 / 空気	5～60	1 1/4B(32A)	1 1/4B(32A)	0.3～0.7	汎用品	1個
水 / 空気	5～60	1 1/2B(40A)	1 1/2B(40A)	0.3～0.7	汎用品	1個
水 / 空気	5～60	2B(50A)	2B(50A)	0.3～0.7	汎用品	1個
水 / 空気	5～60	2 1/2B(65A)	2 1/2B(65A)	0.3～0.7	汎用品	1個
水 / 空気	5～60	3B(80A)	3B(80A)	0.3～0.7	汎用品	1個
水 / 空気	5～60	4B(100A)	4B(100A)	0.3～0.5	汎用品	1個
水 / 空気	5～60	5B(125A)	5B(125A)	0.3～0.5	汎用品	1個
水 / 空気	5～60	6B(150A)	6B(150A)	0.3～0.5	汎用品	1個

通常単価(税別) (税込単価)	通常出荷日

137,790円124,011円 ( 136,412円 )	5日目
137,790円124,011円 ( 136,412円 )	5日目
141,110円126,999円 ( 139,699円 )	5日目
172,692円155,422円 ( 170,964円 )	5日目
182,050円163,845円 ( 180,230円 )	5日目
197,851円178,065円 ( 195,872円 )	5日目
292,272円263,044円 ( 289,348円 )	5日目
346,623円311,960円 ( 343,156円 )	5日目
488,351円439,515円 ( 483,467円 )	5日目
80,815円72,733円 ( 80,006円 )	5日目
80,815円 ( 88,897円 )	5日目
82,694円74,424円 ( 81,866円 )	5日目
108,833円97,949円 ( 107,744円 )	5日目
117,510円105,759円 ( 116,335円 )	19日目
170,810円153,729円 ( 169,102円 )	19日目
199,986円179,987円 ( 197,986円 )	5日目
297,669円267,902円 ( 294,692円 )	5日目
598,068円538,261円 ( 592,087円 )	5日目
801,490円721,341円 ( 793,475円 )	5日目
80,815円72,733円 ( 80,006円 )	5日目
80,815円72,733円 ( 80,006円 )	5日目
82,694円74,424円 ( 81,866円 )	5日目
104,952円94,456円 ( 103,902円 )	5日目
108,833円97,949円 ( 107,744円 )	5日目
117,510円105,759円 ( 116,335円 )	5日目
170,810円153,729円 ( 169,102円 )	5日目
199,986円 ( 219,985円 )	5日目
297,669円267,902円 ( 294,692円 )	5日目
598,068円538,261円 ( 592,087円 )	5日目
801,490円721,341円 ( 793,475円 )	5日目
80,815円 ( 88,897円 )	5日目
80,815円72,733円 ( 80,006円 )	5日目
81,852円73,666円 ( 81,033円 )	5日目
108,424円 ( 119,266円 )	3日目
112,136円 ( 123,350円 )	3日目
121,299円 ( 133,429円 )	3日目
175,640円 ( 193,204円 )	2日目
199,986円179,987円 ( 197,986円 )	5日目
297,669円267,902円 ( 294,692円 )	5日目
598,068円538,261円 ( 592,087円 )	5日目
801,490円721,341円 ( 793,475円 )	5日目
80,815円72,733円 ( 80,006円 )	5日目
80,815円72,733円 ( 80,006円 )	5日目
82,694円74,424円 ( 81,866円 )	5日目
104,952円94,456円 ( 103,902円 )	5日目
108,833円97,949円 ( 107,744円 )	5日目
117,510円105,759円 ( 116,335円 )	5日目
170,810円153,729円 ( 169,102円 )	5日目
199,986円179,987円 ( 197,986円 )	5日目
297,669円267,902円 ( 294,692円 )	5日目
598,068円538,261円 ( 592,087円 )	5日目
801,490円721,341円 ( 793,475円 )	5日目

詳細情報

基本情報

基本情報

圧力変動巾が小さく、小流量から大流量まで使用できる水・液体・空気用の直動式減圧弁です。

【特長】
・建築設備においては、中・高層ビルの高架水槽より各階への給水圧力制御、あるいは高架水槽方式によらないポンプ直結による給水圧力制御、その他ボイラ給水等に使用され、また、工業用においては、燃料油、潤滑油、空気の圧力制御等に使用します。
・圧力バランス構造のため、設定圧力の変化が微少です。
・上部側一方向からの分解で、内部点検ができるため、メンテナンスが容易です。
・RD-14CN型は、赤水対策のナイロンコーティングです。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

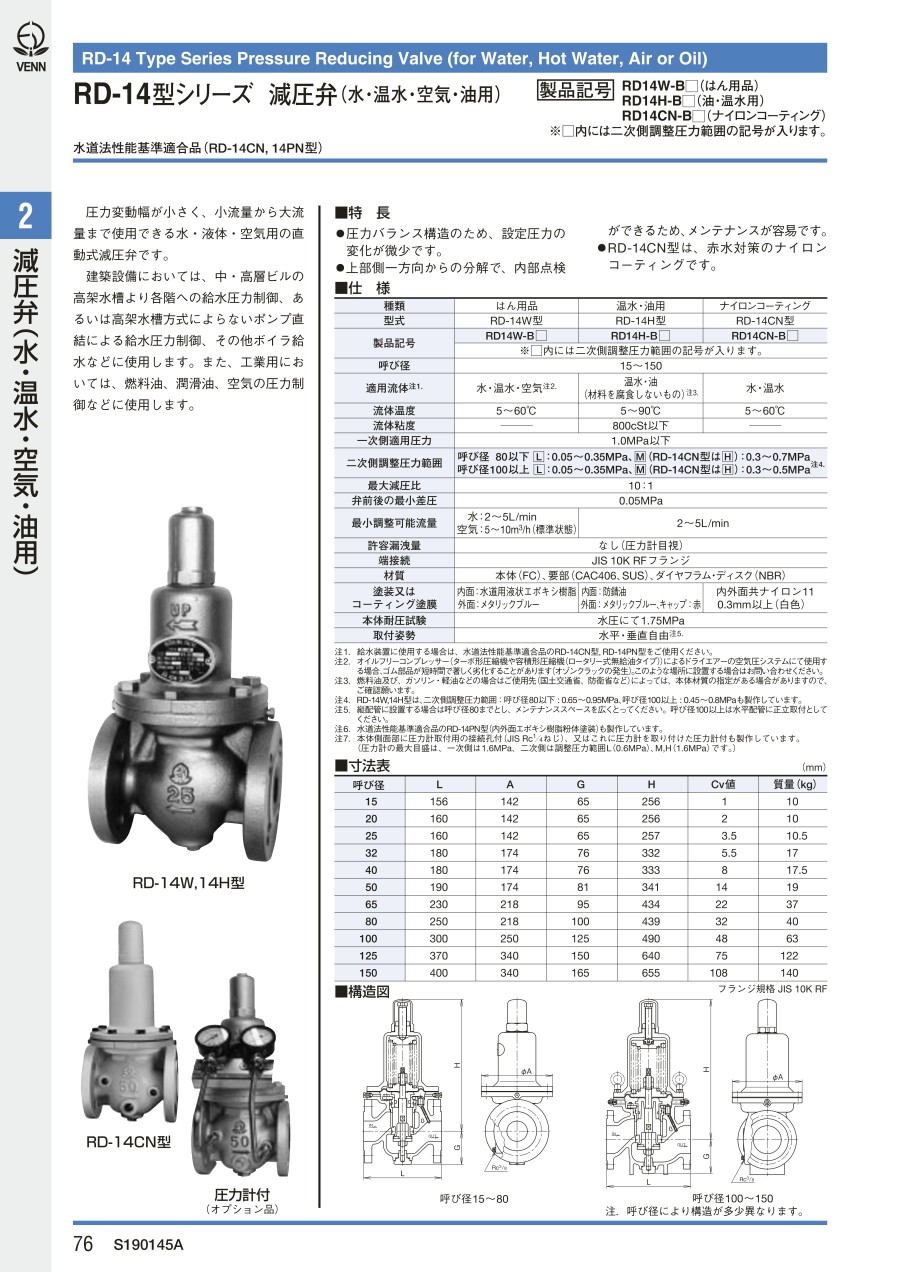

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
