FD-9N型定流量弁（過流量制限・給水用）

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 24,370円～52,387円特別価格

税込単価: 26,807円～57,626円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

FD-6N型定流量弁（戸別給水・給湯用）弁慶

通常価格(税別)： 6,205円 (税込価格：6,826円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

LP-8N型定水位弁（水用、一般用）

通常価格(税別)： 43,048円 (税込価格：47,353円)

通常出荷日：5 日目

大規模な受水槽への給水引込管や散水、シャワー、各種機器・装置などで、流量が過大...

詳細情報を確認する

調整弁/安全弁種類
定流量弁
適用流体
水
最高適用圧力区分 (MPa)
0.11～1
流体温度 (℃)
5～40
本体材質
CAC
接続種類
同径接続
端接続入口ねじ接続種類
JIS Rcねじ
端接続出口ねじ接続種類
JIS Rcねじ
一次側適用圧力 (MPa)
1.0以下

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

用途	給水（過流量制限）
呼び径	25～50
適用流体	水道水
流体温度	5～40℃
一次側適用圧力	1.0MPa以下
作動差圧範囲	0.1～0.7MPa又は0.2～0.5MPa（呼び径、設定流量により異なります。下表参照）
設定流量・記号	下表参照
設定流量の許容差	設定流量±20%以内
端接続	JIS Rcねじ
材質	本体（CAC）、カートリッジ（POM樹脂、EPDM）
本体耐圧試験	水圧にて1.75MPa
取付姿勢	水平・垂直自由

※本定流量弁を過流量制限目的で定水位弁の一次側に設置する場合、選定に当たっては次のことに注意してください。

定流量弁は通水時圧力損失が発生します。定水位弁後、立ち上がり配管が3m以上の場合、流速1m/s以上の設定流量を選定してください。

規格表

単位：mm

呼び径	d	L	A	B	n	質量（kg）
25	1	75	41	60	1	1
32	1 1/4	80	50	70	1	1.4
40	1 1/2	90	58	85	2	2
50	2	95	70	95	3	2.4

型番リスト

表示件数

型番

端接続入口配管ねじの呼び径

端接続出口配管ねじの呼び径

作動差圧範囲

(MPa)

設定流量

(L/min)

最小発注数量

1B(25A)	1B(25A)	0.1～0.7	20	1個
1 1/4B(32A)	1 1/4B(32A)	0.1～0.7	20	1個
1B(25A)	1B(25A)	0.1～0.7	30	1個
1 1/4B(32A)	1 1/4B(32A)	0.1～0.7	30	1個
1B(25A)	1B(25A)	0.1～0.7	38	1個
1 1/4B(32A)	1 1/4B(32A)	0.1～0.7	38	1個
1 1/2B(40A)	1 1/2B(40A)	0.1～0.7	40	1個
1 1/4B(32A)	1 1/4B(32A)	0.1～0.7	50	1個
1 1/2B(40A)	1 1/2B(40A)	0.1～0.7	50	1個
1 1/2B(40A)	1 1/2B(40A)	0.1～0.7	60	1個
2B(50A)	2B(50A)	0.1～0.7	60	1個
1B(25A)	1B(25A)	0.2～0.5	70	1個
1 1/4B(32A)	1 1/4B(32A)	0.2～0.5	70	1個
1 1/2B(40A)	1 1/2B(40A)	0.1～0.7	75	1個
2B(50A)	2B(50A)	0.1～0.7	90	1個
1 1/4B(32A)	1 1/4B(32A)	0.2～0.5	100	1個
1 1/2B(40A)	1 1/2B(40A)	0.1～0.7	100	1個
2B(50A)	2B(50A)	0.1～0.7	115	1個
1 1/2B(40A)	1 1/2B(40A)	0.2～0.5	140	1個
2B(50A)	2B(50A)	0.1～0.7	150	1個
2B(50A)	2B(50A)	0.2～0.5	210	1個
2B(50A)	2B(50A)	0.2～0.5	270	1個

通常単価(税別) (税込単価)	通常出荷日

24,370円 ( 26,807円 )	10日目
33,765円30,388円 ( 33,427円 )	10日目
24,370円 ( 26,807円 )	10日目
33,765円30,388円 ( 33,427円 )	10日目
24,370円21,933円 ( 24,126円 )	10日目
33,765円30,388円 ( 33,427円 )	10日目
43,077円38,769円 ( 42,646円 )	10日目
33,765円 ( 37,142円 )	10日目
43,077円38,769円 ( 42,646円 )	10日目
43,077円38,769円 ( 42,646円 )	10日目
52,387円47,148円 ( 51,863円 )	10日目
24,370円21,933円 ( 24,126円 )	10日目
33,765円30,388円 ( 33,427円 )	10日目
43,077円38,769円 ( 42,646円 )	10日目
52,387円47,148円 ( 51,863円 )	10日目
33,765円30,388円 ( 33,427円 )	10日目
43,077円38,769円 ( 42,646円 )	10日目
52,387円47,148円 ( 51,863円 )	10日目
43,077円38,769円 ( 42,646円 )	10日目
52,387円47,148円 ( 51,863円 )	10日目
52,387円47,148円 ( 51,863円 )	10日目
52,387円47,148円 ( 51,863円 )	10日目

詳細情報

基本情報

基本情報

大規模な受水槽への給水引込管や散水、シャワー、各種機器・装置などで、流量が過大にならない様制限して適正な流量を供給できます。
※低騒音を求められる場所（ホテル客室、病室、住宅等）では、できるだけ離れた場所への設置をご検討ください。

【特長】
・豊富な設定流量をラインナップしています。
・内部の定流量カートリッジは交換、メンテナンスが可能です。
・独自ゴムの弾性により、安定した定流量制御を致します。

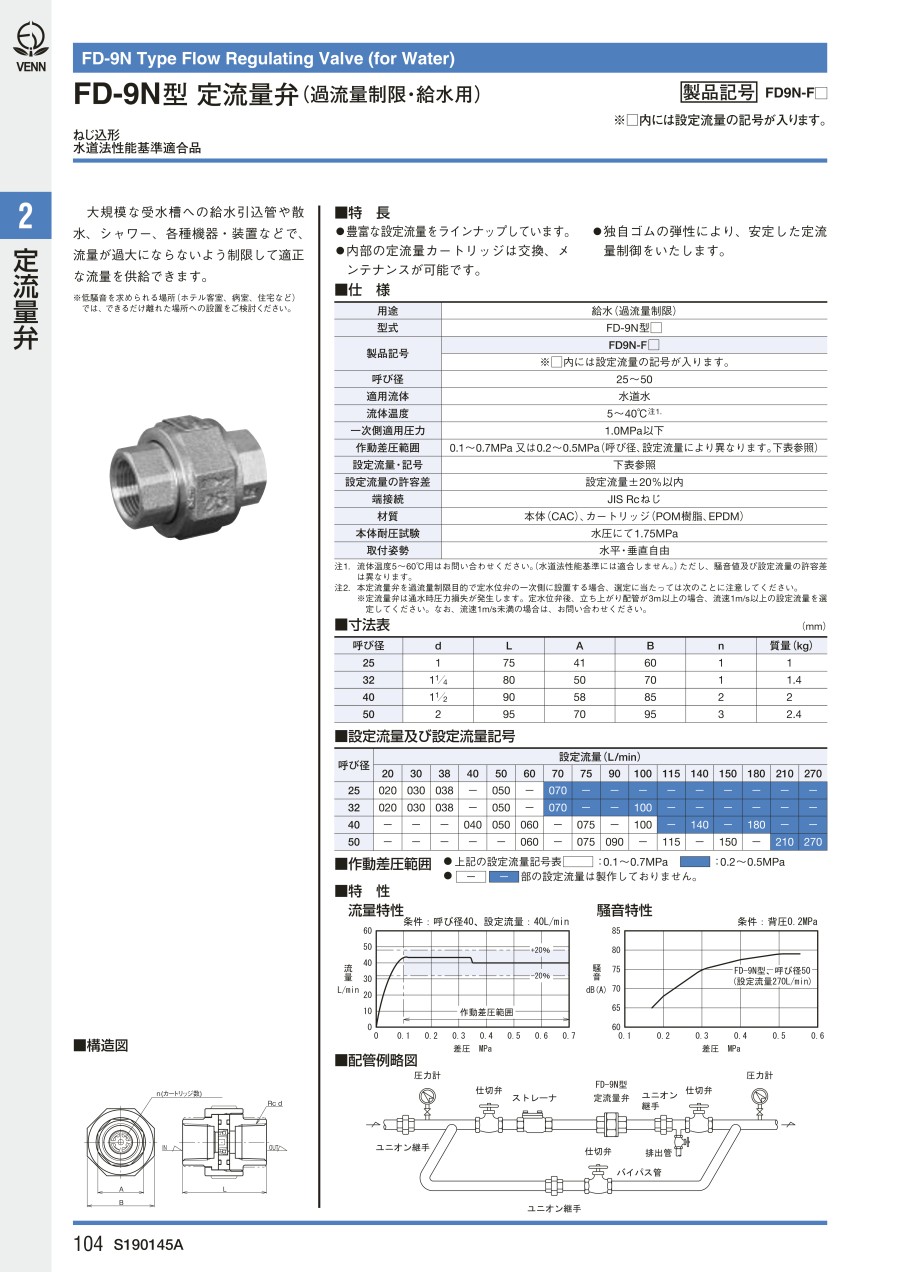

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
