FD-10N型定流量弁（過流量制限・給水用）

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 83,627円～113,315円特別価格

税込単価: 91,990円～124,647円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

FD-9N型定流量弁（過流量制限・給水用）

通常価格(税別)： 24,370円 (税込価格：26,807円)

通常出荷日：10 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

LP-9N型定水位弁（水用、一般用）

通常価格(税別)： 207,955円 (税込価格：228,751円)

通常出荷日：5 日目

大規模な受水槽への給水引込管や散水、シャワー、各種機器・装置などで、流量が過大...

詳細情報を確認する

調整弁/安全弁種類
定流量弁
適用流体
水
最高適用圧力区分 (MPa)
0.11～1
流体温度 (℃)
5～40
本体材質
CAC
接続種類
同径接続
端接続入口フランジ接続種類
JIS 10Kフランジ
端接続出口フランジ接続種類
JIS 10Kフランジ
一次側適用圧力 (MPa)
1.0以下

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

※フランジ・ポルト・ナット・ガスケットは付属していません。

配管接続用ボルト・ナット寸法図

六角ボルト・ナット

両ねじボルト・ナット

注1. 配管接続用ボルト・ナットは付属していません。
注2. 製品接続用のガスケットはJIS B2404管フランジ用ガスケットゴムシート（全面形ガスケット）に準じた、厚さ3mm以上をご使用ください。

製品仕様

仕様

用途	給水（過流量制限）
型式	FD-10N型□
製品記号	FD10N-F□
製品記号	※□内には設定流量の記号が入ります。
呼び径	65～100
適用流体	水道水
流体温度	5～40℃
一次側適用圧力	1.0MPa以下
作動差圧範囲	0.1～0.7MPa又は0.2～0.5MPa（呼び径、設定流量により異なります。下表参照）
設定流量・記号	下表参照
設定流量の許容差	設定流量±20%以内
端接続	ウェハー形（JIS 10Kフランジ対応）
材質	本体（CAC）、カートリッジ（POM樹脂、EPDM）
本体耐圧試験	水圧にて1.75MPa
取付姿勢	水平・垂直自由

注1. 本定流量弁を過流量制限目的で定水位弁の一次側に設置する場合、選定に当たっては次のことに注意してください。
※定流量弁は通水時圧力損失が発生します。定水位弁後、立ち上がり配管が3m以上の場合、流速1m/s以上の設定流量を選定してください。

設定流量及び設定流量記号

作動差圧範囲

上記の設定流量記号表:0.1～0.7MPa :0.2～0.5MPa
部の設定流量は製作しておりません。

規格表

注. 鋼製フランジに使用する場合の寸法です。鋳鉄製フランジの場合は寸法が異なります。

使用例

配管例略図

性質性能情報・試験情報

流量特性

騷音特性

条件 : 呼び径80、設定流量 : 140L/min

条件 : 背圧0.2MPa

型番リスト

表示件数

型番

端接続入口管フランジの呼び径

端接続出口管フランジの呼び径

作動差圧範囲

(MPa)

設定流量

(L/min)

最小発注数量

2 1/2B(65A)	2 1/2B(65A)	0.1～0.7	100	1個
2 1/2B(65A)	2 1/2B(65A)	0.1～0.7	125	1個
3B(80A)	3B(80A)	0.1～0.7	140	1個
2 1/2B(65A)	2 1/2B(65A)	0.1～0.7	150	1個
2 1/2B(65A)	2 1/2B(65A)	0.1～0.7	190	1個
3B(80A)	3B(80A)	0.1～0.7	210	1個
4B(100A)	4B(100A)	0.1～0.7	250	1個
3B(80A)	3B(80A)	0.1～0.7	260	1個
4B(100A)	4B(100A)	0.1～0.7	300	1個
2 1/2B(65A)	2 1/2B(65A)	0.2～0.5	350	1個
3B(80A)	3B(80A)	0.1～0.7	350	1個
4B(100A)	4B(100A)	0.1～0.7	350	1個
2 1/2B(65A)	2 1/2B(65A)	0.2～0.5	450	1個
3B(80A)	3B(80A)	0.2～0.5	490	1個
4B(100A)	4B(100A)	0.1～0.7	500	1個
3B(80A)	3B(80A)	0.2～0.5	630	1個
3B(80A)	3B(80A)	0.2～0.5	700	1個
4B(100A)	4B(100A)	0.2～0.5	700	1個
4B(100A)	4B(100A)	0.2～0.5	900	1個
4B(100A)	4B(100A)	0.2～0.5	1000	1個

通常単価(税別) (税込単価)	通常出荷日

83,627円75,264円 ( 82,790円 )	10日目
83,627円75,264円 ( 82,790円 )	10日目
93,032円83,728円 ( 92,101円 )	10日目
83,627円75,264円 ( 82,790円 )	10日目
83,627円75,264円 ( 82,790円 )	10日目
93,032円83,728円 ( 92,101円 )	10日目
113,315円101,983円 ( 112,181円 )	10日目
93,032円83,728円 ( 92,101円 )	10日目
113,315円101,983円 ( 112,181円 )	10日目
83,627円75,264円 ( 82,790円 )	10日目
93,032円83,728円 ( 92,101円 )	10日目
113,315円101,983円 ( 112,181円 )	10日目
83,627円75,264円 ( 82,790円 )	10日目
93,032円83,728円 ( 92,101円 )	10日目
113,315円101,983円 ( 112,181円 )	10日目
93,032円83,728円 ( 92,101円 )	10日目
93,032円83,728円 ( 92,101円 )	10日目
113,315円101,983円 ( 112,181円 )	10日目
113,315円101,983円 ( 112,181円 )	10日目
113,315円101,983円 ( 112,181円 )	10日目

詳細情報

基本情報

基本情報

大規模な受水槽への給水引込管や散水、シャワー、各種機器・装置などで、流量が過大にならない様制限して適正な流量を供給できます。
【特長】
・豊富な設定流量をラインナップしています。
・内部の定流量カートリッジは交換、メンテナンスが可能です。
・独自ゴムの弾性により、安定した定流量制御を致します。

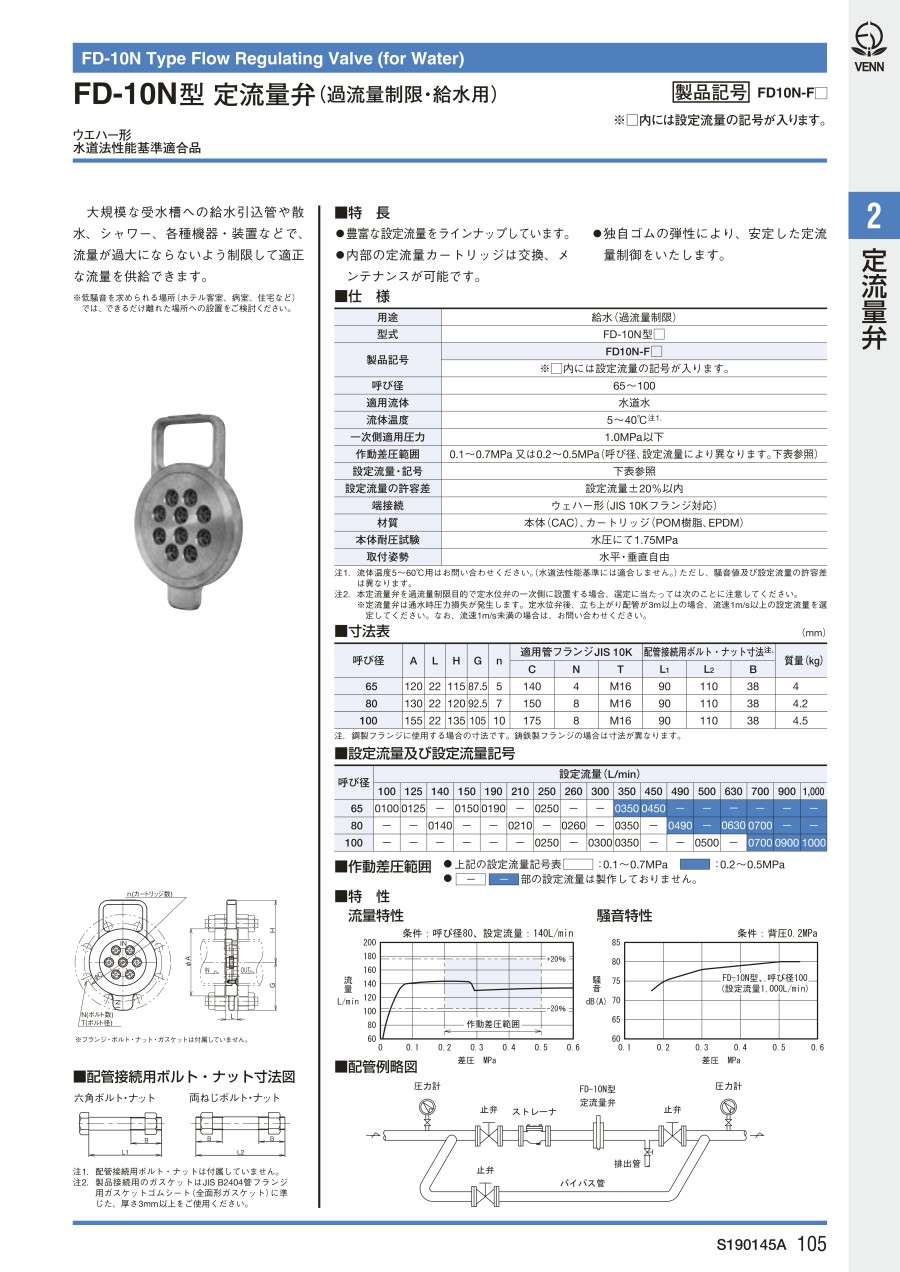

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
