RD-47N型 戸別給水用減圧弁（水・温水用） 弁慶
- 通常単価(税別)
- 41,882円～46,536円
- 税込単価
- 46,070円～51,190円
集合住宅、高層ビルなどに使用する給水・給湯用の減圧弁です。【特長】・戸別給水用...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
製品仕様

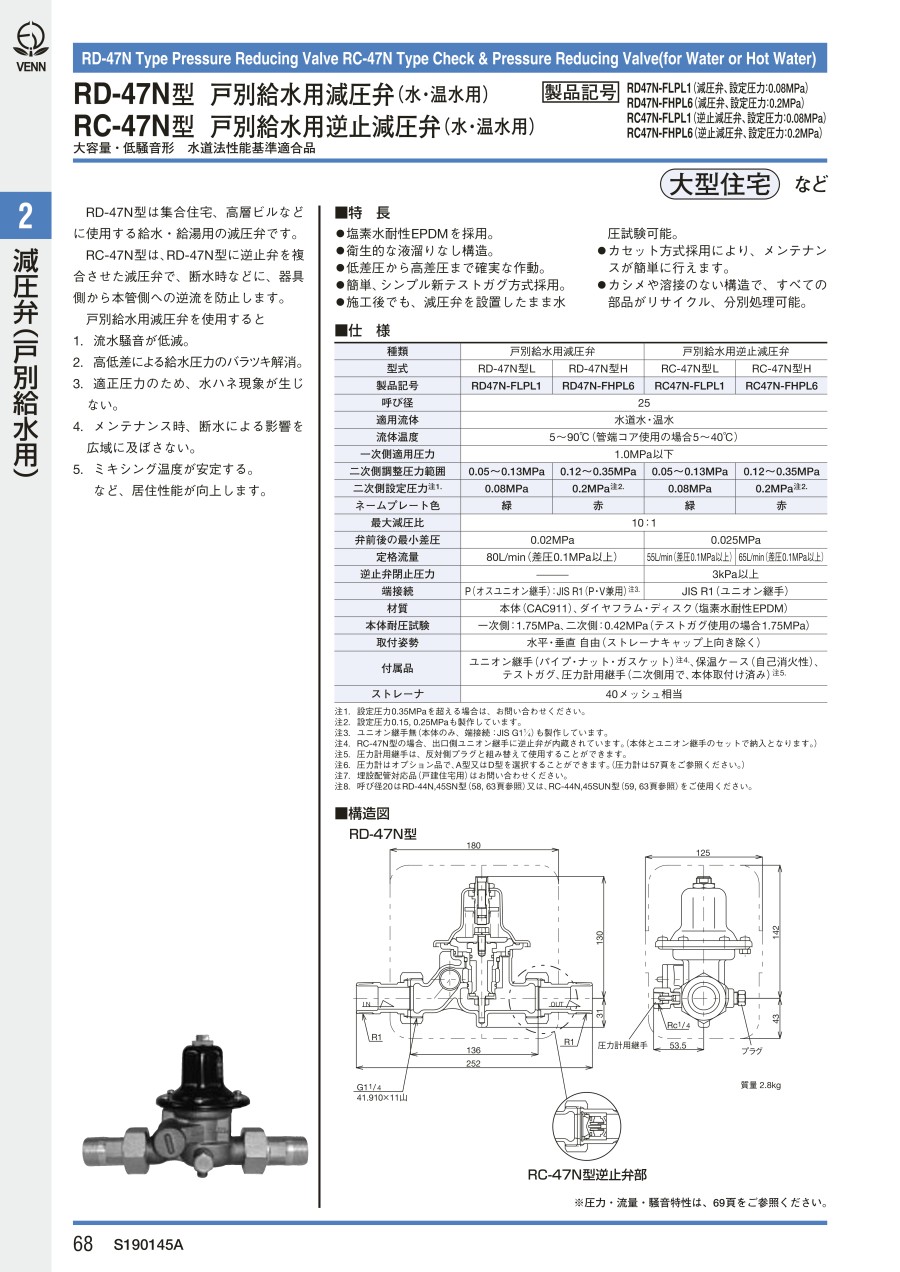

構造図
質量 2.8kg
※圧力・流量・騒音特性は、デジタルカタログ69頁をご参照ください。
仕様
| 種類 | 戸別給水用減圧弁 | |
|---|---|---|
| 型式 | RD-47N型L | RD-47N型H |
| 製品記号 | RD47N-FLPL1 | RD47N-FHPL6 |
| 呼び径 | 25 | |
| 適用流体 | 水道水・温水 | |
| 流体温度 | 5～90℃（管端コア使用の場合5～40℃） | |
| 一次側適用圧力 | 1.0MPa以下 | |
| 二次側調整圧力範囲 | 0.05～0.13MPa | 0.12～0.35MPa |
| 二次側設定圧力 | 0.08MPa | 0.2MPa |
| ネームプレート色 | 緑 | 赤 |
| 最大減圧比 | 10:1 | |
| 弁前後の最小差圧 | 0.02MPa | |
| 定格流量 | 80L/min（差圧0.1 MPa以上） | |
| 逆止弁閉止圧力 | - | |
| 端接続 | P（オスユニオン継手）:JIS R1（P・V兼用） | |
| 材質 | 本体（CAC911）、ダイヤフラム・ディスク（塩素水耐性EPDM） | |
| 本体耐圧試験 | 一次側:1.75MPa、二次側:0.42MPa（テストガグ使用の場合1.75MPa） | |
| 取付姿勢 | 水平・垂直 自由（ストレーナキャップ上向き除く） | |
| 付属品 | ユニオン継手（パイプ・ナット・ガスケット）、保温ケース（自己消火性）、 テストガグ、圧力計用継手（二次側用で、本体取付け済み）注1. | |
| ストレーナ | 40メッシュ相当 | |
注1. 圧力計用継手は、反対側プラグと組み替えて使用することができます。
注2. 圧力計はオプション品で、A型又はD型を選択することができます。（圧力計はデジタルカタログ57頁をご参照ください。）
注3. 呼び径20はRD-44N,45SN型（デジタルカタログ58, 63頁参照）又は、RC-44N,45SUN型（デジタルカタログ59, 63頁参照）をご使用ください。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
41,882円 ( 46,070円 ) | 5日目 |
46,536円 ( 51,190円 ) | 5日目 |
詳細情報
基本情報
集合住宅、高層ビルなどに使用する給水・給湯用の減圧弁です。
【特長】
・戸別給水用減圧弁を使用すると、1.流水騒音が低減。2.高低差による給水圧力のバラツキ解消。3.適正圧力のため、水ハネ現象が生じない。4.メンテナンス時、断水による影響を広域に及ぼさない。5.ミキシング温度が安定する。等、居住性能が向上します。
・塩素水耐性EPDMを採用。
・衛生的な液溜り無し構造。
・低差圧から高差圧まで確実な作動。
・簡単、シンプル新テストガグ方式採用。
・減圧弁を分解しませんから安心確実な施工が可能。
・施工後でも、減圧弁を設置したまま水圧試験可能。
・カセット方式採用により、メンテナンスが簡単に行えます。
・カシメや溶接のない構造で、全ての部品がリサイクル、分別処理可能。
