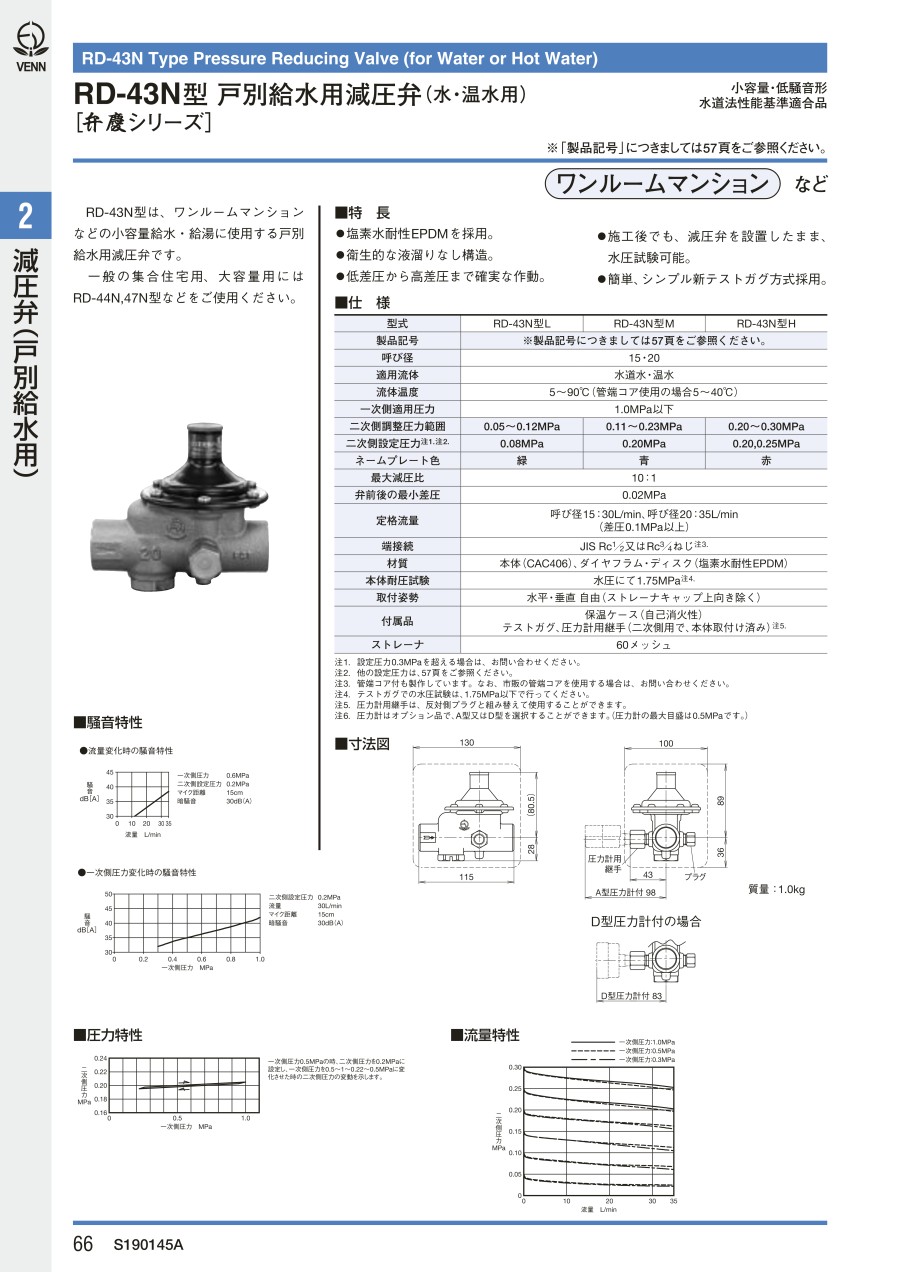

RD-43N型 戸別給水用減圧弁（水・温水用） 弁慶
- 通常単価(税別)
- 9,266円～14,206円
- 税込単価
- 10,193円～15,627円
ワンルームマンション等の小容量給水・給湯に使用する戸別給水用減圧弁です。一般の集合住宅用、大容量用には...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 型式 | RD-43N型L | RD-43N型M | RD-43N型H |
|---|---|---|---|
| 呼び径 | 15・20 | ||
| 適用流体 | 水道水・温水 | ||
| 流体温度 | 5～90℃（管端コア使用の場合5～40℃） | ||
| 一次側適用圧力 | 1.0MPa以下 | ||
| 二次側調整圧力範囲 | 0.05～0.12MPa | 0.11～0.23MPa | 0.20～0.30MPa |
| 二次側設定圧力 | 0.08MPa | 0.20MPa | 0.20,0.25MPa |
| ネームプレート色 | 緑 | 青 | 赤 |
| 最大減圧比 | 10：1 | ||
| 弁前後の最小差圧 | 0.02MPa | ||
| 定格流量 | 呼び径15：30L/min、呼び径20：35L/min （差圧0.1MPa以上） | ||
| 端接続 | JIS Rc1/2又はRc3/4ねじ | ||
| 材質 | 本体（CAC406）、ダイヤフラム・ディスク（塩素水耐性EPDM） | ||
| 本体耐圧試験 | 水圧にて1.75MPa注4. | ||
| 取付姿勢 | 水平・垂直 自由（ストレーナキャップ上向き除く） | ||
| 付属品 | 保温ケース（自己消火性） テストガグ、圧力計用継手（二次側用で、本体取付け済み）注5. | ||
| ストレーナ | 60メッシュ | ||
注4．テストガグでの水圧試験は、1.75MPa以下で行ってください。
注5．圧力計用継手は、反対側プラグと組み替えて使用することができます。
性能・試験情報
騒音特性
一次側圧力 0.6MPa
二次側設定圧力 0.2MPa
マイク距離 15cm
暗騒音 30dB（A）
二次側設定圧力 0.2MPa
流量 30L/min
マイク距離 15cm
暗騒音 30dB（A）
圧力特性
一次側圧力0.5MPaの時、二次側圧力を0.2MPaに設定し、一次側圧力を0.5～1～0.22～0.5MPaに変化させた時の二次側圧力の変動を示します。
流量特性
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,266円 ( 10,193円 ) | 6日目 |
12,761円 ( 14,037円 ) | 在庫品1日目当日出荷可能 |
14,206円 ( 15,627円 ) | 3日目 |
10,511円 ( 11,562円 ) | 5日目 |
13,820円 ( 15,202円 ) | 3日目 |
13,803円 ( 15,183円 ) | 3日目 |
13,820円 ( 15,202円 ) | 在庫品1日目当日出荷可能 |
13,820円 ( 15,202円 ) | 9日目 |
詳細情報
基本情報
ワンルームマンション等の小容量給水・給湯に使用する戸別給水用減圧弁です。
一般の集合住宅用、大容量用にはRD-44N,47N型等をご使用ください。
【特長】
・塩素水耐性EPDMを採用。
・衛生的な液溜り無し構造。
・低差圧から高差圧まで確実な作動。
・減圧弁を分解しませんから安心確実な施工が可能。
・施工後でも、減圧弁を設置したまま、水圧試験可能。
・簡単、シンプル新テストガグ方式採用。
