RD-31FNW～34FNW型減圧弁平静

カタログ |

一部SALE 2026/01/31まで

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 137,874円～195,046円特別価格

税込単価: 151,661円～214,551円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ベン

AF-9型シリーズ空気抜弁

通常価格(税別)： 17,977円 (税込価格：19,775円)

通常出荷日：在庫品1日目

建築設備・工場設備など直動式・塩素水耐性EPDM採用。【特長】・塩素水耐性EP...

詳細情報を確認する

調整弁/安全弁種類
減圧弁
適用流体
水
減圧弁形式
直動式ダイヤフラム
流体温度 (℃)
5～90
本体材質
CAC406
接続種類
同径接続

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

構造図

RD-31FNW,32FNW型

RD-33FNW,34FNW型

仕様

種類	1.0MPa以下用		1.6MPa以下用
型式	RD-31FNW型 L/H	RD-33FNW型 L/H	RD-32FNW型 L/H	RD-34FNW型 L/H
製品記号	RD31FNW-F□	RD33FNW-F□	RD32FNW-F□	RD34FNW-F□
製品記号	※□内には二次側調整圧力範囲の記号が入ります。
呼び径	25～50	65～150	25～50	65～100
一次側適用圧力	1.0MPa以下		1.6MPa以下
適用流体	水・温水
流体温度	5～90℃（管端コア使用の場合は5～40℃）
二次側調整圧力範囲	［L］:0.05～0.35MPa ［H］:呼び径100以下:0.3～0.7MPa、呼び径125,150:0.3～0.5MPa
最大減圧比	10:1
弁前後の最小差圧	0.05MPa
許容漏洩量	なし（圧力計目視）
端接続	JIS 10K FFフランジ		JIS 16K FFフランジ
材質	本体（CAC406）、要部（CAC406）、ダイヤフラム・ディスク（塩素水耐性EPDM）バネケース（呼び径15～50:ADC、呼び径65～150:FC）
本体耐圧試験	水圧にて1.75MPa		水圧にて2.4MPa
取付姿勢	水平・垂直（ストレーナキャップ上向き除く）^注1.
ストレーナ	40メッシュ相当（呼び径50以下）

注1. 縦配管に設置する場合は呼び径80までとし、メンテナンススペースを広くとってください。（呼び径100以上は水平配管に正立取付としてください。）

規格表

フランジ規格 JIS 10（16）K FF
注. （）内寸法はRD-32FNW,34FNW型の場合です。その他の寸法は共通です。
呼び径125、150はRD-33FNW型となります。

型番リスト

表示件数

型番

RD31FNW-FL-25A

RD32FNW-FL-32A

最高適用圧力区分

(MPa)

端接続入口フランジ接続種類

端接続入口管フランジの呼び径

端接続出口フランジ接続種類

端接続出口管フランジの呼び径

一次側適用圧力

(MPa)

二次側調整圧力範囲

(MPa)

最小発注数量

0.11～1	[JIS 10Kフランジ] JIS 10K FFフランジ	1B(25A)	[JIS 10Kフランジ] JIS 10K FFフランジ	1B(25A)	1.0以下	0.05～0.35	1個
1.01～2	[JIS 16Kフランジ] JIS 16K FFフランジ	1 1/4B(32A)	[JIS 16Kフランジ] JIS 16K FFフランジ	1 1/4B(32A)	1.6以下	0.05～0.35	1個

通常単価(税別) (税込単価)	通常出荷日

137,874円124,086円 ( 136,495円 )	10日目
195,046円175,541円 ( 193,095円 )	10日目

詳細情報

基本情報

基本情報

建築設備・工場設備など直動式・塩素水耐性EPDM採用。
【特長】
・塩素水耐性EPDMを採用。
・平静流赤水対策術：本体青銅＋管端コアで赤水防止。
・ダイヤフラムが破損しても水は外部に漏れません。
・ストレーナを内蔵しています。
・（呼び径50以下40メッシュ相当）。

カタログ

商品TOP

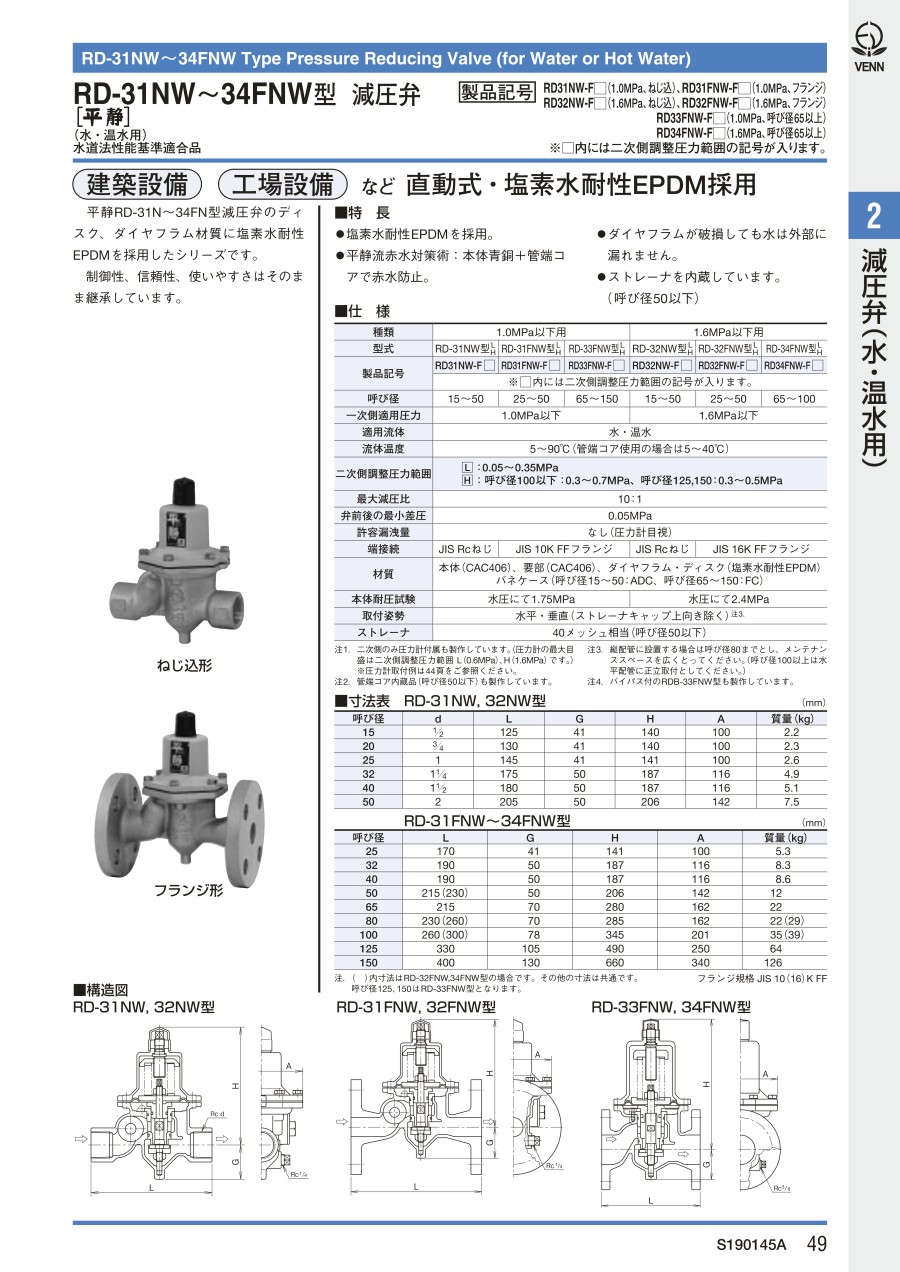

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
