RDB-33FN型 バイパス付減圧弁（水・温水用） 平静
- 通常単価(税別)
- 167,855円～754,909円
- 税込単価
- 184,641円～830,400円
通常出荷日：5日目
3機能一体。減圧+バイパス+閉止の機能を一体化した減圧弁で、スペースの有効利用と設備費の削減を可能とし...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が15型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
注）呼び径により構造が多少異なります。
製品仕様
| 型番 | RDB33FN-FL | RDB33FN-FH |
|---|---|---|
| 呼び径 | 20～100 | |
| 適用流体 | 水・温水 | |
| 流体温度 | 5℃～90℃ | |
| 一次側適用圧力 | 1.0MPa以下 | |
| 二次側調整圧力範囲 | 0.05～0.35MPa | 0.3～0.7MPa |
| 最大減圧比 | 10:1 | |
| 弁前後の最小差圧 | 0.05MPa | |
| 許容漏洩量 | なし（圧力計目視） | |
| 端接続 | 呼び径20・25：JIS 10K ルーズフランジ 呼び径32～100：JIS 10K FF フランジ | |
| 材質 | 本体（CAC406）、フランジ（呼び径20・25：SUS304、呼び径32～100：CAC406）、 要部（CAC406）、ダイヤフラム・ディスク（NBR） バネケース（呼び径20～50：ADC、呼び径65～100：FC） | |
| 本体耐圧試験 | 水圧にて1.75MPa | |
| 取付姿勢 | 水平・垂直自由※ | |
※縦配管に設置する場合は呼び径80までとし、メンテナンススペースを広くとってください。（呼び径100の場合は水平配管に正立取付としてください。）
規格表
単位：mm
| 呼び径 | L | G | H | A | d1 | d2 | 質量（kg） |
|---|---|---|---|---|---|---|---|
| 20 | 200 | 57 | 141 | 100 | 1/4 | 1/4 | 5.5 |
| 25 | 200 | 57 | 141 | 100 | 1/4 | 1/4 | 6.5 |
| 32 | 245 | 69 | 187 | 116 | 3/8 | 1/4 | 11.5 |
| 40 | 245 | 69 | 187 | 116 | 3/8 | 1/4 | 12 |
| 50 | 260 | 72 | 206 | 142 | 3/8 | 1/4 | 16 |
| 65 | 328 | 100 | 280 | 162 | 3/8 | 3/8 | 30 |
| 80 | 402 | 116 | 285 | 162 | 3/8 | 3/8 | 38 |
| 100 | 470 | 121 | 345 | 201 | 3/8 | 3/8 | 62 |
フランジ規格：JIS 10K
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
167,855円 ( 184,641円 ) | 5日目 |
167,855円 ( 184,641円 ) | 5日目 |
240,292円 ( 264,321円 ) | 5日目 |
244,430円 ( 268,873円 ) | 5日目 |
279,851円 ( 307,836円 ) | 5日目 |
461,291円 ( 507,420円 ) | 5日目 |
537,732円 ( 591,505円 ) | 5日目 |
167,855円 ( 184,641円 ) | 5日目 |
167,855円 ( 184,641円 ) | 5日目 |
240,292円 ( 264,321円 ) | 5日目 |
244,430円 ( 268,873円 ) | 5日目 |
279,851円 ( 307,836円 ) | 5日目 |
461,291円 ( 507,420円 ) | 5日目 |
537,732円 ( 591,505円 ) | 5日目 |
754,909円 ( 830,400円 ) | 5日目 |
詳細情報
基本情報
3機能一体。減圧+バイパス+閉止の機能を一体化した減圧弁で、スペースの有効利用と設備費の削減を可能としました。
【特長】
・機能選択操作が容易にできるボール式切換弁方式を採用。
・バイパス機能で、通水初期の管内洗浄通水が可能。
・バイパス付減圧弁を取付けたまま配管の耐圧試験が可能。
・通水しながら減圧弁部のメンテナンスが可能。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

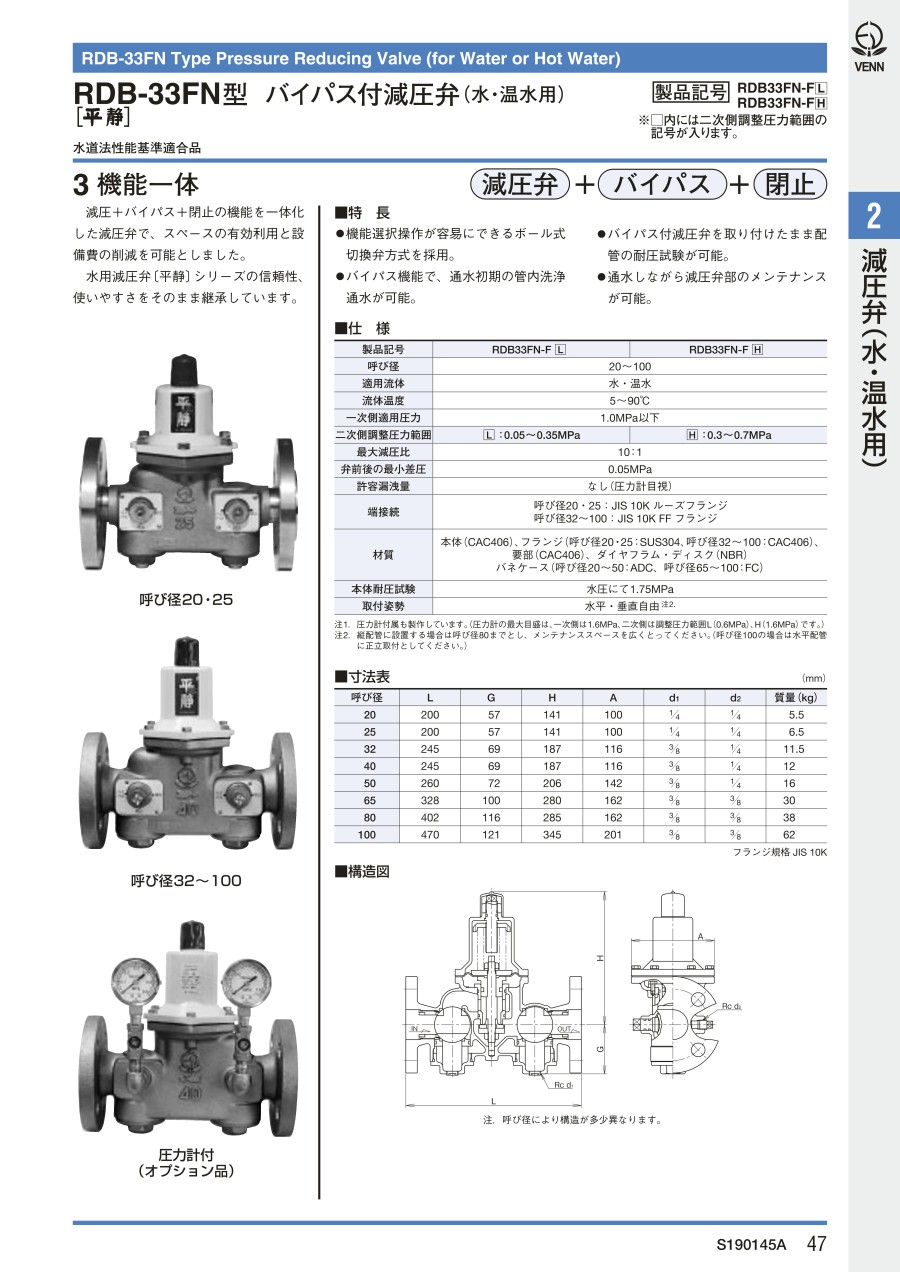

カタログ
