RD-30型 減圧弁（蒸気用）
- 通常単価(税別)
- 57,343円～86,166円
- 税込単価
- 63,077円～94,783円
通常出荷日：5日目
建設設備・工場設備など直動式汎用品（小・中容量）【特長】・パイロット式では制御できない小流量から安定作...
詳細を確認
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 製品記号 | RD30-GL | RD30-GH |
|---|---|---|
| ※□内には二次側調整圧力範囲の記号が入ります。 | ||
| 呼び径 | 15～40 | |
| 適用流体 | 蒸気 | |
| 流体温度 | 184℃以下 | |
| 一次側適用圧力 | 1.0MPa以下 | |
| 二次側調整圧力範囲 | L：0.02～0.2MPa | H：0.15～0.4MPa |
| 最大減圧比 | 20：1 | |
| 弁前後の最小差圧 | 0.02MPa | |
| 締切昇圧 | 0.02MPa以下 | |
| オフセット | 0.045MPa以内 （ただし、設定圧力0.08MPa以下は、 設定圧力×0.5以内） | 0.06MPa以内 |
| 許容漏洩量 | 定格流量の0.05%以下 | |
| 端接続 | JIS Rcねじ | |
| 材質 | 本体（FC）、弁体・弁座（SUS）、ダイヤフラム（シリコンゴム、ふっ素樹脂） | |
| 本体耐圧試験 | 水圧にて1.5MPa | |
| 取付姿勢 | 水平配管に正立取付 | |
規格表
選定サポート情報
選定サポート情報
例（条件）
- 一次側圧力：0.5MPa
- 二次側圧力：0.2MPa
- 飽和蒸気流量：205kg/h
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
57,343円 ( 63,077円 ) | 5日目 |
62,213円 ( 68,434円 ) | 5日目 |
69,498円 ( 76,448円 ) | 5日目 |
81,843円 ( 90,027円 ) | 5日目 |
57,343円 ( 63,077円 ) | 5日目 |
62,213円 ( 68,434円 ) | 5日目 |
69,498円 ( 76,448円 ) | 5日目 |
82,910円 ( 91,201円 ) | 5日目 |
86,166円 ( 94,783円 ) | 5日目 |
詳細情報
基本情報
建設設備・工場設備など直動式汎用品（小・中容量）
【特長】
・パイロット式では制御できない小流量から安定作動します。
・ゴミによる影響を受けにくい構造で、メンテナンスが容易です。
・配管ライン、各種蒸気設備用等多用途向けの直動式減圧弁で、特殊合成ゴム製ダイヤフラムの採用で、広範囲な用途に対応できます。

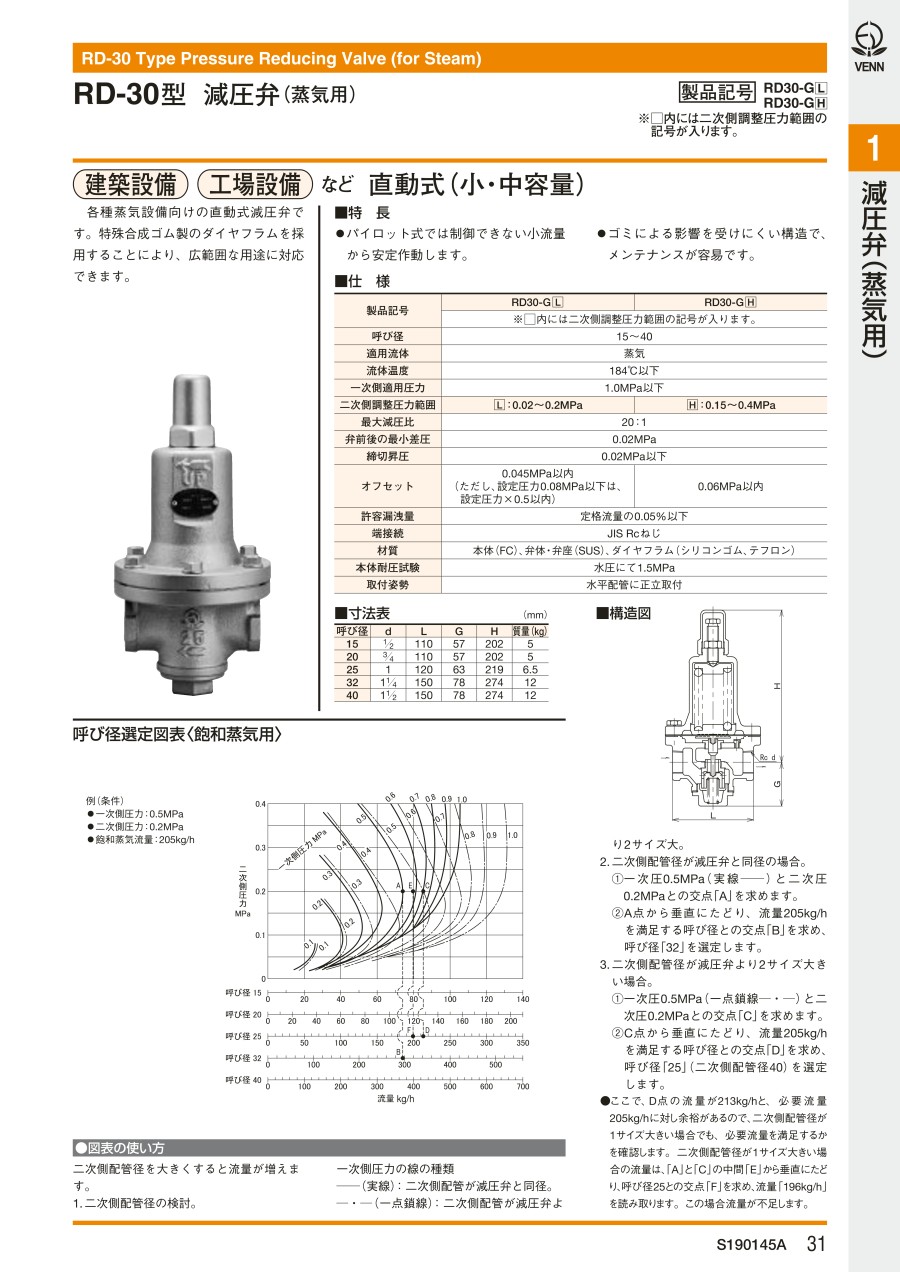

カタログ
