RP-7型減圧弁（蒸気用）弁天

カタログ |

通常単価(税別): 82,427円～108,992円

税込単価: 90,670円～119,891円

通常出荷日：2日目～5日目

食品機械・消毒機器・クリーニング機器などクリーン蒸気用。【特長】・コンパクトなパイロット式減圧弁で、比...

詳細を確認

よく一緒に見られています

ベン

RD-31N，32N型減圧弁平静

通常価格(税別)： 52,493円 (税込価格：57,742円)

通常出荷日：3 日目～

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

製品記号		RP7-F□	RP7-J□
製品記号		※□内には二次側調整圧力範囲の記号が入ります。
呼び径		15～25
適用流体		蒸気
流体温度		220℃以下
一次側適用圧力		1.6MPa以下
二次側調整圧力範囲		L:0.03～0.4MPa、H:0.3～0.8MPa
最大減圧比		20：1
弁前後の最小差圧		0.05MPa
締切昇圧		0.02MPa以下
オフセット		0.02MPa以内（二次側調整圧力0.03～0.035MPa） 0.03MPa以内（二次側調整圧力0.035を超え0.07MPa） 0.05MPa以内（二次側調整圧力0.07を超え0.8MPa）
許容漏洩量		定格流量の0.05%以下
Cv値		呼び径15：1、呼び径20：2、呼び径25：3
端接続		JIS Rcねじ
材質	本体	CAC
	弁体・弁座	SUS
	ピストン・シリンダー	C3604・CAC406	SUS
ハンドル色		青	緑
本体耐圧試験		水圧にて2.4MPa
取付姿勢		水平配管に正立取付

選定サポート情報

呼び径選定図表（蒸気用）

選定例1. 一次側圧力：0.4MPa（飽和蒸気）
            二次側圧力：0.2MPa
            流量：80kg/hの時呼び径は20となります。
            同様条件で、温度200℃の時も呼び径は20となります。
選定例2. 一次側圧力：1.0MPa（飽和蒸気）
            二次側圧力：0.05MPa
            流量：250kg/hの時呼び径は25となります。

型番リスト

表示件数

型番

端接続入口配管ねじの呼び径

端接続出口配管ねじの呼び径

二次側調整圧力範囲

(MPa)

シリンダー材質

最小発注数量

1/2B(15A)	1/2B(15A)	0.3～0.8	CAC406	1個
3/4B(20A)	3/4B(20A)	0.3～0.8	CAC406	1個
1B(25A)	1B(25A)	0.3～0.8	CAC406	1個
1/2B(15A)	1/2B(15A)	0.03～0.4	CAC406	1個
3/4B(20A)	3/4B(20A)	0.03～0.4	CAC406	1個
1B(25A)	1B(25A)	0.03～0.4	CAC406	1個
1/2B(15A)	1/2B(15A)	0.3～0.8	SUS	1個
3/4B(20A)	3/4B(20A)	0.3～0.8	SUS	1個
1B(25A)	1B(25A)	0.3～0.8	SUS	1個
1/2B(15A)	1/2B(15A)	0.03～0.4	SUS	1個
3/4B(20A)	3/4B(20A)	0.03～0.4	SUS	1個
1B(25A)	1B(25A)	0.03～0.4	SUS	1個

通常単価(税別) (税込単価)	通常出荷日

82,427円 ( 90,670円 )	5日目
84,245円 ( 92,670円 )	5日目
86,829円 ( 95,512円 )	5日目
84,599円 ( 93,059円 )	2日目
86,928円 ( 95,621円 )	3日目
89,576円 ( 98,534円 )	3日目
104,546円 ( 115,001円 )	5日目
106,103円 ( 116,713円 )	5日目
108,992円 ( 119,891円 )	5日目
104,546円 ( 115,001円 )	5日目
106,103円 ( 116,713円 )	5日目
108,992円 ( 119,891円 )	5日目

詳細情報

基本情報

基本情報

食品機械・消毒機器・クリーニング機器などクリーン蒸気用。
【特長】
・コンパクトなパイロット式減圧弁で、比較的小流量の各種設備、装置等に使用します。
・小型・軽量化、機器への組み込みも可能です。
・ピストンガイド構造と特殊シールリングの採用により、小流量から定格流量まで、安定した制御を致します。
・自動ロック機構付の手動ハンドル操作により圧力調整が簡単です。
・コンパクト設計です。

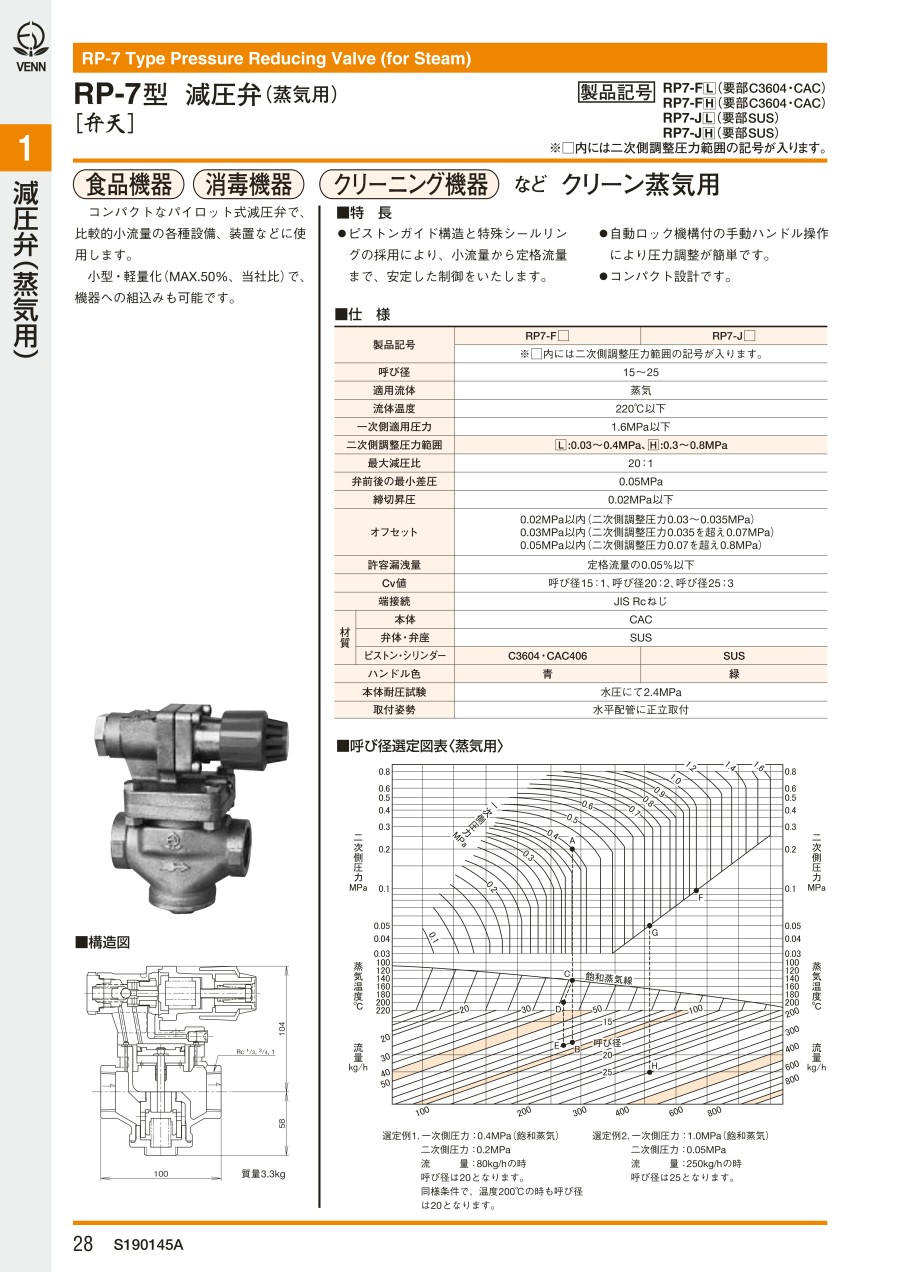

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
