RP-9，10，11型減圧弁（蒸気用）

カタログ |

通常単価(税別): 92,865円～1,383,379円

税込単価: 102,152円～1,521,717円

通常出荷日：4日目～5日目

【特長】・高圧蒸気の減圧に使用するパイロット式減圧弁です。・最大減圧比20：1で高差圧時でも安定した作...

詳細を確認

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

ベン

RD-40，41型減圧弁（蒸気用）ミニ弁天

通常価格(税別)： 45,134円 (税込価格：49,647円)

通常出荷日：在庫品1日目

よく一緒に見られています

ベン

RP-6型減圧弁（蒸気用）弁天

通常価格(税別)： 54,253円 (税込価格：59,678円)

通常出荷日：在庫品1日目

未確定：候補が31型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

注1．材質、呼び径により構造が多少異なります。

製品仕様

種類		ダクタイル鋳鉄製		鋳鋼製	ステンレス鋼製
型式		RP-9型		RP-10型	RP-11型
製品記号		RP9-L	RP9-M	RP10-C	RP11-D
呼び径		15～150
適用流体		蒸気
流体温度		220℃以下		250℃以下	250℃以下
一次側適用圧力		2.0MPa以下		3.0MPa以下
二次側調整圧力範囲		0.03～0.8MPa
最大減圧比		20：1
弁前後の最小差圧		呼び径15～80：0.05MPa、呼び径100～150：0.07MPa
締切昇圧		0.02MPa以下
オフセット		0.02MPa以内（二次側調整圧力0.03～0.035MPa） 0.03MPa以内（二次側調整圧力0.035を超え0.07MPa） 0.05MPa以内（二次側調整圧力0.07を超え0.8MPa）
許容漏洩量		定格流量の0.05%以下
端接続		JIS 20K RFフランジ		JIS 30K RFフランジ
材質	本体	FCD		SCPH	SCS
	弁体・弁座	SUS
	ピストン・シリンダー	CAC406	SUS	SUS
キャップ色		シルバー	緑	緑	シルバー
本体耐圧試験		水圧にてフランジ呼び圧力の1.5倍
取付姿勢		水平配管に正立取付

規格表

RP-9型（本体FCD製）

フランジ規格 JIS 20K RF

RP-10型（本体SCPH製）、RP-11型（本体SCS製）

注1．（）内はRP-11型の寸法です。
フランジ規格 JIS 30K RF

型番リスト

表示件数

型番

最高適用圧力区分

(MPa)

流体温度

(℃)

本体材質

端接続入口フランジ接続種類

端接続入口管フランジの呼び径

端接続出口フランジ接続種類

端接続出口管フランジの呼び径

一次側適用圧力

(MPa)

シリンダー材質

最小発注数量

1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	1/2B(15A)	[JIS 20Kフランジ] JIS 20K RFフランジ	1/2B(15A)	2.0以下	CAC406	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	3/4B(20A)	[JIS 20Kフランジ] JIS 20K RFフランジ	3/4B(20A)	2.0以下	CAC406	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	1B(25A)	[JIS 20Kフランジ] JIS 20K RFフランジ	1B(25A)	2.0以下	CAC406	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	1 1/4B(32A)	[JIS 20Kフランジ] JIS 20K RFフランジ	1 1/4B(32A)	2.0以下	CAC406	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	1 1/2B(40A)	[JIS 20Kフランジ] JIS 20K RFフランジ	1 1/2B(40A)	2.0以下	CAC406	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	2B(50A)	[JIS 20Kフランジ] JIS 20K RFフランジ	2B(50A)	2.0以下	CAC406	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	2 1/2B(65A)	[JIS 20Kフランジ] JIS 20K RFフランジ	2 1/2B(65A)	2.0以下	CAC406	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	3B(80A)	[JIS 20Kフランジ] JIS 20K RFフランジ	3B(80A)	2.0以下	CAC406	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	4B(100A)	[JIS 20Kフランジ] JIS 20K RFフランジ	4B(100A)	2.0以下	CAC406	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	5B(125A)	[JIS 20Kフランジ] JIS 20K RFフランジ	5B(125A)	2.0以下	CAC406	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	6B(150A)	[JIS 20Kフランジ] JIS 20K RFフランジ	6B(150A)	2.0以下	CAC406	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	1/2B(15A)	[JIS 20Kフランジ] JIS 20K RFフランジ	1/2B(15A)	2.0以下	SUS	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	3/4B(20A)	[JIS 20Kフランジ] JIS 20K RFフランジ	3/4B(20A)	2.0以下	SUS	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	1B(25A)	[JIS 20Kフランジ] JIS 20K RFフランジ	1B(25A)	2.0以下	SUS	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	1 1/4B(32A)	[JIS 20Kフランジ] JIS 20K RFフランジ	1 1/4B(32A)	2.0以下	SUS	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	1 1/2B(40A)	[JIS 20Kフランジ] JIS 20K RFフランジ	1 1/2B(40A)	2.0以下	SUS	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	2B(50A)	[JIS 20Kフランジ] JIS 20K RFフランジ	2B(50A)	2.0以下	SUS	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	2 1/2B(65A)	[JIS 20Kフランジ] JIS 20K RFフランジ	2 1/2B(65A)	2.0以下	SUS	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	3B(80A)	[JIS 20Kフランジ] JIS 20K RFフランジ	3B(80A)	2.0以下	SUS	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	4B(100A)	[JIS 20Kフランジ] JIS 20K RFフランジ	4B(100A)	2.0以下	SUS	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	5B(125A)	[JIS 20Kフランジ] JIS 20K RFフランジ	5B(125A)	2.0以下	SUS	1個
1.01～2	220以下	[鋳鉄] FCD	[JIS 20Kフランジ] JIS 20K RFフランジ	6B(150A)	[JIS 20Kフランジ] JIS 20K RFフランジ	6B(150A)	2.0以下	SUS	1個
2.01～3	250以下	[鋳鋼] SCPH	JIS 30K RFフランジ	1/2B(15A)	JIS 30K RFフランジ	1/2B(15A)	3.0以下	SUS	1個
2.01～3	250以下	[鋳鋼] SCPH	JIS 30K RFフランジ	3/4B(20A)	JIS 30K RFフランジ	3/4B(20A)	3.0以下	SUS	1個
2.01～3	250以下	[鋳鋼] SCPH	JIS 30K RFフランジ	1B(25A)	JIS 30K RFフランジ	1B(25A)	3.0以下	SUS	1個
2.01～3	250以下	[鋳鋼] SCPH	JIS 30K RFフランジ	1 1/4B(32A)	JIS 30K RFフランジ	1 1/4B(32A)	3.0以下	SUS	1個
2.01～3	250以下	[鋳鋼] SCPH	JIS 30K RFフランジ	1 1/2B(40A)	JIS 30K RFフランジ	1 1/2B(40A)	3.0以下	SUS	1個
2.01～3	250以下	[鋳鋼] SCPH	JIS 30K RFフランジ	2B(50A)	JIS 30K RFフランジ	2B(50A)	3.0以下	SUS	1個
2.01～3	250以下	[鋳鋼] SCPH	JIS 30K RFフランジ	2 1/2B(65A)	JIS 30K RFフランジ	2 1/2B(65A)	3.0以下	SUS	1個
2.01～3	250以下	[鋳鋼] SCPH	JIS 30K RFフランジ	3B(80A)	JIS 30K RFフランジ	3B(80A)	3.0以下	SUS	1個
2.01～3	250以下	[鋳鋼] SCPH	JIS 30K RFフランジ	4B(100A)	JIS 30K RFフランジ	4B(100A)	3.0以下	SUS	1個

通常単価(税別) (税込単価)	通常出荷日

92,865円 ( 102,152円 )	5日目
92,951円 ( 102,246円 )	5日目
115,488円 ( 127,037円 )	5日目
117,510円 ( 129,261円 )	5日目
135,752円 ( 149,327円 )	5日目
158,991円 ( 174,890円 )	5日目
213,804円 ( 235,184円 )	4日目
301,856円 ( 332,042円 )	4日目
523,055円 ( 575,361円 )	4日目
751,396円 ( 826,536円 )	4日目
1,321,823円 ( 1,454,005円 )	4日目
95,482円 ( 105,030円 )	5日目
94,551円 ( 104,006円 )	5日目
120,588円 ( 132,647円 )	5日目
126,334円 ( 138,967円 )	5日目
150,377円 ( 165,415円 )	5日目
174,689円 ( 192,158円 )	5日目
251,132円 ( 276,245円 )	4日目
373,037円 ( 410,341円 )	4日目
600,811円 ( 660,892円 )	4日目
877,312円 ( 965,043円 )	4日目
1,383,379円 ( 1,521,717円 )	4日目
228,297円 ( 251,127円 )	5日目
228,297円 ( 251,127円 )	5日目
287,707円 ( 316,478円 )	5日目
291,102円 ( 320,212円 )	5日目
291,950円 ( 321,145円 )	5日目
357,299円 ( 393,029円 )	5日目
512,611円 ( 563,872円 )	5日目
633,124円 ( 696,436円 )	5日目
854,632円 ( 940,095円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・高圧蒸気の減圧に使用するパイロット式減圧弁です。
・最大減圧比20：1で高差圧時でも安定した作動をします。
・旧RP-2H型減圧弁と面間寸法は同じで、約40％軽量化されております

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

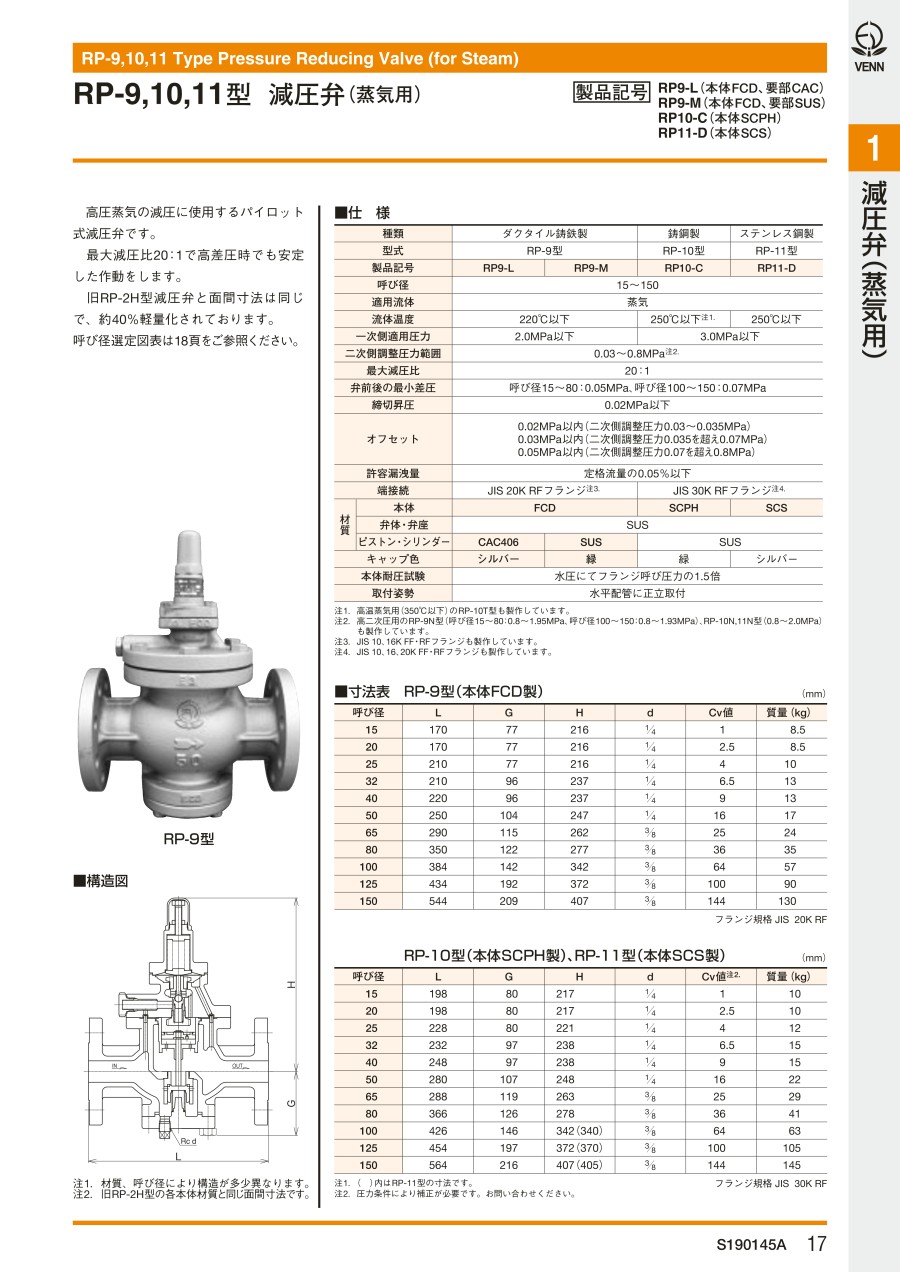

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
