イノテック（カネミツ）

STB シーブ 5V

カタログ |

通常単価(税別): 13,804円～121,825円

税込単価: 15,184円～134,008円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イノテック（カネミツ）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イノテック（カネミツ）

通常出荷日：3 日目～

【特長】・材質および、振れ、バランスの精度を充分高めております・A．B．C．D...

種類
Vベルトプーリ
プーリベルト種類
細幅Vベルト（ウェッジタイプ）
プーリ溝形状
5V
材質
FC200以上
溝幅 (mm)
15.2±0.13

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が77型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

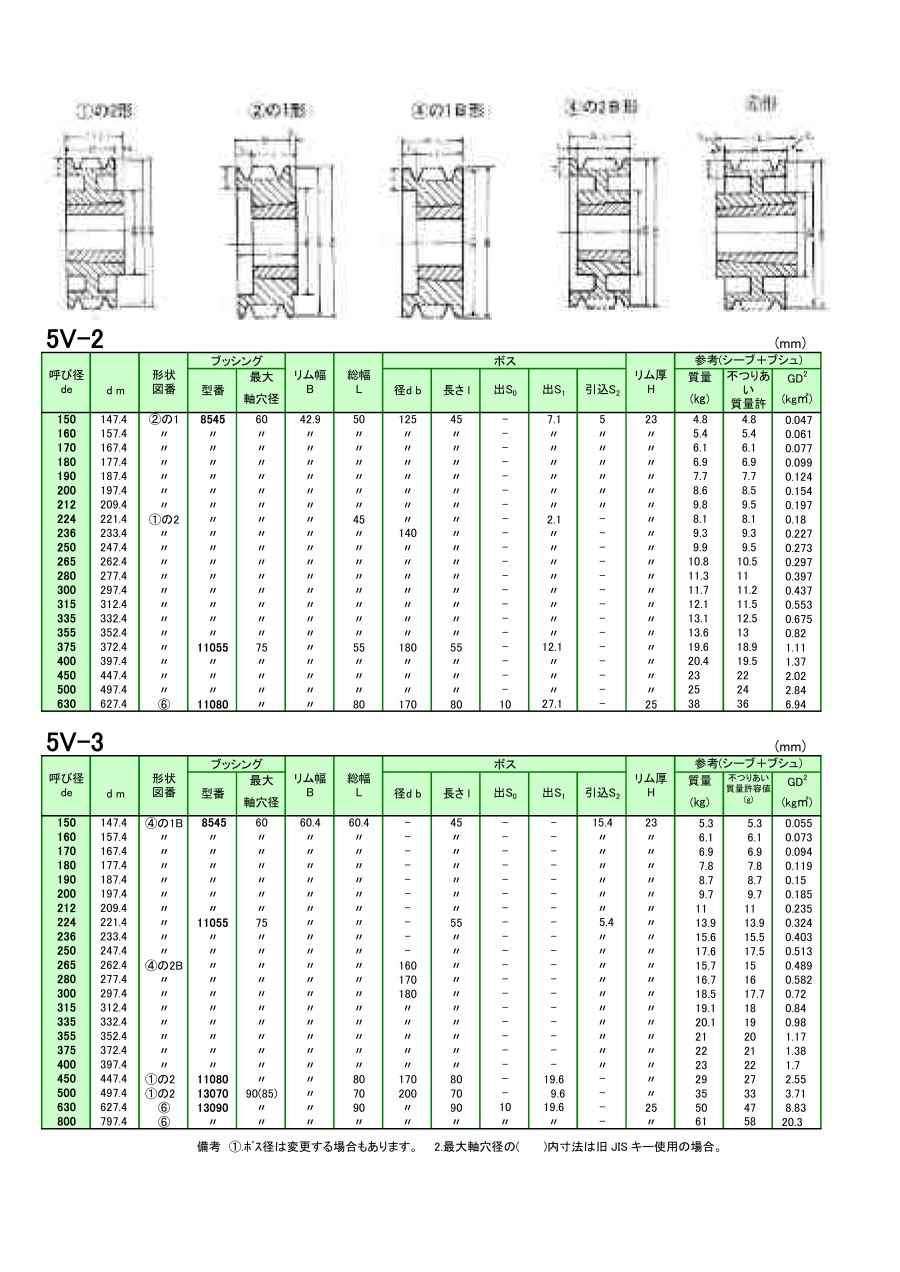

5V-2

単位：mm

5V-3

5V-4

5V-5

5V-6

5V-8

5V-10

ボス径は変更する場合もあります。
最大軸穴径の（）内寸法は旧JISキー使用の場合。

STBシーブ溝部の寸法精度

単位：mm

注：STBシーブの呼び径は、外径で示しています。

材料

FC200以上

●最高回転数

STBシーブの最高回転数は周速30m/sまでご使用いただけます。
（30m/sを越えると材質をFCD、または鋼材に変える様検討する必要があります。）

品質

●外径の許容差

●外径の振れおよびリム側面の振れの許容値

呼び径	外径の許容差
125以下	±0.4
125をこえ315以下	±0.6
315をこえ710以下	±0.9
710をこえ1,000以下	±1.2
1,000をこえ1,250以下	±1.5

呼び径	外周の振れの許容値	リム側面の振れの許容値
125以下	0.2	0.2
125をこえ315以下	0.3	0.3
315をこえ710以下	0.4	0.4
710をこえ1,000以下	0.6	0.6
1,000をこえ1,250以下	0.8	0.8

型番リスト

表示件数

型番

プーリ溝本数

呼び

(mm)

総幅

(mm)

RoHS?

最小発注数量

2	150	147.4	50	10	1個
3	150	147.4	60.4	10	1個
4	150	147.4	77.9	10	1個
2	160	157.4	50	10	1個
3	160	157.4	60.4	10	1個
4	160	157.4	77.9	10	1個
2	170	167.4	50	10	1個
3	170	167.4	60.4	10	1個
4	170	167.4	77.9	10	1個
2	180	177.4	50	10	1個
3	180	177.4	60.4	10	1個
4	180	177.4	77.9	10	1個
5	180	177.4	95.4	10	1個
6	180	177.4	112.9	10	1個
2	190	187.4	50	10	1個
3	190	187.4	60.4	10	1個
4	190	187.4	77.9	10	1個
5	190	187.4	95.4	10	1個
6	190	187.4	112.9	10	1個
3	200	197.4	60.4	10	1個
4	200	197.4	77.9	10	1個
5	200	197.4	95.4	10	1個
6	200	197.4	112.9	10	1個
2	212	209.4	50	10	1個
3	212	209.4	60.4	10	1個
5	212	209.4	95.4	10	1個
6	212	209.4	112.9	10	1個
8	212	209.4	147.9	10	1個
2	224	221.4	45	10	1個
3	224	221.4	60.4	10	1個
4	224	221.4	77.9	10	1個
5	224	221.4	95.4	10	1個
6	224	221.4	112.9	10	1個
2	236	233.4	45	10	1個
3	236	233.4	60.4	10	1個
4	236	233.4	77.9	10	1個
5	236	233.4	95.4	10	1個
8	236	233.4	147.9	10	1個
2	250	247.4	45	10	1個
4	250	247.4	77.9	10	1個
5	250	247.4	95.4	10	1個
6	250	247.4	112.9	10	1個
2	265	262.4	45	10	1個
3	265	262.4	60.4	10	1個
4	265	262.4	77.9	10	1個
5	265	262.4	95.4	10	1個
2	280	277.4	45	10	1個
3	280	277.4	60.4	10	1個
4	280	277.4	77.9	10	1個
5	280	277.4	95.4	10	1個
6	280	277.4	112.9	10	1個
2	300	297.4	45	10	1個
3	300	297.4	60.4	10	1個
4	300	297.4	77.9	10	1個
5	300	297.4	95.4	10	1個
2	315	312.4	45	10	1個
3	315	312.4	60.4	10	1個
4	315	312.4	77.9	10	1個
5	315	312.4	95.4	10	1個
6	315	312.4	112.9	10	1個

通常単価(税別) (税込単価)	通常出荷日

13,804円 ( 15,184円 )	4日目
14,988円 ( 16,487円 )	5日目
18,238円 ( 20,062円 )	4日目
15,125円 ( 16,638円 )	4日目
17,678円 ( 19,446円 )	5日目
17,792円 ( 19,571円 )	5日目
15,315円 ( 16,847円 )	4日目
17,770円 ( 19,547円 )	5日目
19,173円 ( 21,090円 )	4日目
17,762円 ( 19,538円 )	5日目
17,764円 ( 19,540円 )	5日目
20,514円 ( 22,565円 )	5日目
28,920円 ( 31,812円 )	5日目
31,542円 ( 34,696円 )	5日目
17,797円 ( 19,577円 )	4日目
19,140円 ( 21,054円 )	5日目
23,306円 ( 25,637円 )	5日目
27,457円 ( 30,203円 )	4日目
34,293円 ( 37,722円 )	4日目
20,439円 ( 22,483円 )	4日目
26,043円 ( 28,647円 )	4日目
35,034円 ( 38,537円 )	5日目
37,051円 ( 40,756円 )	5日目
21,303円 ( 23,433円 )	5日目
20,543円 ( 22,597円 )	4日目
35,589円 ( 39,148円 )	5日目
39,904円 ( 43,894円 )	4日目
53,728円 ( 59,101円 )	4日目
20,436円 ( 22,480円 )	5日目
24,630円 ( 27,093円 )	4日目
30,200円 ( 33,220円 )	5日目
37,069円 ( 40,776円 )	4日目
41,231円 ( 45,354円 )	5日目
21,848円 ( 24,033円 )	5日目
28,937円 ( 31,831円 )	4日目
31,542円 ( 34,696円 )	5日目
39,913円 ( 43,904円 )	5日目
65,701円 ( 72,271円 )	4日目
24,530円 ( 26,983円 )	5日目
37,009円 ( 40,710円 )	5日目
41,294円 ( 45,423円 )	5日目
49,434円 ( 54,377円 )	5日目
30,080円 ( 33,088円 )	4日目
32,765円 ( 36,042円 )	4日目
38,378円 ( 42,216円 )	5日目
48,048円 ( 52,853円 )	4日目
30,091円 ( 33,100円 )	5日目
32,914円 ( 36,205円 )	5日目
39,871円 ( 43,858円 )	5日目
49,376円 ( 54,314円 )	4日目
57,683円 ( 63,451円 )	4日目
31,490円 ( 34,639円 )	5日目
38,444円 ( 42,288円 )	5日目
41,297円 ( 45,427円 )	5日目
53,708円 ( 59,079円 )	4日目
32,776円 ( 36,054円 )	4日目
41,008円 ( 45,109円 )	4日目
45,266円 ( 49,793円 )	5日目
61,273円 ( 67,400円 )	5日目
64,571円 ( 71,028円 )	4日目

基本情報

基本情報

【特長】
・材質および、振れ、バランスの精度を充分高めております
・A．B．C．D．形にくらべ、細幅Vベルト（5V）は、ベルトの伝動容量が非常に大きいため多くのメリットが生まれ、高馬力のもの程大きくコストダウンに寄与します
・プーリがコンパクトになるため従来品では大型化して使用できなかった低速馬力用にも使用できるようになり、チェーンやギヤー伝動をこれにおきかえる事も可能になりました
・ブッシングの軸穴は、300種類を標準化しており、更に、キーは1つの軸穴径につき、新JISキー、旧JISキー両方を標準化致しております

ご注意

材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
