SNS パワーシーブ 5V
- 一部SALE 2026/01/31まで
- 通常単価(税別)
- 10,825円～213,735円特別価格
- 税込単価
- 11,908円～235,109円特別価格
JIS B1855細幅Vプーリの寸法を採用。呼び径Φ150～1000、溝数2～...
詳細情報を確認する- 種類
- Vベルトプーリ
- プーリベルト種類
- 細幅Vベルト（ウェッジタイプ）
- プーリ溝形状
- 5V
- 材質
- FC200以上
- 溝幅 (mm)
- 15.2±0.13
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
また、ご注文確定後に納期遅延のご連絡をさせていただく可能性がございます。あらかじめご了承の上ご注文をお願い致します。 - 本商品は下穴品（加工無し）のみです。ミスミでの軸穴径変更等追加工のお取り扱いはございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報
外形図
（1）の1形
（1）の2形
（2）の1形
（2）の2形
（4）の1形
（4）の2形
パワーシーブの外観
溝部の形状
製品仕様
品質
| 呼び径 | 外径の許容差 |
|---|---|
| 125以下 | ±0.4（±0.6） |
| 125をこえ315以下 | ±0.6（±0.8） |
| 315をこえ710以下 | ±0.9（±1.2） |
| 710をこえ1,000以下 | ±1.2（±1.6） |
| 1,000をこえ1,250以下 | ±1.5（±2） |
| 呼び径 | 外周の振れの許容値（JIS規格） | リム側面の振れの許容値（JIS規格） |
|---|---|---|
| 125以下 | 0.2 | 0.2 |
| 125をこえ315以下 | 0.3 | 0.3 |
| 315をこえ710以下 | 0.4 | 0.4 |
| 710をこえ1,000以下 | 0.6 | 0.6 |
| 1,000をこえ1,250以下 | 0.8 | 0.8 |
●バランス
不釣合い質量許容値はパワーシーブの質量の0.1%（周速15m/sで釣り合い良さG16相当）としております。但し最小は1gです。
各サイズの外周上の不釣合い質量許容値をパワーシーブ寸法表に記載しております。
●最高回転数
パワーシーブの最高回転数は周速30m/s迄ご使用いただけます。
（30m/sを超えると材質をFCD、または鋼材に変えるよう検討する必要があります。）

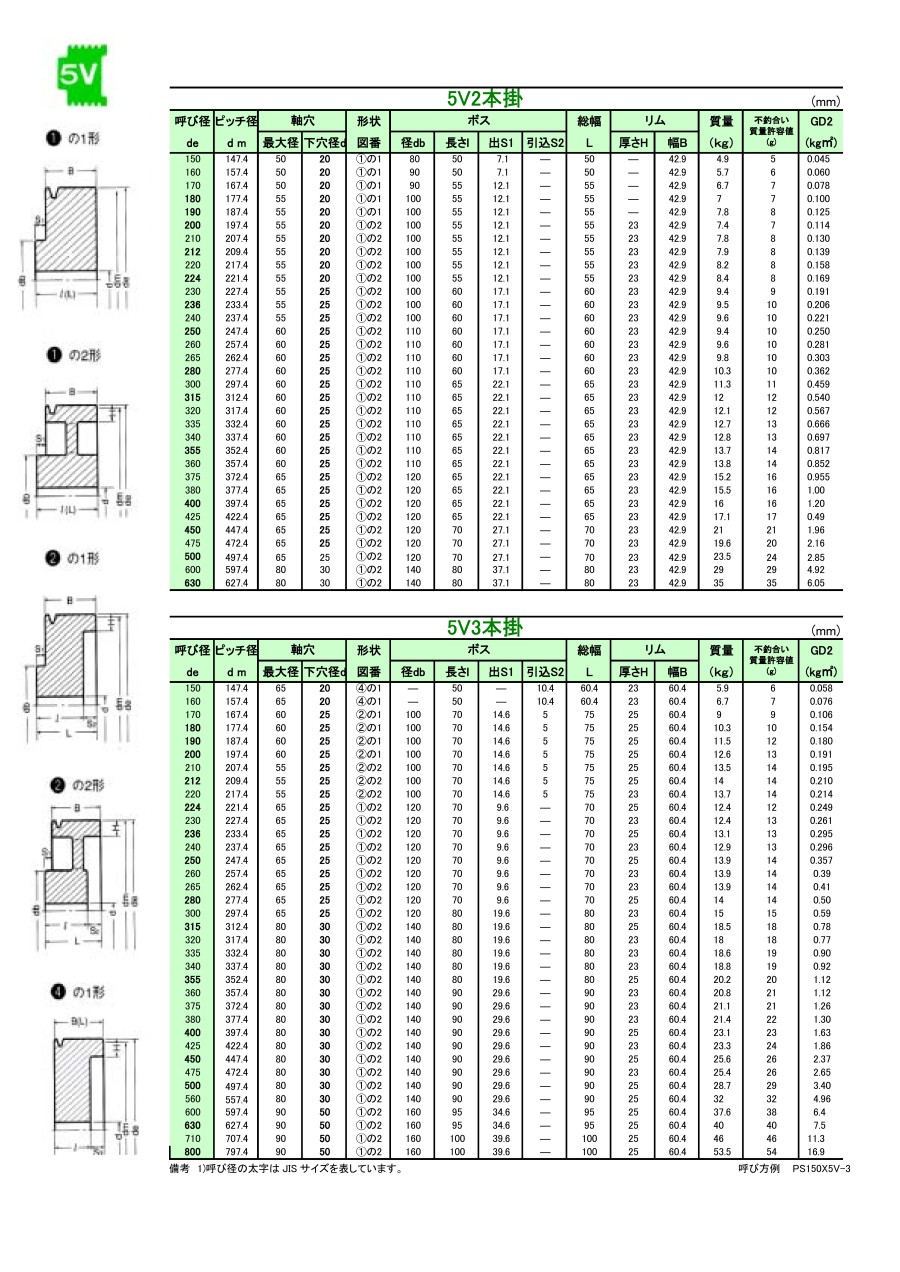

規格表
※呼び径の太字はJISサイズを表しています。
溝部の寸法精度
| 呼び径 de（=do） | α（度） ±0.5 | W ±0.13 | h | dmとdeの差 | e | f（最小） | r1 | r2 | r3 |
|---|---|---|---|---|---|---|---|---|---|
| 250以下 | 38 | 15.2 | 15.0 | 2.6 | 17.5±0.25 | 12.7 | 0.2・0.5 | 0.5・1.0 | 2・3 |
| 250をこえ400以下 | 40 | ||||||||
| 400をこえるもの | 42 |
注：パワーシーブの呼び径は、外径で示しています。
●ベルト本数とプーリ幅
| 形 | 本数 | ||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | |
| 5V | 25.4 | 42.9 | 60.4 | 77.9 | 95.4 | 112.9 | 130.4 | 147.9 | 165.4 | 182.9 | 200.4 | 217.9 | 235.4 | 252.9 | 270.4 |
プーリ幅は、e×（ベルト本数-1）+2fで求めることができます。
商品特長詳細
製品比較情報
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,825円 ( 11,908円 ) | 5日目 |
13,380円 ( 14,718円 ) | 5日目 |
16,065円 ( 17,672円 ) | 5日目 |
23,510円 ( 25,861円 ) | 5日目 |
27,068円24,902円 ( 27,392円 ) | 4日目 |
12,196円 ( 13,416円 ) | 4日目 |
18,698円 ( 20,568円 ) | 5日目 |
27,028円24,865円 ( 27,352円 ) | 4日目 |
13,108円 ( 14,419円 ) | 4日目 |
16,065円 ( 17,672円 ) | 5日目 |
20,088円 ( 22,097円 ) | 4日目 |
25,654円23,601円 ( 25,961円 ) | 4日目 |
28,311円26,046円 ( 28,651円 ) | 4日目 |
13,593円 ( 14,952円 ) | 5日目 |
25,635円 ( 28,199円 ) | 5日目 |
27,028円24,865円 ( 27,352円 ) | 5日目 |
16,197円 ( 17,817円 ) | 4日目 |
20,075円18,469円 ( 20,316円 ) | 5日目 |
27,037円 ( 29,741円 ) | 4日目 |
32,235円29,011円 ( 31,912円 ) | 4日目 |
15,693円 ( 17,262円 ) | 5日目 |
20,103円18,494円 ( 20,343円 ) | 5日目 |
24,295円22,351円 ( 24,586円 ) | 5日目 |
31,083円27,974円 ( 30,771円 ) | 5日目 |
36,003円 ( 39,603円 ) | 5日目 |
21,486円19,767円 ( 21,744円 ) | 4日目 |
24,230円22,291円 ( 24,520円 ) | 4日目 |
32,424円29,830円 ( 32,813円 ) | 5日目 |
39,086円35,177円 ( 38,695円 ) | 4日目 |
47,273円42,545円 ( 46,800円 ) | 4日目 |
17,386円 ( 19,125円 ) | 5日目 |
21,519円19,797円 ( 21,777円 ) | 5日目 |
28,336円 ( 31,170円 ) | 5日目 |
40,570円37,324円 ( 41,056円 ) | 4日目 |
20,142円 ( 22,156円 ) | 4日目 |
26,822円24,676円 ( 27,144円 ) | 4日目 |
40,570円37,324円 ( 41,056円 ) | 4日目 |
49,838円44,854円 ( 49,339円 ) | 4日目 |
17,415円 ( 19,157円 ) | 5日目 |
24,209円22,272円 ( 24,499円 ) | 5日目 |
36,400円32,760円 ( 36,036円 ) | 5日目 |
44,476円40,028円 ( 44,031円 ) | 5日目 |
18,820円17,314円 ( 19,045円 ) | 5日目 |
25,529円23,486円 ( 25,835円 ) | 5日目 |
30,948円27,853円 ( 30,638円 ) | 5日目 |
18,830円 ( 20,713円 ) | 4日目 |
25,635円23,584円 ( 25,942円 ) | 5日目 |
30,859円28,390円 ( 31,229円 ) | 5日目 |
21,374円19,664円 ( 21,630円 ) | 5日目 |
25,605円23,556円 ( 25,912円 ) | 5日目 |
35,020円31,518円 ( 34,670円 ) | 5日目 |
21,524円19,802円 ( 21,782円 ) | 5日目 |
26,849円24,701円 ( 27,171円 ) | 5日目 |
36,271円32,643円 ( 35,907円 ) | 5日目 |
45,732円41,158円 ( 45,274円 ) | 5日目 |
53,857円48,471円 ( 53,318円 ) | 4日目 |
21,489円 ( 23,638円 ) | 4日目 |
27,002円24,841円 ( 27,325円 ) | 5日目 |
45,911円41,319円 ( 45,451円 ) | 4日目 |
54,240円48,816円 ( 53,698円 ) | 4日目 |
詳細情報
基本情報
JIS B1855細幅Vプーリの寸法を採用。呼び径Φ150～1000、溝数2～10。中間サイズも規格化。選択幅が広く、設計が容易。材料はFC200以上（伝動容量の大きいものはFC250）。
【特長】
・JISサイズの他に多くの中間サイズを規格化して、回転比や軸間距離などが比較的自由に選択でき、設計が容易にできるようにしております
・J1S B 1855細幅Vプーリの寸法を採用し互換性があるようになっております
・材料はFC200以上（伝動容量の大きいものはFC250）を用い、また各種の寸法および振れ、バランスの精度は十分高めてプーリの性能を100％発揮できるようにしております
・従来品（A．B．C・・・・形）にくらべ細幅Vベルト（5V形）は、ベルトの伝動容量が非常に大きいため多くのメリットが生まれ高馬力のもの程大きくコストダウンに寄与します
・プーリがコンパクトになるため従来品では大型化して使用できなかった低速馬力用にも使用できるようになり、チェンや伝動をこれにおきかえることも可能になりました
・パワーシーブはこれ等に耐え得る十分な強度を有しています
・発売以来、多数御使用されておりますので安心してご採用頂けます
・バンドーパワーエース、パワースクラムは勿論、マックスウエッジベルトとの使用においても互換性があります
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
また、ご注文確定後に納期遅延のご連絡をさせていただく可能性がございます。あらかじめご了承の上ご注文をお願い致します。 - 本商品は下穴品（加工無し）のみです。ミスミでの軸穴径変更等追加工のお取り扱いはございません。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
