イノテック（カネミツ）

SNS パワーシーブ 3V

SNS パワーシーブ 3V
通常単価(税別)
2,296円～57,574円
税込単価
2,526円～63,331円
通常出荷日：4日目～19日目

【特長】・JISサイズの他に多くの中間サイズを規格化して、回転比や軸間距離などが比較的自由に選択でき、...

詳細を確認
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
    また、ご注文確定後に納期遅延のご連絡をさせていただく可能性がございます。あらかじめご了承の上ご注文をお願い致します。
  • 本商品は下穴品（加工無し）のみです。ミスミでの軸穴径変更等追加工のお取り扱いはございません。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
詳細を確認

よく一緒に見られています

STB シーブ 3V

イノテック（カネミツ）

STB シーブ 3V
通常価格(税別)： 3,158円 (税込価格：3,474円)

通常出荷日：3 日目 ～

よく一緒に見られています

SNS パワーシーブ 5V

イノテック（カネミツ）

SNS パワーシーブ 5V
通常価格(税別)： 10,825円 (税込価格：11,908円)

通常出荷日：4 日目 ～

未確定：候補が130型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

SNS パワーシーブ 3V 外形図1

（1）の1形

SNS パワーシーブ 3V 外形図2

（1）の2形

SNS パワーシーブ 3V 外形図3

（2）の1形

SNS パワーシーブ 3V 外形図8

パワーシーブの外観

SNS パワーシーブ 3V 外形図7

溝部の形状

本商品は下穴品（加工無し）のみです。ミスミでの軸穴径変更等追加工のお取り扱いはございません。

製品仕様

品質

●外径の許容差
●外周の振れおよびリム側面の振れの許容値
単位：mm
呼び径外径の許容差
125以下±0.4（±0.6）
125をこえ315以下±0.6（±0.8）
315をこえ710以下±0.9（±1.2）
710をこえ1,000以下±1.2（±1.6）
1,000をこえ1,250以下±1.5（±2）
単位：mm
呼び径外周の振れの許容値（JIS規格）リム側面の振れの許容値（JIS規格）
125以下0.20.2
125をこえ315以下0.30.3
315をこえ710以下0.40.4
710をこえ1,000以下0.60.6
1,000をこえ1,250以下0.80.8

●バランス

不釣合い質量許容値はパワーシーブの質量の0.1%（周速15m/sで釣り合い良さG16相当）としております。但し最小は1gです。
各サイズの外周上の不釣合い質量許容値をパワーシーブ寸法表に記載しております。



●最高回転数

パワーシーブの最高回転数は周速30m/s迄ご使用いただけます。
（30m/sを超えると材質をFCD、または鋼材に変えるよう検討する必要があります。）

規格表

※呼び径の太字はJISサイズを表しています。

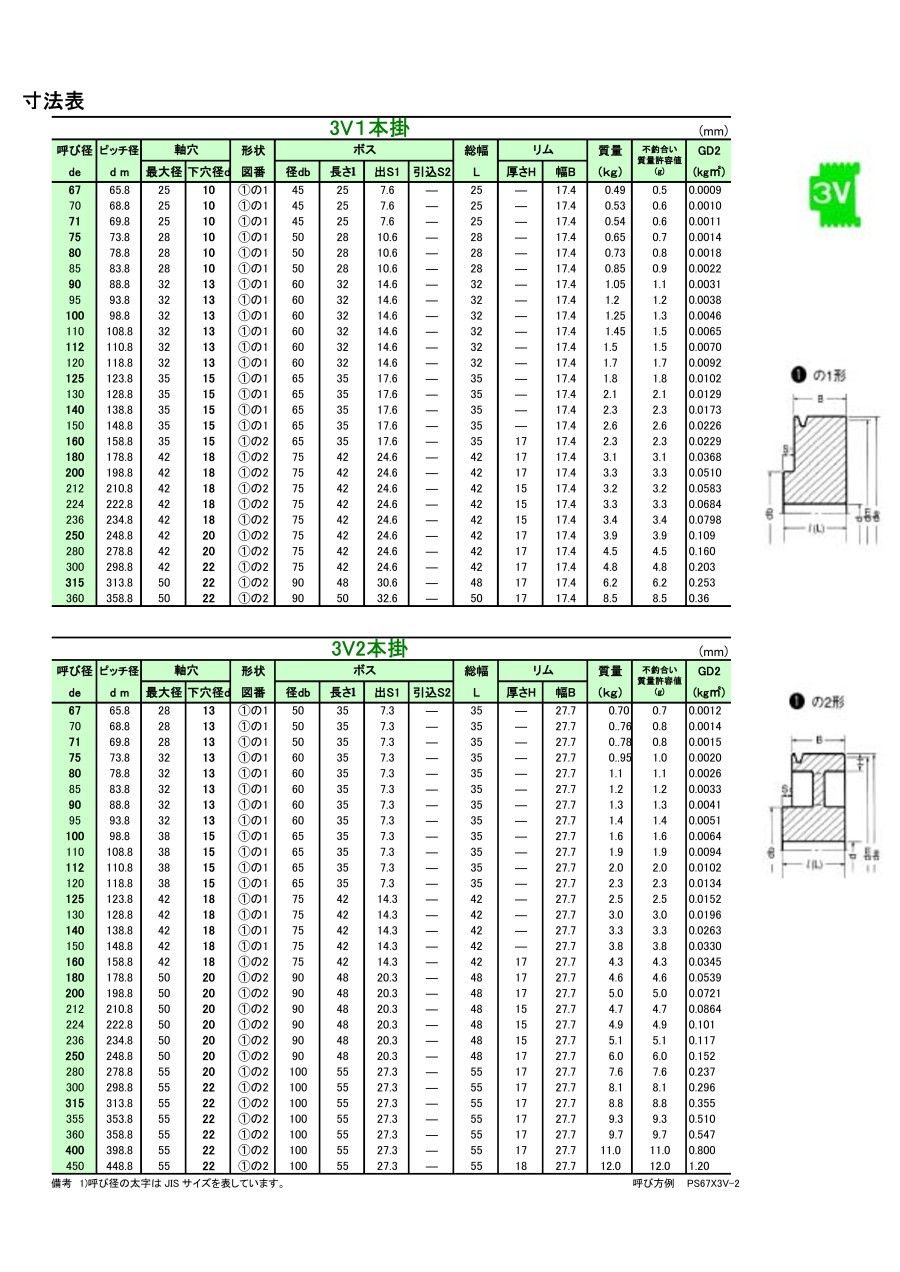

SNS パワーシーブ 3V 規格表1

SNS パワーシーブ 3V 規格表2

SNS パワーシーブ 3V 規格表3

SNS パワーシーブ 3V 規格表4

SNS パワーシーブ 3V 規格表5

SNS パワーシーブ 3V 規格表6


溝部の寸法精度

単位：mm
呼び径
de（=do）		α（度）
±0.5		W
±0.13		hdmとdeの差ef（最小）r1r2r3
90以下368.99.01.210.3±0.258.70.2～0.50.5～1.01～2
90をこえ150以下38
150をこえ300以下40
300をこえるもの42

パワーシーブの呼び径は、外径で示しています。



●ベルト本数とプーリ幅

本数123456789101112131415
3V17.427.73848.358.668.979.289.599.8110.1120.4130.7141151.3161.6

プーリ幅は、e×（ベルト本数-1）+2fで求めることができます。

商品特長詳細

製品比較情報

SNS パワーシーブ 3V 比較表

型番リスト

表示件数
  • 1
  • 2
  • 3
  • 次へ
    • 型番
    67X3V-2
    67X3V-3
    67X3V-4
    70X3V-1
    70X3V-2
    70X3V-3
    70X3V-4
    71X3V-1
    71X3V-2
    71X3V-3
    71X3V-4
    75X3V-1
    75X3V-2
    75X3V-3
    75X3V-4
    80X3V-1
    80X3V-2
    80X3V-3
    85X3V-1
    85X3V-2
    85X3V-3
    85X3V-4
    90X3V-1
    90X3V-3
    90X3V-4
    95X3V-1
    95X3V-2
    95X3V-3
    95X3V-4
    100X3V-1
    100X3V-2
    100X3V-3
    100X3V-4
    100X3V-5
    110X3V-1
    110X3V-3
    110X3V-4
    110X3V-5
    110X3V-6
    112X3V-1
    112X3V-2
    112X3V-4
    112X3V-5
    112X3V-6
    120X3V-1
    120X3V-2
    120X3V-3
    120X3V-4
    120X3V-5
    120X3V-6
    125X3V-1
    125X3V-2
    125X3V-3
    125X3V-4
    125X3V-5
    130X3V-1
    130X3V-2
    130X3V-3
    130X3V-4
    130X3V-5

    プーリ溝本数

    呼び

    dm

    (mm)

    軸穴d最大径

    (mm)

    軸穴d下穴径

    (mm)

    総幅

    (mm)

    		RoHS?最小発注数量
    2
    67
    65.8
    28
    13
    35
    10
    1個
    3
    67
    65.8
    32
    13
    45
    10
    1個
    4
    67
    65.8
    32
    15
    55
    10
    1個
    1
    70
    68.8
    25
    10
    25
    10
    1個
    2
    70
    68.8
    28
    13
    35
    10
    1個
    3
    70
    68.8
    32
    13
    45
    10
    1個
    4
    70
    68.8
    32
    15
    55
    10
    1個
    1
    71
    69.8
    25
    10
    25
    10
    1個
    2
    71
    69.8
    28
    13
    35
    10
    1個
    3
    71
    69.8
    32
    13
    45
    10
    1個
    4
    71
    69.8
    32
    15
    55
    10
    1個
    1
    75
    73.8
    28
    10
    28
    10
    1個
    2
    75
    73.8
    32
    13
    35
    10
    1個
    3
    75
    73.8
    35
    15
    45
    10
    1個
    4
    75
    73.8
    35
    15
    55
    10
    1個
    1
    80
    78.8
    28
    10
    28
    10
    1個
    2
    80
    78.8
    32
    13
    35
    10
    1個
    3
    80
    78.8
    35
    15
    45
    10
    1個
    1
    85
    83.8
    28
    10
    28
    10
    1個
    2
    85
    83.8
    32
    13
    35
    10
    1個
    3
    85
    83.8
    35
    15
    45
    10
    1個
    4
    85
    83.8
    35
    15
    55
    10
    1個
    1
    90
    88.8
    32
    13
    32
    10
    1個
    3
    90
    88.8
    42
    15
    48
    10
    1個
    4
    90
    88.8
    42
    18
    55
    10
    1個
    1
    95
    93.8
    32
    13
    32
    10
    1個
    2
    95
    93.8
    32
    13
    35
    10
    1個
    3
    95
    93.8
    42
    15
    48
    10
    1個
    4
    95
    93.8
    42
    18
    55
    10
    1個
    1
    100
    98.8
    32
    13
    32
    10
    1個
    2
    100
    98.8
    38
    15
    35
    10
    1個
    3
    100
    98.8
    42
    15
    48
    10
    1個
    4
    100
    98.8
    42
    18
    55
    10
    1個
    5
    100
    98.8
    50
    18
    65
    10
    1個
    1
    110
    108.8
    32
    13
    32
    10
    1個
    3
    110
    108.8
    42
    15
    48
    10
    1個
    4
    110
    108.8
    50
    18
    60
    10
    1個
    5
    110
    108.8
    50
    18
    65
    10
    1個
    6
    110
    108.8
    50
    20
    80
    10
    1個
    1
    112
    110.8
    32
    13
    32
    10
    1個
    2
    112
    110.8
    38
    15
    35
    10
    1個
    4
    112
    110.8
    50
    18
    60
    10
    1個
    5
    112
    110.8
    50
    18
    65
    10
    1個
    6
    112
    110.8
    50
    20
    80
    10
    1個
    1
    120
    118.8
    32
    13
    32
    10
    1個
    2
    120
    118.8
    38
    15
    35
    10
    1個
    3
    120
    118.8
    42
    15
    48
    10
    1個
    4
    120
    118.8
    50
    18
    60
    10
    1個
    5
    120
    118.8
    50
    18
    65
    10
    1個
    6
    120
    118.8
    50
    20
    80
    10
    1個
    1
    125
    123.8
    35
    15
    35
    10
    1個
    2
    125
    123.8
    42
    18
    42
    10
    1個
    3
    125
    123.8
    50
    18
    55
    10
    1個
    4
    125
    123.8
    50
    18
    60
    10
    1個
    5
    125
    123.8
    50
    18
    65
    10
    1個
    1
    130
    128.8
    35
    15
    35
    10
    1個
    2
    130
    128.8
    42
    18
    42
    10
    1個
    3
    130
    128.8
    50
    18
    55
    10
    1個
    4
    130
    128.8
    50
    18
    60
    10
    1個
    5
    130
    128.8
    55
    20
    70
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,739円
    ( 3,013円 )
    5日目
    3,089円
    ( 3,398円 )
    4日目
    4,068円
    ( 4,475円 )
    4日目
    2,578円
    ( 2,836円 )
    4日目
    3,019円
    ( 3,321円 )
    4日目
    4,224円
    ( 4,646円 )
    9日目
    3,978円
    ( 4,376円 )
    19日目
    2,296円
    ( 2,526円 )
    5日目
    2,774円
    ( 3,051円 )
    4日目
    3,710円
    ( 4,081円 )
    4日目
    4,494円
    ( 4,943円 )
    4日目
    2,550円
    ( 2,805円 )
    4日目
    3,879円
    ( 4,267円 )
    5日目
    4,054円
    ( 4,459円 )
    5日目
    4,594円
    ( 5,053円 )
    4日目
    2,781円
    ( 3,059円 )
    5日目
    4,140円
    ( 4,554円 )
    5日目
    4,226円
    ( 4,649円 )
    5日目
    2,837円
    ( 3,121円 )
    4日目
    3,710円
    ( 4,081円 )
    5日目
    4,587円
    ( 5,046円 )
    5日目
    5,319円
    ( 5,851円 )
    4日目
    3,012円
    ( 3,313円 )
    5日目
    5,312円
    ( 5,843円 )
    5日目
    5,998円
    ( 6,598円 )
    5日目
    3,131円
    ( 3,444円 )
    4日目
    4,227円
    ( 4,650円 )
    5日目
    5,579円
    ( 6,137円 )
    5日目
    6,446円
    ( 7,091円 )
    4日目
    3,885円
    ( 4,274円 )
    4日目
    4,597円
    ( 5,057円 )
    5日目
    6,306円
    ( 6,937円 )
    5日目
    6,789円
    ( 7,468円 )
    5日目
    8,204円
    ( 9,024円 )
    5日目
    5,097円
    ( 5,607円 )
    4日目
    7,581円
    ( 8,339円 )
    9日目
    8,723円
    ( 9,595円 )
    4日目
    10,285円
    ( 11,314円 )
    4日目
    11,652円
    ( 12,817円 )
    4日目
    4,420円
    ( 4,862円 )
    4日目
    5,579円
    ( 6,137円 )
    5日目
    8,022円
    ( 8,824円 )
    5日目
    9,547円
    ( 10,502円 )
    4日目
    10,164円
    ( 11,180円 )
    4日目
    4,951円
    ( 5,446円 )
    5日目
    6,250円
    ( 6,875円 )
    5日目
    8,299円
    ( 9,129円 )
    5日目
    8,737円
    ( 9,611円 )
    4日目
    10,267円
    ( 11,294円 )
    4日目
    10,932円
    ( 12,025円 )
    4日目
    5,319円
    ( 5,851円 )
    5日目
    6,327円
    ( 6,960円 )
    5日目
    7,826円
    ( 8,609円 )
    5日目
    9,002円
    ( 9,902円 )
    5日目
    11,240円
    ( 12,364円 )
    5日目
    5,635円
    ( 6,199円 )
    4日目
    6,971円
    ( 7,668円 )
    5日目
    8,337円
    ( 9,171円 )
    5日目
    9,463円
    ( 10,409円 )
    4日目
    11,786円
    ( 12,965円 )
    4日目
  • 1
  • 2
  • 3
  • 次へ

    • 詳細情報

    基本情報

    【特長】
    ・JISサイズの他に多くの中間サイズを規格化して、回転比や軸間距離などが比較的自由に選択でき、設計が容易にできるようにしております
    ・J1S B 1855細幅Vプーリの寸法を採用し互換性があるようになっております
    ・材料はFC200以上（伝動容量の大きいものはFC250）を用い、また各種の寸法および振れ、バランスの精度は十分高めてプーリの性能を100％発揮できるようにしております
    ・従来品（A．B．C・・・・形）にくらべ細幅Vベルト（3V形）は、ベルトの伝動容量が非常に大きいため多くのメリットが生まれ高馬力のもの程大きくコストダウンに寄与します
    ・プーリがコンパクトになるため従来品では大型化して使用できなかった低速馬力用にも使用できるようになり、チェンや伝動をこれにおきかえることも可能になりました
    ・パワーシーブはこれ等に耐え得る十分な強度を有しています
    ・発売以来、多数御使用されておりますので安心してご採用頂けます
    ・バンドーパワーエース、パワースクラムは勿論、マックスウエッジベルトとの使用においても互換性があります

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
      また、ご注文確定後に納期遅延のご連絡をさせていただく可能性がございます。あらかじめご了承の上ご注文をお願い致します。
    • 本商品は下穴品（加工無し）のみです。ミスミでの軸穴径変更等追加工のお取り扱いはございません。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    SNS パワーシーブ 3Vのレビュー
    この商品のレビューはありません

    この商品を見た人は、こんな商品も見ています

    今見ている商品
    SNS パワーシーブ 3V
    SNS パワーシーブ 5V
    STB シーブ 3V
    STB シーブ 5V
    SNS JIS VプーリA
    SNS JIS VプーリB
    メーカーイノテック（カネミツ）イノテック（カネミツ）イノテック（カネミツ）イノテック（カネミツ）イノテック（カネミツ）イノテック（カネミツ）
    通常価格2,296円-10,825円 -3,158円 -13,804円 -1,594円 -4,318円 -
    通常出荷日4日目〜4日目〜3日目〜4日目〜在庫品1日目〜在庫品1日目〜
    種類VベルトプーリVベルトプーリVベルトプーリVベルトプーリVベルトプーリVベルトプーリ
    プーリベルト種類細幅Vベルト（ウェッジタイプ）細幅Vベルト（ウェッジタイプ）細幅Vベルト（ウェッジタイプ）細幅Vベルト（ウェッジタイプ）標準Vベルト標準Vベルト
    プーリ溝形状3V5V3V5VAB
    材質FC200以上FC200以上FC200以上FC200以上FC200FC200
    溝幅(mm)8.9±0.1315.2±0.138.9±0.1315.2±0.13--
