イノテック（カネミツ）

SNS JIS VプーリA

Name: SNS JIS VプーリA
Brand: イノテック（カネミツ）
SKU: 221004957684
Rating: 4 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 1,594円～25,233円特別価格

税込単価: 1,753円～27,756円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イノテック（カネミツ）

NS 標準 Vプーリ B

4.5

通常価格(税別)： 949円 (税込価格：1,044円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イノテック（カネミツ）

NS 標準 Vプーリ A

4.5

通常価格(税別)： 1,083円 (税込価格：1,191円)

通常出荷日：在庫品1日目

呼び径Φ67～710、1～3本掛けまで豊富な品揃え、バランスの測定とつり合い良...

詳細情報を確認する

種類
Vベルトプーリ
プーリベルト種類
標準Vベルト
プーリ溝形状
A
材質
FC200
Vベルトの厚さ (mm)
9

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本商品は下穴品（加工無し）のみです。ミスミでの軸穴径変更等追加工のお取り扱いはございません。

未確定：候補が82型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

Vベルト車のミゾ部の形状

本商品は下穴品（加工無し）のみです。ミスミでの軸穴径変更等追加工のお取り扱いはございません。

規格表

A形1本掛

単位：mm

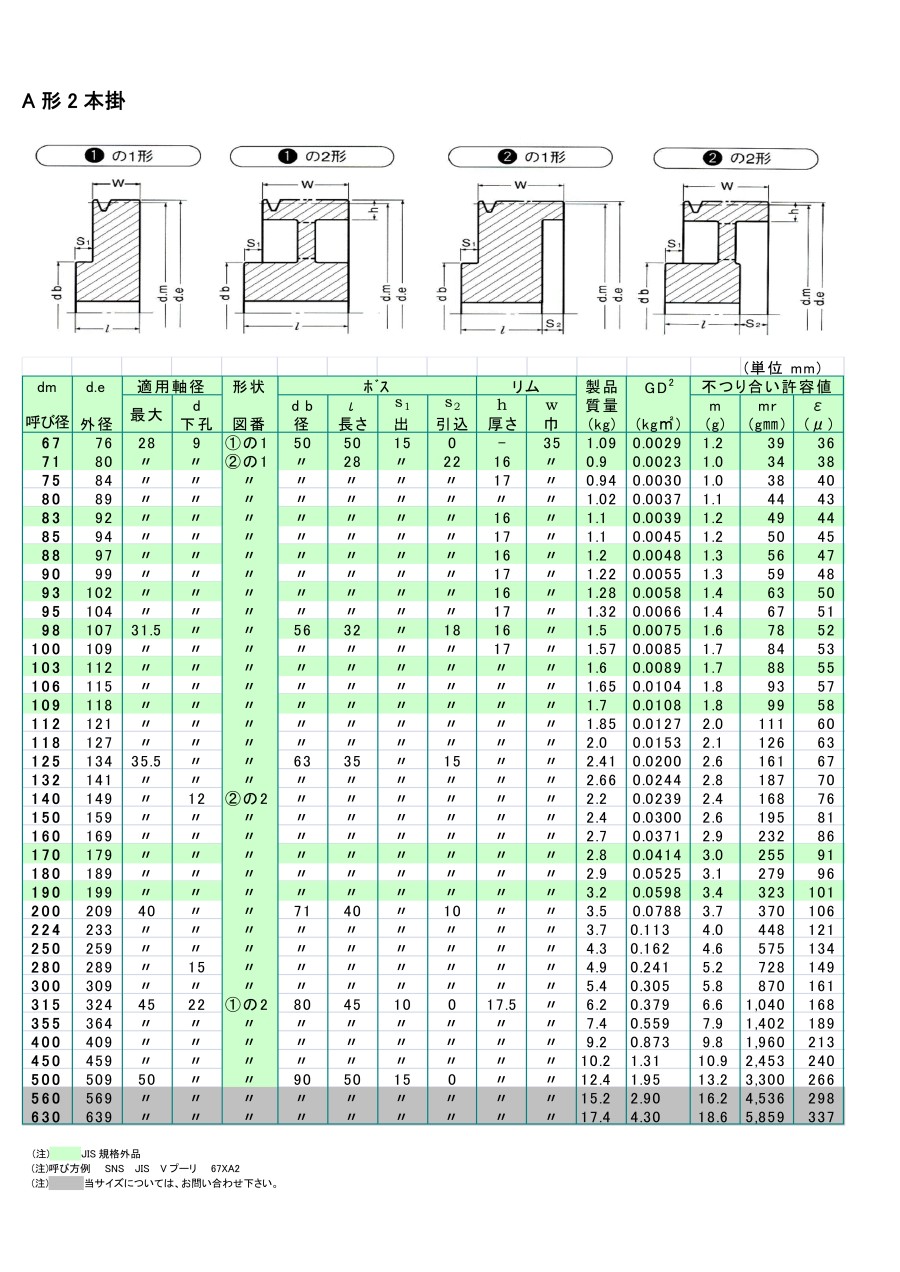

A形2本掛

単位：mm

A形3本掛

単位：mm

Vベルト車のミゾ部

単位：mm

dm	α（°）	L_o	（W）	k	k_o	e	f	r₂	r₃	（参考） Vベルトの厚さ
67以上100以下	34^±0.5	9.2	11.95	4.5（0～+0.2）	8.0	15.0^±0.3	10.0^±1	0.5～1.0	1～2	9
100をこえ125以下	36^±0.5		12.12
125をこえるもの	38^±0.5		12.3

●ベルト本数とプーリ幅

本数	1	2	3	4	5	6	7	8
A	20	35	50	65	80	95	110	125

プーリ幅はe×（ベルト本数-1）+2fで求めることができます。

●品質

単位：mm

呼び径	外周振れの許容値（JIS規格）	リム側面の振れの許容値（JIS規格）
67以上118以下	0.30	0.30
125以上300以下	0.40	0.40
315以上630以下	0.60	0.60

単位：mm

呼び径	許容差
呼び径	SNS	JIS
67以上118以下	±0.4	±0.6
125以上300以下	±0.6	±0.8
315以上630以下	±0.9	±1.2

型番リスト

表示件数

型番

プーリ溝本数

呼び

外径

(mm)

軸穴d最大径

(mm)

軸穴d下穴径

(mm)

総幅

(mm)

溝幅

(mm)

トラスココード

RoHS?

最小発注数量

1	67	76	25	9	35	11.95	385-4337	10	1個
3	67	76	28	11	65	11.95	848-5869	10	1個
3	71	80	31.5	11	65	11.95	848-5877	10	1個
1	75	84	25	9	35	11.95	385-4370	10	1個
3	75	84	31.5	11	65	11.95	848-5878	10	1個
1	80	89	25	9	35	11.95	385-4396	10	1個
3	80	89	31.5	11	65	11.95	848-5886	10	1個
1	83	92	25	9	35	11.95	848-5887	10	1個
2	83	92	28	9	50	11.95	848-5888	10	1個
3	83	92	31.5	11	65	11.95	848-5889	10	1個
3	85	94	31.5	11	65	11.95	848-5890	10	1個
1	88	97	25	9	35	11.95	848-5891	10	1個
2	88	97	28	9	50	11.95	848-5892	10	1個
3	88	97	31.5	11	65	11.95	848-5893	10	1個
1	90	99	25	9	35	11.95	385-4434	10	1個
2	90	99	28	9	50	11.95	385-4442	10	1個
3	90	99	31.5	11	65	11.95	848-5901	10	1個
1	93	102	25	9	35	11.95	848-5902	10	1個
2	93	102	28	9	50	11.95	848-5903	10	1個
3	93	102	31.5	11	65	11.95	848-5904	10	1個
1	95	104	25	9	35	11.95	385-4451	10	1個
2	95	104	28	9	50	11.95	385-4469	10	1個
3	95	104	31.5	11	65	11.95	848-5905	10	1個
1	98	107	28	9	35	11.95	848-5906	10	1個
2	98	107	31.5	9	50	11.95	848-5907	10	1個
3	98	107	35.5	15	65	11.95	848-5908	10	1個
2	100	109	31.5	9	50	11.95	385-4108	10	1個
3	100	109	35.5	15	65	11.95	848-5603	10	1個
1	103	112	28	9	35	12.12	848-5604	10	1個
2	103	112	31.5	9	50	12.12	848-5605	10	1個
3	103	112	35.5	15	65	12.12	848-5606	10	1個
1	106	115	28	9	35	12.12	385-4116	10	1個
2	106	115	31.5	9	50	12.12	385-4124	10	1個
3	106	115	35.5	15	65	12.12	848-5607	10	1個
1	109	118	28	9	35	12.12	848-5608	10	1個
2	109	118	31.5	9	50	12.12	848-5609	10	1個
3	109	118	35.5	15	65	12.12	848-5610	10	1個
1	112	121	28	9	35	12.12	385-4132	10	1個
3	112	121	35.5	15	65	12.12	848-5614	10	1個
1	118	127	28	9	35	12.12	385-4159	10	1個
2	118	127	31.5	9	50	12.12	385-4167	10	1個
3	118	127	35.5	15	65	12.12	848-5615	10	1個
2	125	134	35.5	9	50	12.12	385-4183	10	1個
3	125	134	35.5	15	65	12.12	848-5621	10	1個
1	132	141	28	9	35	12.30	385-4213	10	1個
2	132	141	35.5	9	50	12.30	385-4221	10	1個
3	132	141	40	15	65	12.30	848-5625	10	1個
1	140	149	28	12	35	12.30	385-4230	10	1個
2	140	149	35.5	12	50	12.30	385-4248	10	1個
3	140	149	40	15	65	12.30	848-5636	10	1個
1	150	159	31.5	12	32	12.30	848-5645	10	1個
2	150	159	35.5	12	50	12.30	848-5646	10	1個
3	150	159	40	15	65	12.30	848-5647	10	1個
1	160	169	31.5	12	32	12.30	848-5656	10	1個
2	160	169	35.5	12	50	12.30	848-5657	10	1個
3	160	169	40	15	50	12.30	848-5658	10	1個
1	170	179	31.5	12	32	12.30	848-5669	10	1個
2	170	179	35.5	12	50	12.30	848-5670	10	1個
3	170	179	40	15	50	12.30	848-5671	10	1個
1	180	189	31.5	12	32	12.30	848-5675	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,900円 ( 2,090円 )	在庫品1日目当日出荷可能
2,858円 ( 3,144円 )	4日目
2,900円 ( 3,190円 )	5日目
1,594円 ( 1,753円 )	在庫品1日目当日出荷可能
2,753円 ( 3,028円 )	5日目
1,772円 ( 1,949円 )	在庫品1日目当日出荷可能
2,858円 ( 3,144円 )	5日目
1,915円 ( 2,107円 )	5日目
2,522円 ( 2,774円 )	5日目
3,033円 ( 3,336円 )	4日目
3,012円 ( 3,313円 )	4日目
2,094円 ( 2,303円 )	5日目
2,638円 ( 2,902円 )	5日目
3,187円 ( 3,506円 )	4日目
1,849円 ( 2,034円 )	在庫品1日目当日出荷可能
2,888円 ( 3,177円 )	在庫品1日目当日出荷可能
3,187円 ( 3,506円 )	5日目
2,403円 ( 2,643円 )	5日目
2,935円 ( 3,229円 )	5日目
3,840円 ( 4,224円 )	4日目
1,994円 ( 2,193円 )	在庫品1日目当日出荷可能
2,830円 ( 3,113円 )	在庫品1日目当日出荷可能
3,795円 ( 4,175円 )	5日目
2,578円 ( 2,836円 )	5日目
3,152円 ( 3,467円 )	5日目
4,318円 ( 4,750円 )	5日目
3,210円 ( 3,531円 )	在庫品1日目当日出荷可能
4,282円 ( 4,710円 )	5日目
2,774円 ( 3,051円 )	4日目
3,855円 ( 4,241円 )	5日目
5,032円 ( 5,535円 )	4日目
2,543円 ( 2,797円 )	在庫品1日目当日出荷可能
3,130円 ( 3,443円 )	在庫品1日目当日出荷可能
4,844円 ( 5,328円 )	5日目
2,956円 ( 3,252円 )	5日目
4,077円 ( 4,485円 )	5日目
5,269円 ( 5,796円 )	5日目
2,489円 ( 2,738円 )	在庫品1日目当日出荷可能
5,007円 ( 5,508円 )	5日目
2,647円 ( 2,912円 )	在庫品1日目当日出荷可能
4,375円 ( 4,813円 )	在庫品1日目当日出荷可能
5,499円 ( 6,049円 )	5日目
4,152円 ( 4,567円 )	在庫品1日目当日出荷可能
5,803円 ( 6,383円 )	5日目
3,130円 ( 3,443円 )	在庫品1日目当日出荷可能
5,145円 ( 5,660円 )	在庫品1日目当日出荷可能
6,607円 ( 7,268円 )	5日目
3,430円 ( 3,773円 )	在庫品1日目当日出荷可能
5,140円 ( 5,654円 )	在庫品1日目当日出荷可能
7,076円 ( 7,784円 )	5日目
4,830円 ( 5,313円 )	5日目
6,108円 ( 6,719円 )	5日目
7,202円 ( 7,922円 )	5日目
5,499円 ( 6,049円 )	5日目
6,266円 ( 6,893円 )	5日目
7,517円 ( 8,269円 )	5日目
5,824円 ( 6,406円 )	5日目
7,118円 ( 7,830円 )	5日目
8,428円 ( 9,271円 )	5日目
6,097円 ( 6,707円 )	5日目

基本情報

基本情報

呼び径Φ67～710、1～3本掛けまで豊富な品揃え、バランスの測定とつり合い良さを有し、高速回転機器にそのまま使用可能。

【特長】
・軸及び、軸受損傷等のトラブルを防止すべく、形状等に工夫をこらしております
・シャフト等が節約でき、省力化に役立ちます
・重荷重、衝撃等がある機械にも使用出来ます
・加工精度が高いので、伝達効率がよく、また正常な回転比が得られます
・SNS JIS Vプーリは、全製品をバランシングマシンにかけて、バランスの測定とつり合せ加工をしておりますので、高精度のつり合い良さを有し、高速回転機器にもそのまま使用していただけます

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本商品は下穴品（加工無し）のみです。ミスミでの軸穴径変更等追加工のお取り扱いはございません。
