イノテック（カネミツ）

NS 標準 Vプーリ C

カタログ |

通常単価(税別): 5,284円～140,363円

税込単価: 5,812円～154,399円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イノテック（カネミツ）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イノテック（カネミツ）

通常出荷日：在庫品1日目

【特長】・広汎な用途、豊富な機種構成、安心の高品質でユーザーニーズを高いレベル...

種類
Vベルトプーリ
プーリベルト種類
標準Vベルト
プーリ溝形状
C
材質
FC200
Vベルトの厚さ (mm)
14

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本商品は下穴品（加工無し）のみです。ミスミでの軸穴径変更等追加工のお取り扱いはございません。

未確定：候補が41型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

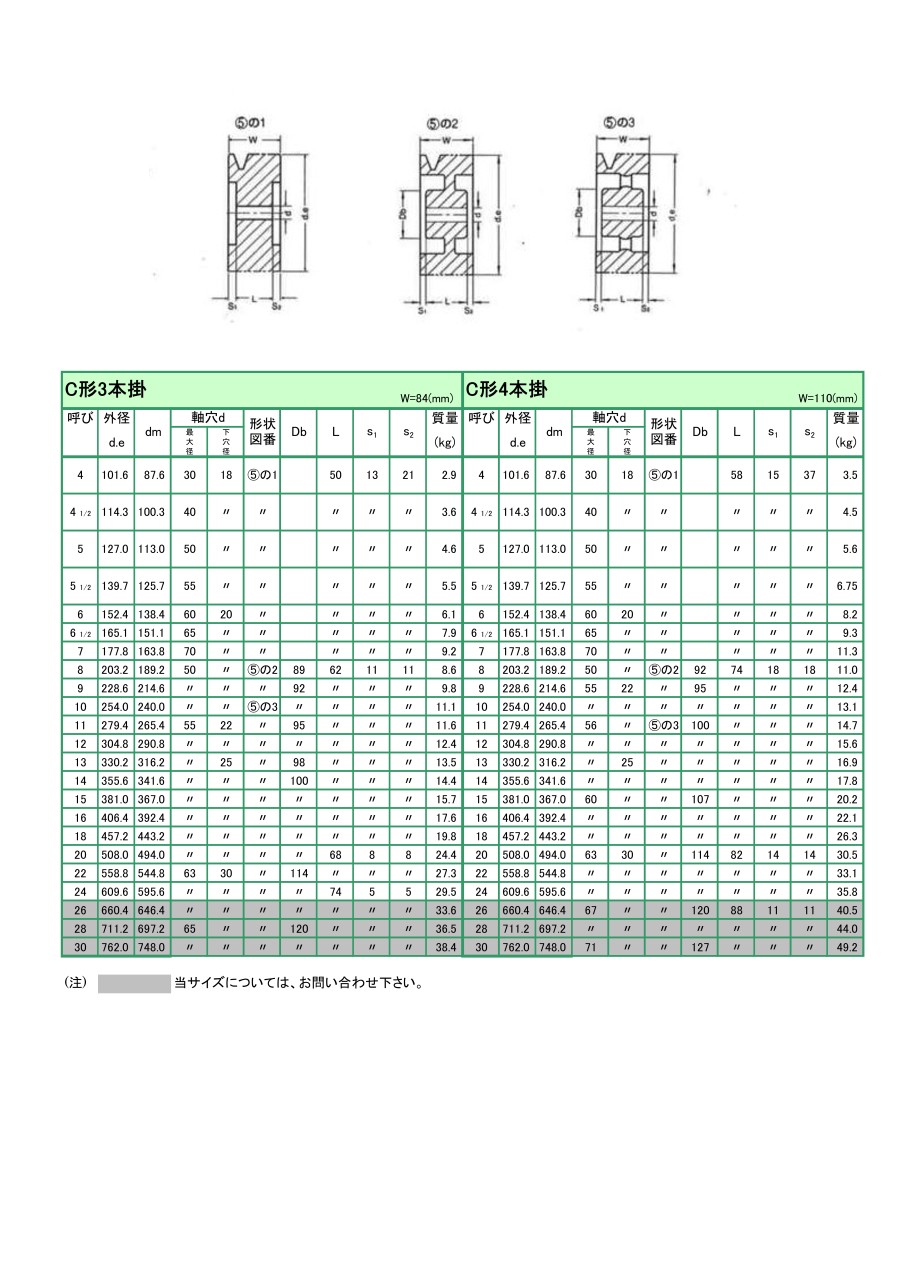

外形図

ミゾ部形状

本商品は下穴品（加工無し）のみです。ミスミでの軸穴径変更等追加工のお取り扱いはございません。

製品仕様

■最高回転数

■推奨する最小プーリ径

NS標準Vプーリは周速が25m/S以下で使用されることを推奨致します。

8"以上（d.e）

回転数（RPM）	最大直径（d.e）
3,600	5 1/2"
3,000	6 1/2"
1,800	11"
1,500	13"
1,200	16"
1,000	18"
900	20"

備考：高速で使用の場合は必要によりバランス修正を行って下さい。

規格表

ミゾ部

単位：mm

dm	α°	W	e	F	（参考） Vベルトの厚さ
250以下	34°	21.18	26	16	14
250をこえ315以下	36°	21.45
315をこえるもの	38°	21.72

型番リスト

表示件数

型番

プーリ溝本数

呼び

外径

(mm)

軸穴d最大径

(mm)

軸穴d下穴径

(mm)

総幅

(mm)

溝幅

(mm)

最高回転数

(rpm)

トラスココード

RoHS?

最小発注数量

2	4	101.6	87.6	30	15	58	21.18	3600	848-6072	10	1個
3	4	101.6	87.6	30	18	84	21.18	3600	848-6073	10	1個
5	4	101.6	87.6	30	18	136	21.18	3600	848-6075	10	1個
6	4	101.6	87.6	30	18	162	21.18	3600	848-6076	10	1個
2	4 1/2	114.3	100.3	40	15	58	21.18	3600	848-6060	10	1個
4	4 1/2	114.3	100.3	40	18	110	21.18	3600	848-6062	10	1個
5	4 1/2	114.3	100.3	40	18	136	21.18	3600	848-6063	10	1個
2	5	127	113.0	50	15	58	21.18	3600	848-6097	10	1個
6	5	127	113.0	50	20	162	21.18	3600	848-6101	10	1個
2	5 1/2	139.7	125.7	55	15	58	21.18	3600	848-6085	10	1個
2	6 1/2	165.1	151.1	65	18	58	21.18	3000	848-6107	10	1個
3	6 1/2	165.1	151.1	65	20	84	21.18	3000	848-6108	10	1個
4	6 1/2	165.1	151.1	65	20	110	21.18	3000	848-6109	10	1個
5	6 1/2	165.1	151.1	65	20	136	21.18	3000	848-6110	10	1個
2	7	177.8	163.8	42	18	58	21.18	1800	848-6127	10	1個
3	7	177.8	163.8	70	20	84	21.18	1800	848-6128	10	1個
2	8	203.2	189.2	42	18	58	21.18	1800	848-6137	10	1個
3	8	203.2	189.2	50	20	84	21.18	1800	848-6138	10	1個
4	8	203.2	189.2	50	20	110	21.18	1800	848-6139	10	1個
6	8	203.2	189.2	57	22	162	21.18	1800	848-6141	10	1個
2	9	228.6	214.6	42	18	58	21.18	1800	848-6151	10	1個
3	9	228.6	214.6	50	20	84	21.18	1800	848-6152	10	1個
4	9	228.6	214.6	55	22	110	21.18	1800	848-6153	10	1個
6	9	228.6	214.6	57	22	162	21.18	1800	848-6155	10	1個
6	10	254.0	240.0	57	22	162	21.18	1800	848-5922	10	1個
3	11	279.4	265.4	55	22	84	21.45	1800	848-5931	10	1個
4	11	279.4	265.4	56	22	110	21.45	1800	848-5932	10	1個
6	12	304.8	290.8	60	25	162	21.45	1500	848-5946	10	1個
6	13	330.2	316.2	65	25	162	21.72	1500	848-5958	10	1個
4	14	355.6	341.6	56	25	110	21.72	1200	848-5968	10	1個
6	14	355.6	341.6	65	25	162	21.72	1200	848-5970	10	1個
4	15	381.0	367.0	60	25	110	21.72	1200	848-5980	10	1個
6	15	381.0	367.0	67	25	162	21.72	1200	848-5982	10	1個
5	16	406.4	392.4	65	30	136	21.72	1200	848-5993	10	1個
6	16	406.4	392.4	67	30	162	21.72	1200	848-5994	10	1個
4	18	457.2	443.2	60	25	110	21.72	1000	848-6002	10	1個
5	18	457.2	443.2	65	30	136	21.72	1000	848-6003	10	1個
6	20	508.0	494.0	67	30	162	21.72	900	848-6015	10	1個
4	22	558.8	544.8	63	30	110	21.72	-	848-6023	10	1個
6	22	558.8	544.8	67	30	162	21.72	-	848-6025	10	1個
6	24	609.6	595.6	71	30	162	21.72	-	848-6035	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,284円 ( 5,812円 )	5日目
6,712円 ( 7,383円 )	5日目
10,003円 ( 11,003円 )	5日目
11,458円 ( 12,604円 )	5日目
6,712円 ( 7,383円 )	5日目
9,009円 ( 9,910円 )	5日目
9,716円 ( 10,688円 )	5日目
7,398円 ( 8,138円 )	5日目
18,273円 ( 20,100円 )	5日目
8,519円 ( 9,371円 )	5日目
10,951円 ( 12,046円 )	5日目
13,832円 ( 15,215円 )	4日目
17,352円 ( 19,087円 )	5日目
23,463円 ( 25,809円 )	5日目
11,624円 ( 12,786円 )	4日目
15,998円 ( 17,598円 )	4日目
12,156円 ( 13,372円 )	4日目
16,167円 ( 17,784円 )	4日目
19,348円 ( 21,283円 )	4日目
35,779円 ( 39,357円 )	5日目
12,242円 ( 13,466円 )	4日目
18,273円 ( 20,100円 )	5日目
22,082円 ( 24,290円 )	4日目
39,484円 ( 43,432円 )	5日目
41,740円 ( 45,914円 )	5日目
20,962円 ( 23,058円 )	4日目
26,113円 ( 28,724円 )	4日目
52,060円 ( 57,266円 )	5日目
56,068円 ( 61,675円 )	5日目
33,536円 ( 36,890円 )	73日目
58,981円 ( 64,879円 )	5日目
38,352円 ( 42,187円 )	4日目
69,603円 ( 76,563円 )	5日目
66,078円 ( 72,686円 )	5日目
73,499円 ( 80,849円 )	5日目
63,823円 ( 70,205円 )	5日目
75,257円 ( 82,783円 )	5日目
85,170円 ( 93,687円 )	5日目
86,431円 ( 95,074円 )	5日目
137,950円 ( 151,745円 )	5日目
140,363円 ( 154,399円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・広汎な用途、豊富な機種構成、安心の高品質でユーザーニーズを高いレベルで満たします
・NSプーリは、材質が均一で肉厚が強固な為、一番安全で、扱いやすい製品です
・寸法精度は、JIS規格を参考とし、品質管理も万全です

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
本商品は下穴品（加工無し）のみです。ミスミでの軸穴径変更等追加工のお取り扱いはございません。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
