イノテック（カネミツ）

SNS フランジ形固定軸継手［RCL］

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 8,991円～769,790円特別価格

税込単価: 9,890円～846,769円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イノテック（カネミツ）

通常出荷日：5 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イノテック（カネミツ）

通常出荷日：在庫品1日目

【特長】・たわみ軸継手として必要なすべての条件を備えています・軸動力を円滑に伝...

特徴
軸穴未加工品
本体材質
FC200
種類
本体
許容偏心範囲 (mm)
0.02～0.2
用途
標準
使用温度範囲 (℃)
-20::80

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

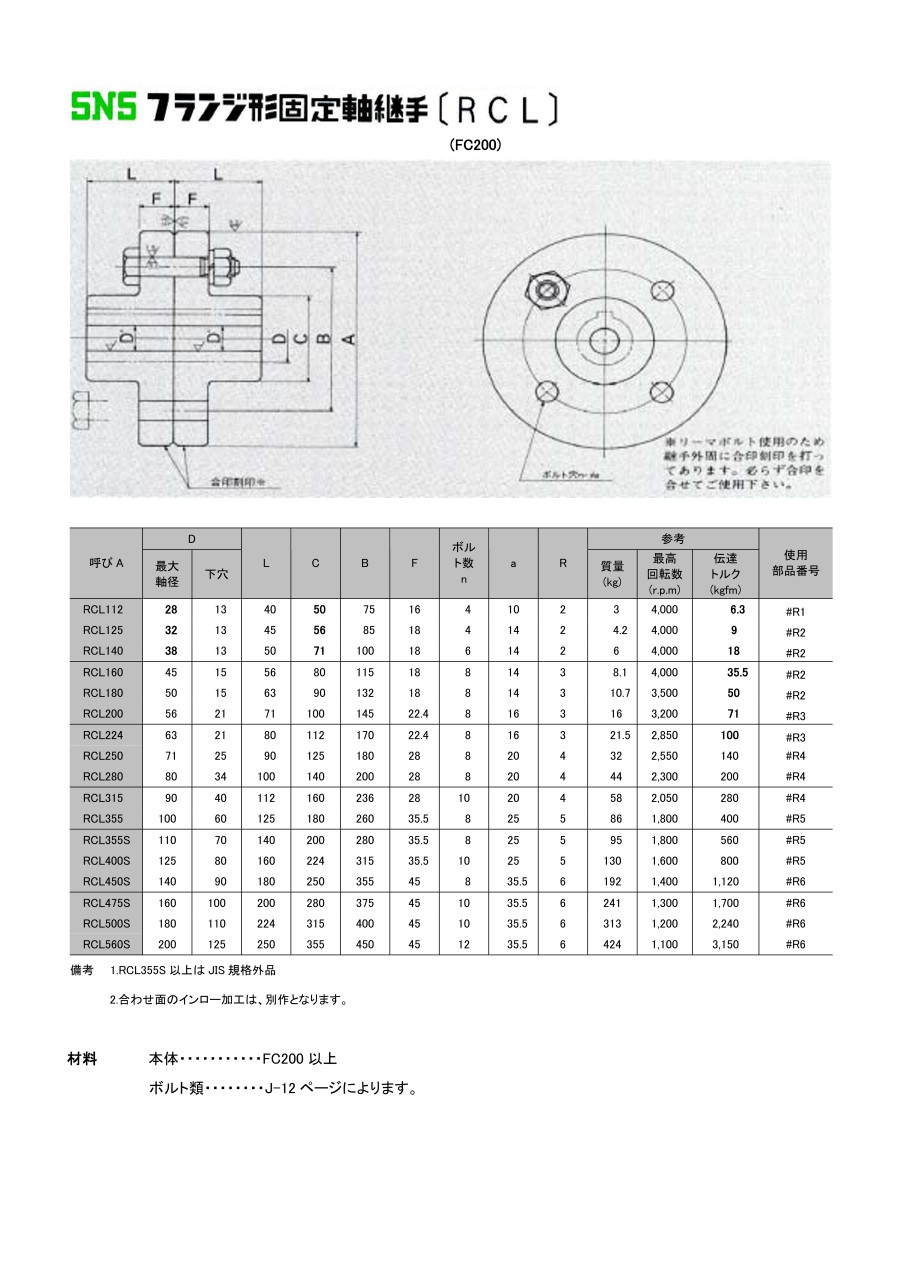

外形図

※リーマボルト使用のため継手外周に合印刻印を打ってあります。必ず合印を合わせてご使用下さい。

規格表

※RCL355S以上はJIS規格外品

型番リスト

表示件数

型番

伝達トルク範囲

(N・m)

最高回転数範囲

(r/min)

外径 A

(φ)

全長 L

(mm)

伝達トルク

(N・m)

最高回転数

(r/min)

許容偏心

(mm)

ボルト個数ｎ

ボルトサイズ

RoHS?

最小発注数量

50～100未満	2001～4000	112	80	61.7	4000	0.05	4	M10	10	1個
50～100未満	2001～4000	125	90	88.2	4000	0.05	4	M12	10	1個
100～500未満	2001～4000	140	100	176.4	4000	0.05	6	M12	10	1個
100～500未満	2001～4000	160	112	347.9	4000	0.05	8	M12	10	1個
100～500未満	2001～4000	180	126	490	3500	0.05	8	M12	10	1個
500～1000未満	2001～4000	200	142	695.8	3200	0.05	8	M16	10	1個
500～1000未満	2001～4000	224	160	980	2850	0.05	8	M16	10	1個
1000～5000未満	2001～4000	250	180	1372	2550	0.05	8	M20	10	1個
1000～5000未満	2001～4000	280	200	1960	2300	0.05	8	M20	10	1個
1000～5000未満	2001～4000	315	224	2744	2050	0.05	10	M20	10	1個
5000～10000未満	1001～2000	355	280	5488	1800	0.1	8	M24	10	1個
5000～10000未満	1001～2000	400	320	7840	1600	0.1	10	M24	10	1個
10000～20000未満	1001～2000	450	360	10976	1400	0.1	8	M30	10	1個
10000～20000未満	1001～2000	475	400	16660	1300	0.1	10	M30	10	1個
20000～50000未満	1001～2000	500	448	21952	1200	0.1	10	M30	10	1個
20000～50000未満	1001～2000	560	500	30870	1100	0.1	12	M30	10	1個

通常単価(税別) (税込単価)	通常出荷日

8,991円 ( 9,890円 )	5日目
10,626円 ( 11,689円 )	5日目
13,770円 ( 15,147円 )	4日目
18,729円 ( 20,602円 )	4日目
23,067円21,221円 ( 23,343円 )	4日目
34,728円31,949円 ( 35,144円 )	5日目
41,996円38,636円 ( 42,500円 )	5日目
58,214円53,556円 ( 58,912円 )	5日目
87,369円80,379円 ( 88,417円 )	4日目
110,916円102,042円 ( 112,246円 )	5日目
215,443円 ( 236,987円 )	80日目
244,278円219,850円 ( 241,835円 )	5日目
332,751円 ( 366,026円 )	19日目
463,600円 ( 509,960円 )	80日目
552,918円 ( 608,210円 )	80日目
769,790円 ( 846,769円 )	80日目

詳細情報

基本情報

基本情報

【特長】
・たわみ軸継手として必要なすべての条件を備えています
・軸動力を円滑に伝える
・機械の振動、軸の振れを相手側に伝えない
・軸継手から軸を押す力（スラスト）が出ない
・直結したまま、回転軸を外部から手廻しできる
・継手のエレメント（継手ポルト）をはずして機械の軸をそれぞれ回転させ回転方向の点検、原動機の単独運転ができる
・機械の直結状態（両軸の関係位置）が簡単に測定できる
・構造は簡単であり、完全なフレキシブルであります
・構造は、継手本体および継手ボルト、ゴムブシュからなり、取付け取外しともにきわめて簡単であります
・ゴムブシュは高分子物質を用い弾性、防振性を有した完全なフレキシブルであります
・互換性がありいつでもどこでも求められます

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
