イノテック（カネミツ）

SNS フランジ形たわみ軸継手［SCL］

カタログ |

通常単価(税別): 22,532円～979,802円

税込単価: 24,785円～1,077,782円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イノテック（カネミツ）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イノテック（カネミツ）

通常出荷日：4 日目～

【特長】・たわみ軸継手として必要なすべての条件を備えています・軸動力を円滑に伝...

特徴
軸穴未加工品
本体材質
S35C
種類
本体
用途
標準
使用温度範囲 (℃)
-20::80

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

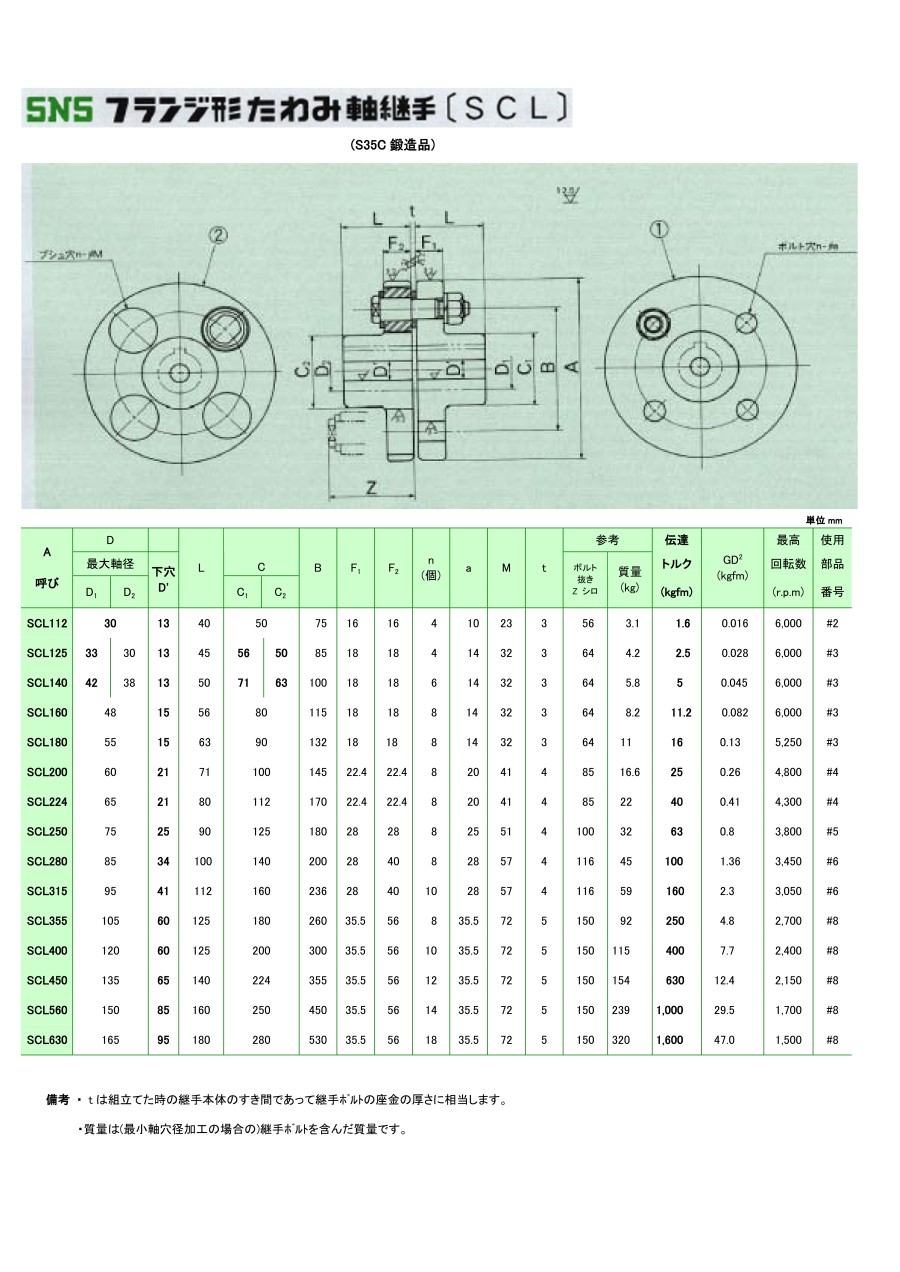

外形図

製品仕様

構造

製品構成

No	部品名	材質
（1）（2）	継手本体	S35C鍛造品
（3）	ボルト	SS400
（4）（5）	座金	SS400
（6）	ゴムブシュ	JIS K6386のB（12）j1a1 ［Hs=70］耐油性加硫ゴム
（7）	ばね座金	SWRH62
（8）	ナット	SS400

規格表

備考

tは組立てた時の継手本体のすき間であって継手ボルトの座金の厚さに相当します。
質量は（最小軸穴径加工の場合の）継手ボルトを含んだ質量です。

型番リスト

表示件数

型番

伝達トルク範囲

(N・m)

最高回転数範囲

(r/min)

外径 A

(φ)

全長 L

(mm)

伝達トルク

(N・m)

最高回転数

(r/min)

許容偏心範囲

(mm)

許容偏心

(mm)

ボルト個数ｎ

ボルトサイズ

最小発注数量

10～20未満	4001～10000	112	83	15.7	6000	-	-	4	M10	1個
20～50未満	4001～10000	125	93	24.5	6000	-	-	4	M12	1個
20～50未満	4001～10000	140	103	49	6000	-	-	6	M12	1個
100～500未満	4001～10000	160	115	109.8	6000	-	-	8	M12	1個
100～500未満	4001～10000	180	129	156.8	5250	-	-	8	M12	1個
100～500未満	4001～10000	200	146	245	4800	-	-	8	M20	1個
500～1000未満	2001～4000	280	204	980	3450	0.02～0.2	0.05	8	M24	1個
1000～5000未満	2001～4000	315	228	1568	3050	0.02～0.2	0.05	10	M24	1個
1000～5000未満	2001～4000	400	255	3920	2400	0.02～0.2	0.05	10	M30	1個
5000～10000未満	2001～4000	450	285	6174	2150	0.02～0.2	0.05	12	M30	1個
5000～10000未満	1001～2000	560	325	9800	1700	0.02～0.2	0.1	14	M30	1個
10000～20000未満	1001～2000	630	365	15680	1500	0.02～0.2	0.1	18	M30	1個

通常単価(税別) (税込単価)	通常出荷日

23,049円 ( 25,354円 )	5日目
23,327円 ( 25,660円 )	5日目
22,532円 ( 24,785円 )	5日目
26,898円 ( 29,588円 )	5日目
30,759円 ( 33,835円 )	5日目
41,624円 ( 45,786円 )	5日目
168,127円 ( 184,940円 )	5日目
230,865円 ( 253,952円 )	4日目
364,949円 ( 401,444円 )	4日目
482,772円 ( 531,049円 )	4日目
798,825円 ( 878,708円 )	80日目
979,802円 ( 1,077,782円 )	19日目

詳細情報

基本情報

基本情報

【特長】
・たわみ軸継手として必要なすべての条件を備えています
・軸動力を円滑に伝える
・機械の振動、軸の振れを相手側に伝えない
・軸継手から軸を押す力（スラスト）が出ない
・直結したまま、回転軸を外部から手廻しできる
・継手のエレメント（継手ポルト）をはずして機械の軸をそれぞれ回転させ回転方向の点検、原動機の単独運転ができる
・機械の直結状態（両軸の関係位置）が簡単に測定できる
・構造は簡単であり、完全なフレキシブルであります
・構造は、継手本体および継手ボルト、ゴムブシュからなり、取付け取外しともにきわめて簡単であります
・ゴムブシュは高分子物質を用い弾性、防振性を有した完全なフレキシブルであります
・互換性がありいつでもどこでも求められます
