イノテック（カネミツ）

SNS フランジ形たわみ軸継手［CL］（ポンプ取付側）

カタログ |

通常単価(税別): 3,766円～292,316円

税込単価: 4,143円～321,548円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イノテック（カネミツ）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イノテック（カネミツ）

通常出荷日：在庫品1日目

【特長】・たわみ軸継手として必要なすべての条件を備えています・軸動力を円滑に伝...

特徴
軸穴未加工品
本体材質
FC200
種類
本体
用途
標準
使用温度範囲 (℃)
-20::80

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

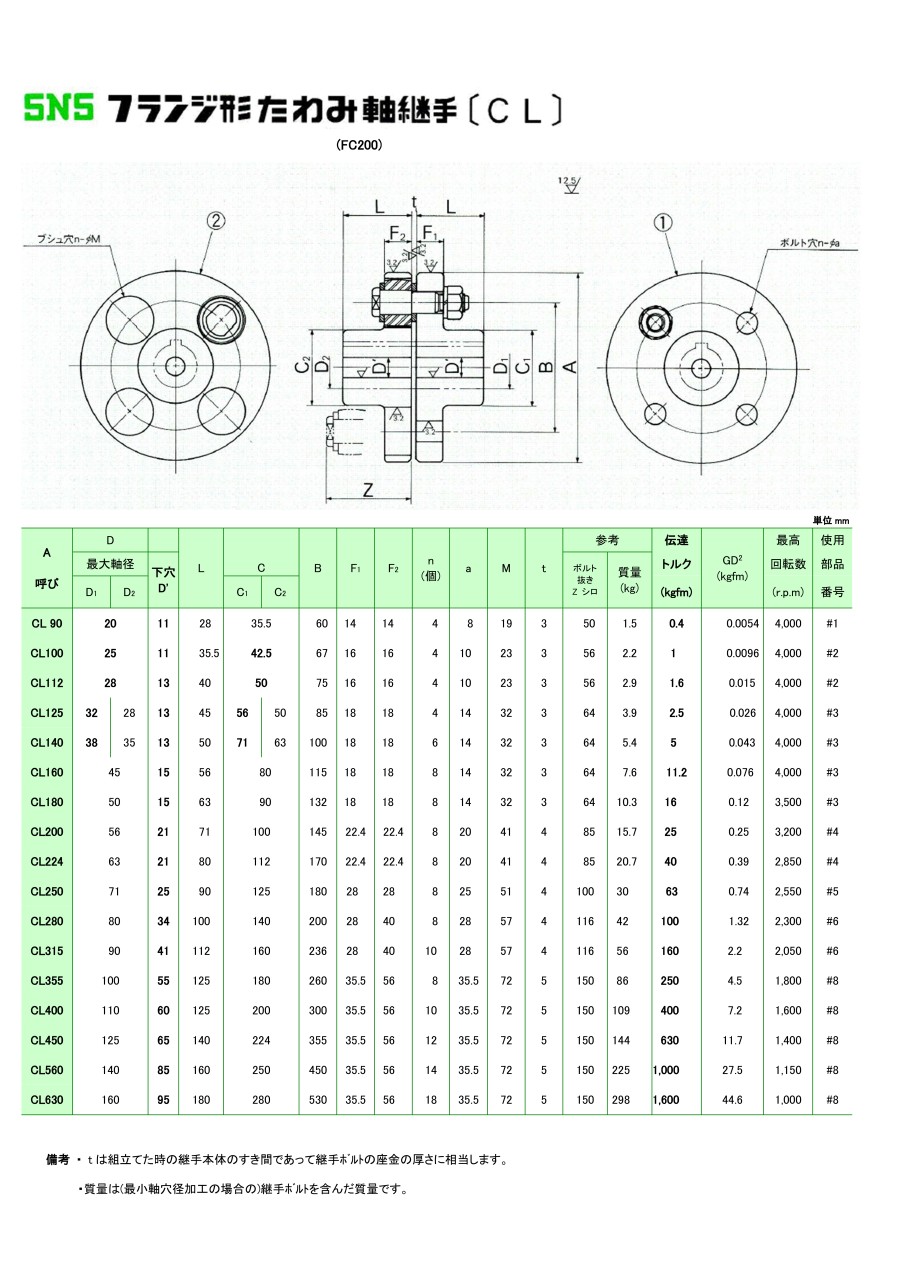

外形図

製品仕様

FC200

規格表

【備考】

tは組立てた時の継手本体のすき間であって継手ボルトの座金の厚さに相当します。
質量は（最小軸穴径加工の場合の）継手ボルトを含んだ質量です。

型番リスト

表示件数

型番

注文停止中

伝達トルク範囲

(N・m)

最高回転数範囲

(r/min)

外径 A

(φ)

全長 L

(mm)

伝達トルク

(N・m)

最高回転数

(r/min)

トラスココード

最小発注数量

3～5未満	2001～4000	90	28	3.9	4000	-	1個
20～50未満	2001～4000	125	45	24.5	4000	385-3896	1個
20～50未満	2001～4000	140	50	49	4000	385-3926	1個
100～500未満	2001～4000	224	80	392.2	2850	-	1個
500～1000未満	2001～4000	250	90	617.6	2550	-	1個
500～1000未満	2001～4000	280	100	980.4	2300	-	1個
1000～5000未満	1001～2000	355	125	2451	1800	-	1個
1000～5000未満	1001～2000	400	125	3921.6	1600	-	1個
5000～10000未満	1001～2000	450	140	6176.5	1400	-	1個
5000～10000未満	1001～2000	560	160	9803.9	1150	-	1個
10000～20000未満	301～1000	630	180	15686.3	1000	-	1個

通常単価(税別) (税込単価)	通常出荷日

3,766円 ( 4,143円 )	4日目
5,848円 ( 6,433円 )	在庫品1日目当日出荷可能
5,497円 ( 6,047円 )	在庫品1日目当日出荷可能
17,042円 ( 18,746円 )	4日目
27,060円 ( 29,766円 )	19日目
42,950円 ( 47,245円 )	19日目
77,025円 ( 84,728円 )	19日目
93,809円 ( 103,190円 )	4日目
125,046円 ( 137,551円 )	4日目
223,752円 ( 246,127円 )	19日目
292,316円 ( 321,548円 )	4日目

詳細情報

基本情報

基本情報

【特長】
・たわみ軸継手として必要なすべての条件を備えています
・軸動力を円滑に伝える
・機械の振動、軸の振れを相手側に伝えない
・軸継手から軸を押す力（スラスト）が出ない
・直結したまま、回転軸を外部から手廻しできる
・継手のエレメント（継手ポルト）をはずして機械の軸をそれぞれ回転させ回転方向の点検、原動機の単独運転ができる
・機械の直結状態（両軸の関係位置）が簡単に測定できる
・構造は簡単であり、完全なフレキシブルであります
・構造は、継手本体および継手ボルト、ゴムブシュからなり、取付け取外しともにきわめて簡単であります
・ゴムブシュは高分子物質を用い弾性、防振性を有した完全なフレキシブルであります
・互換性がありいつでもどこでも求められます

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
玉軸受ユニット鋳物製ピロータイプ（テーパ穴タイプ）
テーパ穴で軸を受ける事ができ、衝撃荷重がある環境に最適！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
